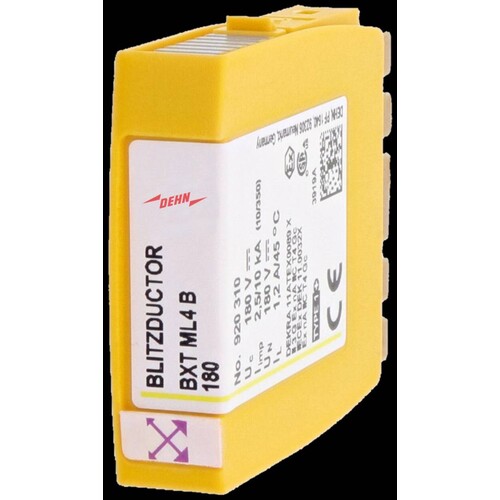

920310 DEHN Blitzductor BXT ML4B 180

20072360
1187267
1 Stk
4013364109124
DE
85363010
920310
beantwortete(n) Fragen weitere Varianten

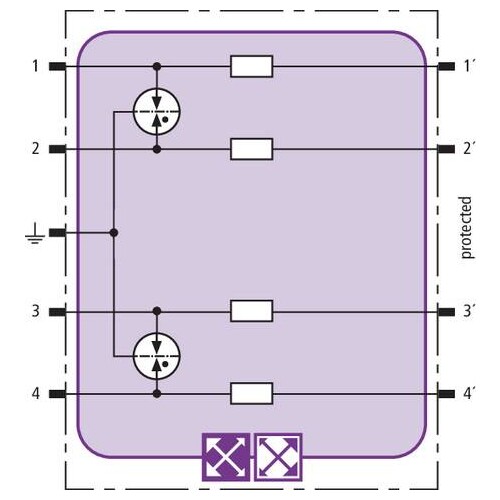

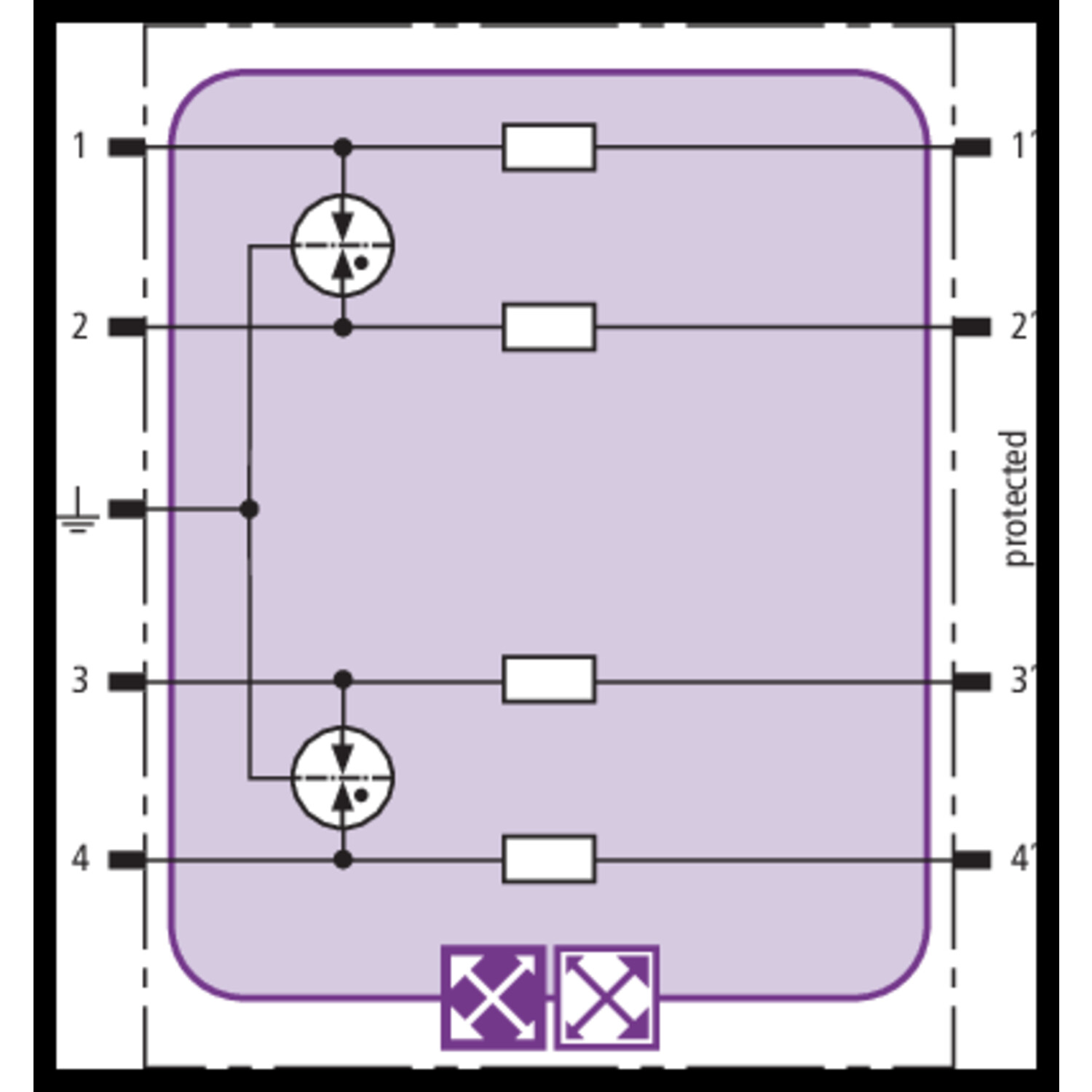

Platzsparendes vierpoliges Blitzstromableiter-Modul mit LifeCheck für nahezu alle Anwendungen. Einsetzbar in Verbindung mit nachgeordnetem Überspannungsableiter -Type2P1 oder Kombiableiter niedrigerer oder gleicher Spannungsebene. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Der DEHN Blitzductor BXT ML4B 180 ist ein platzsparendes, vierpoliges Blitzstrom-Ableiter-Modul, das sich ideal für nahezu alle Anwendungen eignet. Mit einer Nennspannung von 180 V und einer höchsten Dauerspannung von 180 V DC bietet es zuverlässigen Schutz gegen Überspannungen. Der Blitzstoßstrom beträgt gesamt 10 kA, während der Nennableitstoßstrom 20 kA erreicht. Dank der LifeCheck-Ableiter-Überwachung erkennt das Modul thermische oder elektrische Überlastzustände, wodurch ein rechtzeitiger Austausch ermöglicht wird. Die Schutzart IP 20 und der Betriebstemperaturbereich von -40 °C bis +80 °C gewährleisten eine hohe Flexibilität im Einsatz. Das Gehäuse aus Polyamid PA 6.6 in gelber Farbe sorgt für Langlebigkeit und Sichtbarkeit im Installationsbereich. Der Blitzschutz ist gemäß den Normen IEC 61643-21 und EN 61643-21 zertifiziert.

Produktinfos

Ableiterklasse: H
Nennspannung (UN): 180 V
Höchste Dauerspannung DC (UC): 180 V
Höchste Dauerspannung AC (UC): 127 V
Nennstrom bei 45 °C (IL): 1,2 A
Blitzstoßstrom gesamt (Iimp): 10 kA
Blitzstoßstrom pro Ader (Iimp): 2,5 kA
Nennableitstoßstrom gesamt (In): 20 kA
Nennableitstoßstrom pro Ader (In): 10 kA
Schutzpegel Ad-Ad bei Iimp D1 (Up): ≤ 600 V
Schutzpegel Ad-PG bei Iimp D1 (Up): ≤ 550 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (Up): ≤ 650 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (Up): ≤ 550 V
Serienimpedanz pro Ader: 0,4 Ohm
Kapazität Ad-Ad (C): ≤ 16 pF
Kapazität Ad-PG (C): ≤ 16 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (gesteckt): IP 20
Gehäusewerkstoff: Polyamid PA 6.6
Farbe: gelb
Gewicht: 25 g

BLITZDUCOR XT – Ableiter-Module

  • Nennspannung: 180 V
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Farbe: gelb
  • Gewicht: 25 g
  • Schutzart: IP 20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

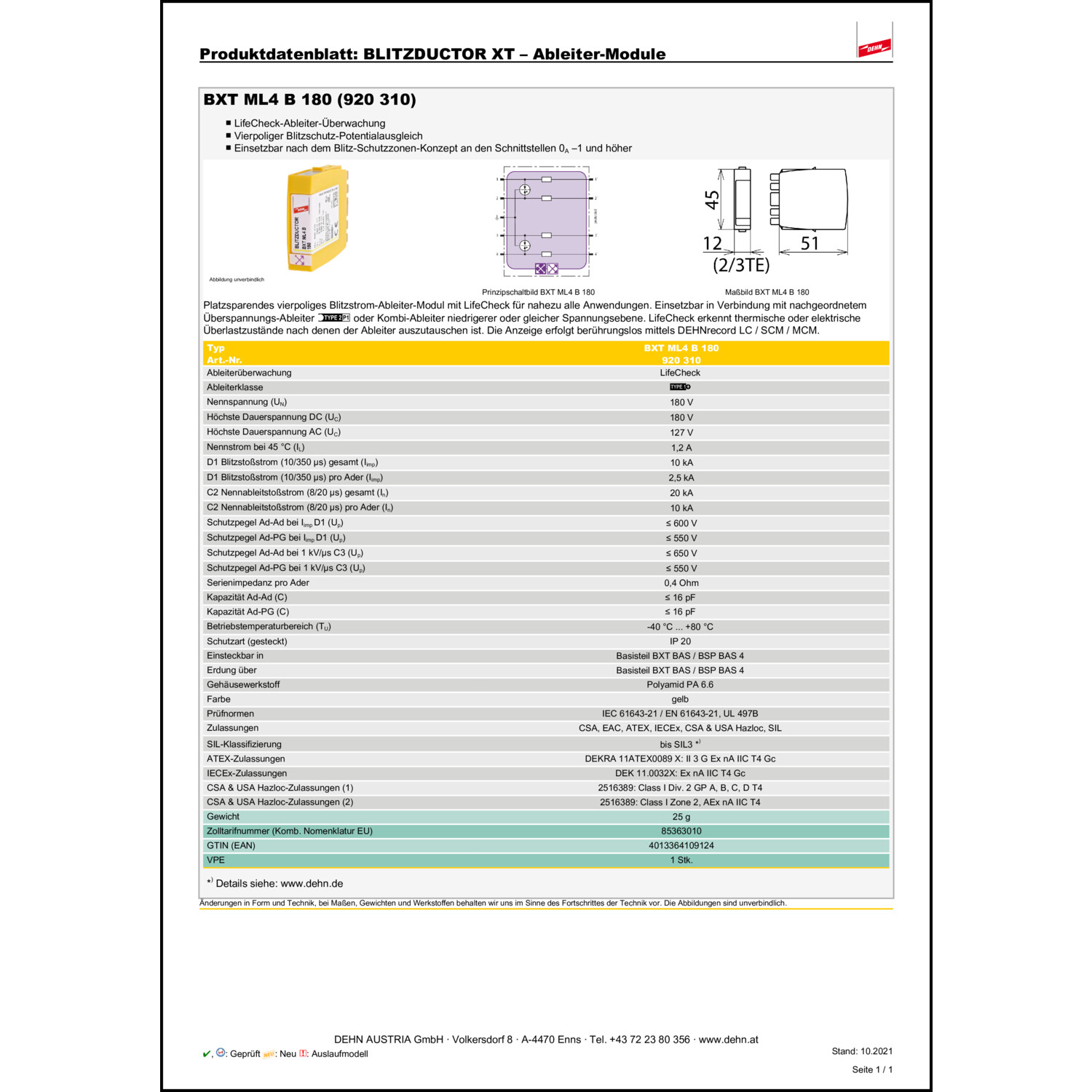

Katalogseiten

Produktinfos

Nennspannung DC: 180 V
Montageart: auf Basiselement
Blitzstoßstrom (10/350): 10 kA
Signalisierung am Gerät: auslesbar
Schutzpegel Ader/Erde: 550 V
Schutzpegel Ader/Ader: 600 V
Weitere Details
Höchste Dauerspannung AC: 127 V
Höchste Dauerspannung DC: 180 V
Nennableitstoßstrom (8/20): 20 kA
Nennlaststrom: 1.2 A
Ableiterüberwachung: Ja
Explosionsgeprüfte Ausführung: Ja
