909704 Dehn DGA TV Blitzstrom- und Überspannungsableiter mit F-Anschluss

20278664
1187472
1 Stk
4013364105690
DE
85363010
909704
beantwortete(n) Fragen weitere Varianten
Fernspeisetauglicher Blitzstromableiter mit F-Anschluss für 75 Ohm SAT- und BK-Anlagen. Der Ableiter entspricht den erhöhten Schirmungsanforderungen der Klasse A nach EN 50 083-2. Geeignet für die platzsparende Installation in allen gängigen TV- und SAT-Anwendungen.
Anmerkungen zur LIMMERT-KI

Der Dehn DGA TV Blitzstrom- und Überspannungsableiter (Art.-Nr. 909 704) ist ein fernspeisetauglicher Ableiter mit F-Anschluss, der speziell für 75 Ohm SAT- und BK-Anlagen entwickelt wurde. Er erfüllt die hohen Schirmungsanforderungen der Klasse A nach EN 50 083-2 und bietet eine zuverlässige Lösung für die Installation in TV- und SAT-Anwendungen. Mit einer höchsten Dauerspannung von 60 V und einem Nennstrom von 2 A gewährleistet dieser Ableiter eine effektive Ableitung von Blitz- und Überspannungsströmen. Der Blitzstoßstrom von 2,5 kA und der Nennableitstoßstrom von 10 kA bieten zusätzlichen Schutz. Die Montage erfolgt einfach auf einem Erdungsklemmblock, und das Gehäuse besteht aus robustem Metall. Der DGA TV ist ideal für Anwendungen, die eine hohe Zuverlässigkeit und Sicherheit erfordern.

Produktinfos

Frequenzbereich: 0-2400 MHz
Höchste Dauerspannung DC (UC): 60 V
Nennstrom (IL): 2 A
Blitzstoßstrom (10/350 µs) (Iimp): 2,5 kA
Nennableitstoßstrom (8/20 µs) (In): 10 kA
Schutzpegel bei Iimp D1 (UP): ≤ 700 V
Schutzpegel bei In C2 (UP): ≤ 700 V
Schutzpegel bei 1 kV/µs C3 (UP): ≤ 600 V
Einfügungsdämpfung: 0,5 dB
Rückflussdämpfung: ≥ 18 dB (-1,5 dB/Oktave)
Schirmdämpfung 5-300 MHz: ≥ 85 dB
Schirmdämpfung 300-470 MHz: ≥ 80 dB
Schirmdämpfung 1 MHz: ≥ 55 dB
Wellenwiderstand (Z): 75 Ohm
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (bei angeschlossenen Leitungen): IP 30
Montageart: auf Erdungsklemmblock
Anschluss Eingang / Ausgang: F Buchse / F Stecker
Gehäusewerkstoff: Metall
Farbe: blank

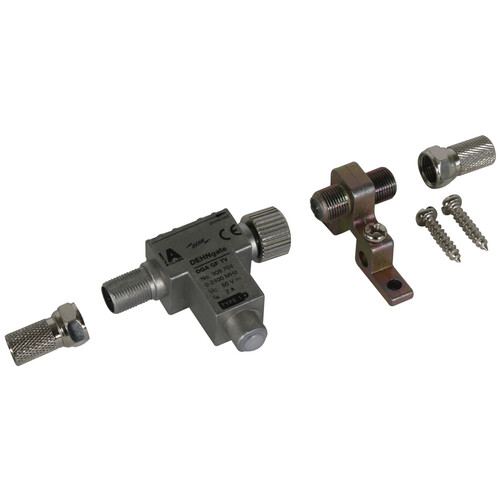

Zubehör: Erdungsklemmblock und 2x F-Stecker
Gewicht: 86 g

DGA GF TC (909 704)

  • Höchste Dauerspannung DC: 60 V
  • Gehäusewerkstoff: Metall
  • Farbe: blank
  • Zulassungen: EAC
  • 86 g
  • Anschluss Eingang / Ausgang: F Buchse / F Stecker
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

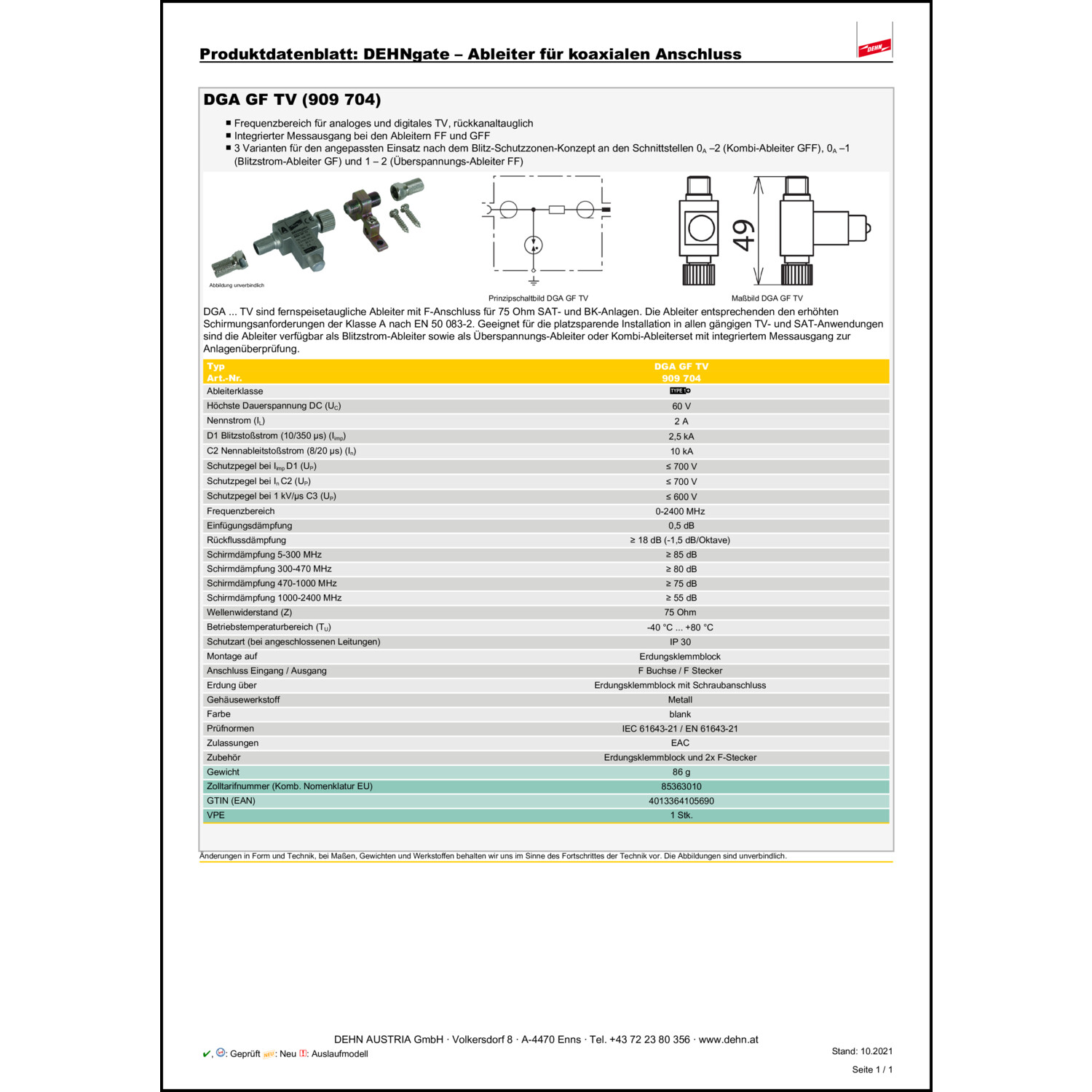

Katalogseiten

Produktinfos

Nennspannung DC: 60 V
Montageart: auf Erdungsklemmblock
Blitzstoßstrom (10/350): 2.5 kA
Anschluss 1: F-Connector
Schutzpegel: 700 V
Weitere Details
Höchste Dauerspannung DC: 60 V
Nennableitstoßstrom (8/20): 10 kA
Nennlaststrom: 2 A
Frequenz: 0|2400 MHz
