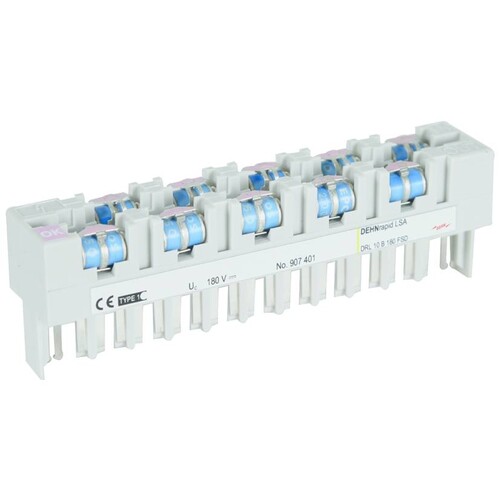

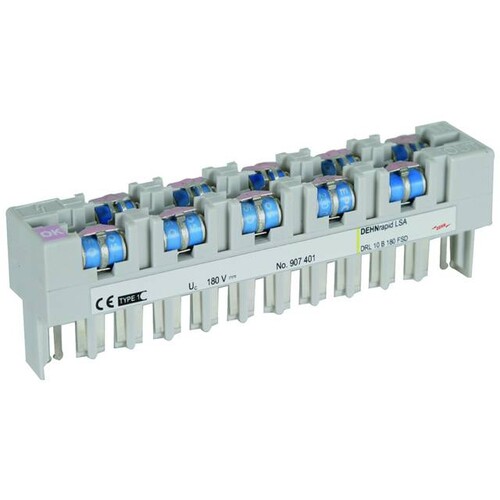

907401 DEHN Blitzstromableiter Rehnrapid Steckmagazin 10DA DRL10B180FSD

20212885
1187488
10 Stk
4013364107564
DE
85363010
907401
beantwortete(n) Fragen weitere Varianten
Blitzstromtragfähiges DRL-Steckmagazin 10 DA für nahezu alle Anwendungen und erweiterbar mit DRL-Schutzstecker zum Kombiableiter. Die integrierten Trennleistenkontakte erlauben bei gestecktem Schutz das Prüfen, Messen und Patchen. Die dreipoligen Gasentladungsableiter verfügen über eine fail-safe-Funktion mit optischer Anzeige bei Defekt.
Anmerkungen zur LIMMERT-KI

Der DEHN Blitzstromableiter Rehnrapid Steckmagazin DRL 10 B 180 FSD ist ein hochentwickelter Überspannungsschutz, der für nahezu alle Anwendungen geeignet ist. Mit einer Nennspannung von 180 V und einem maximalen Blitzstoßstrom von 5 kA bietet er zuverlässigen Schutz vor Überspannungen. Die integrierten Trennleistenkontakte ermöglichen das Prüfen und Messen bei gestecktem Schutz, während die dreipoligen Gasentladungsableiter eine fail-safe-Funktion mit optischer Fehleranzeige bieten. Der Blitzstromableiter ist für den Einsatz in Übereinstimmung mit dem Blitzschutzkonzept an den Grenzen von Zone 0A-1 und höher konzipiert. Mit einem Temperaturbereich von -40 °C bis +80 °C und einer Schutzart von IP 10 ist er robust und vielseitig einsetzbar. Vertrauen Sie auf die Qualität und Zuverlässigkeit von DEHN für Ihre Blitzschutzlösungen.

Produktinfos

Nennspannung (UN): 180 V
Max. kontinuierliche Betriebsspannung (d.c.) (UC): 180 V
Max. kontinuierliche Betriebsspannung (a.c.) (UC): 127 V
Nennstrom (IL): 0,4 A
Gesamt-Blitzstoßstrom (10/350 µs) (Iimp): 5 kA
Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): 2,5 kA
Gesamt-nominaler Entladestrom (8/20 µs) (In): 10 kA
Nominalentladestrom (8/20 µs) pro Leitung (In): 5 kA
Spannungsschutzpegel Ader-Ader für Iimp D1 (Up): ≤ 500 V
Spannungsschutzpegel Ader-Erde für Iimp D1 (Up): ≤ 500 V
Spannungsschutzpegel Ader-Ader bei 1 kV/µs C3 (Up): ≤ 500 V
Spannungsschutzpegel Ader-Erde bei 1 kV/µs C3 (Up): ≤ 450 V
Serienwiderstand pro Leitung: ≤ 0,005 Ohm
Kapazität Ader-Ader (C): ≤ 5 pF
Kapazität Ader-Erde (C): ≤ 5 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart: IP 10
Montageart: LSA-Plus steckbar
Gehäusematerial: Polyamid PA 6.6
Farbe: Grau
Gewicht: 69 g

DRL 10 B 180 FSD

  • Nennspannung: 180 V
  • Defektanzeige: optisch durch Farbumschlag
  • Schutzart: IP 10
  • Einsteckbar in: LSA-Trennleisten 2/10
  • Farbe: grau
  • Gewicht: 69 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

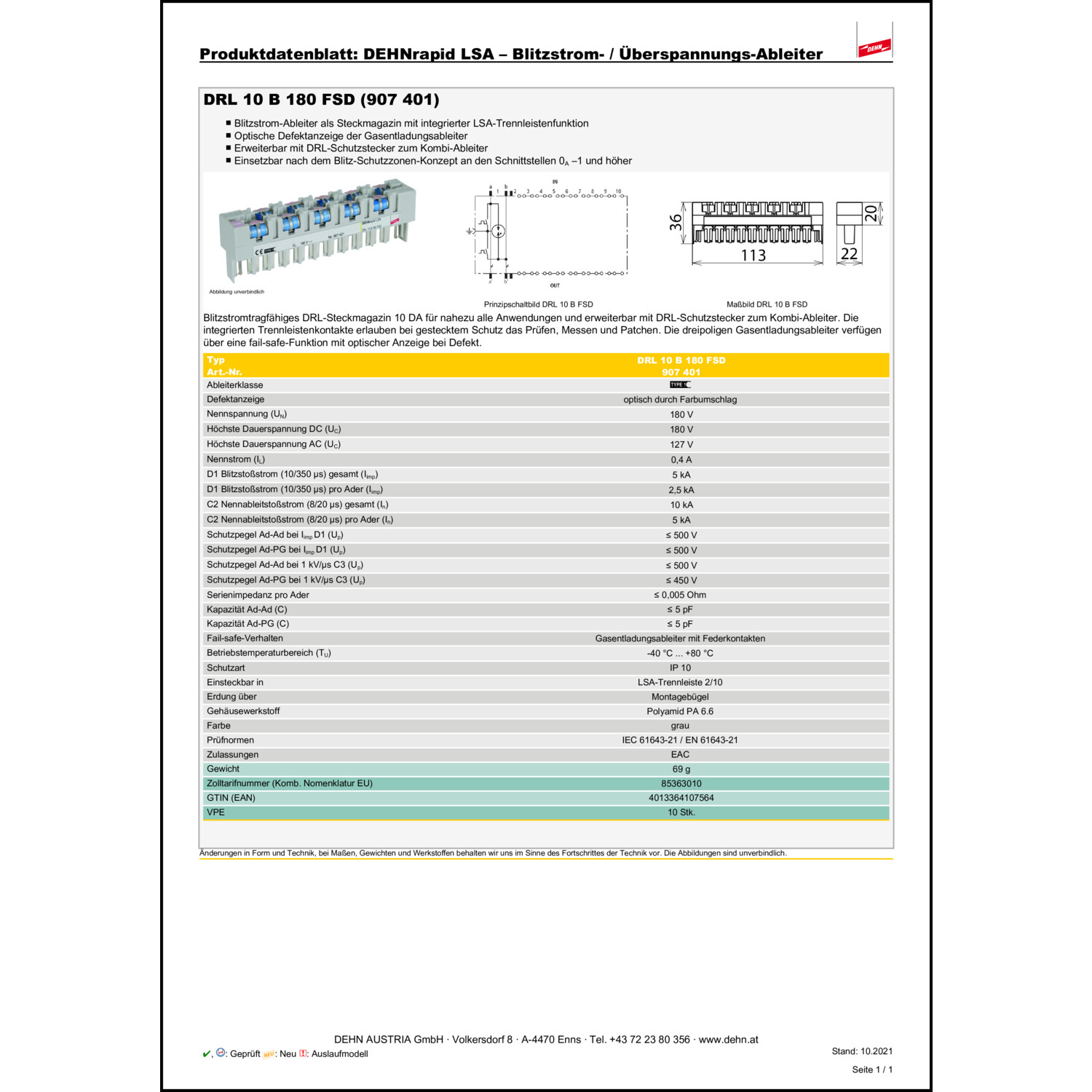

Katalogseiten

Produktinfos

Nennspannung DC: 180 V
Montageart: LSA-Plus steckbar
Blitzstoßstrom (10/350): 5 kA
Signalisierung am Gerät: optisch
Schutzpegel Ader/Erde: 450 V
Schutzpegel Ader/Ader: 500 V
Weitere Details
Höchste Dauerspannung AC: 127 V
Höchste Dauerspannung DC: 180 V
Nennableitstoßstrom (8/20): 10 kA
Nennlaststrom: 0.4 A
