907400 DEHN DRL 10 B 180 Blitzstrom Ableiter Steckmagazin LSA 10 B 180

20241606
1187487
10 Stk
4013364107557
DE
85363010
907400
beantwortete(n) Fragen weitere Varianten

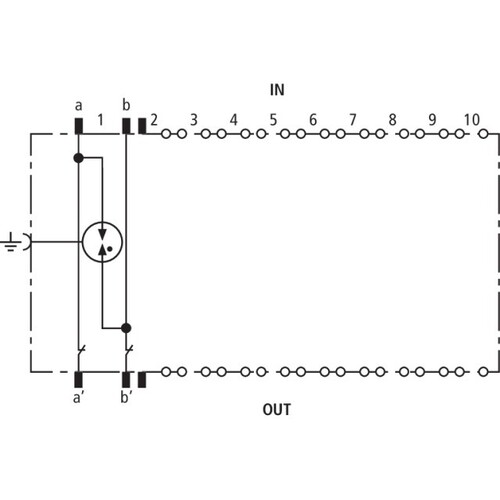

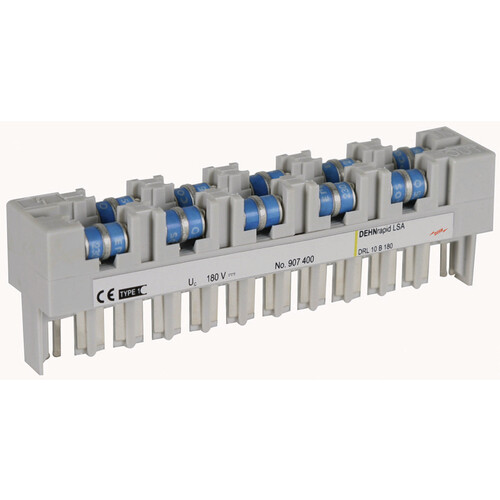

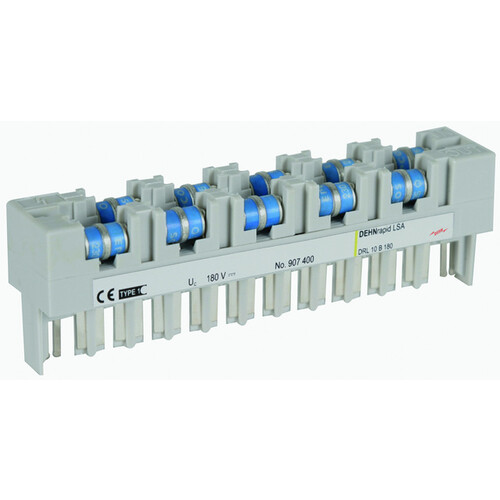

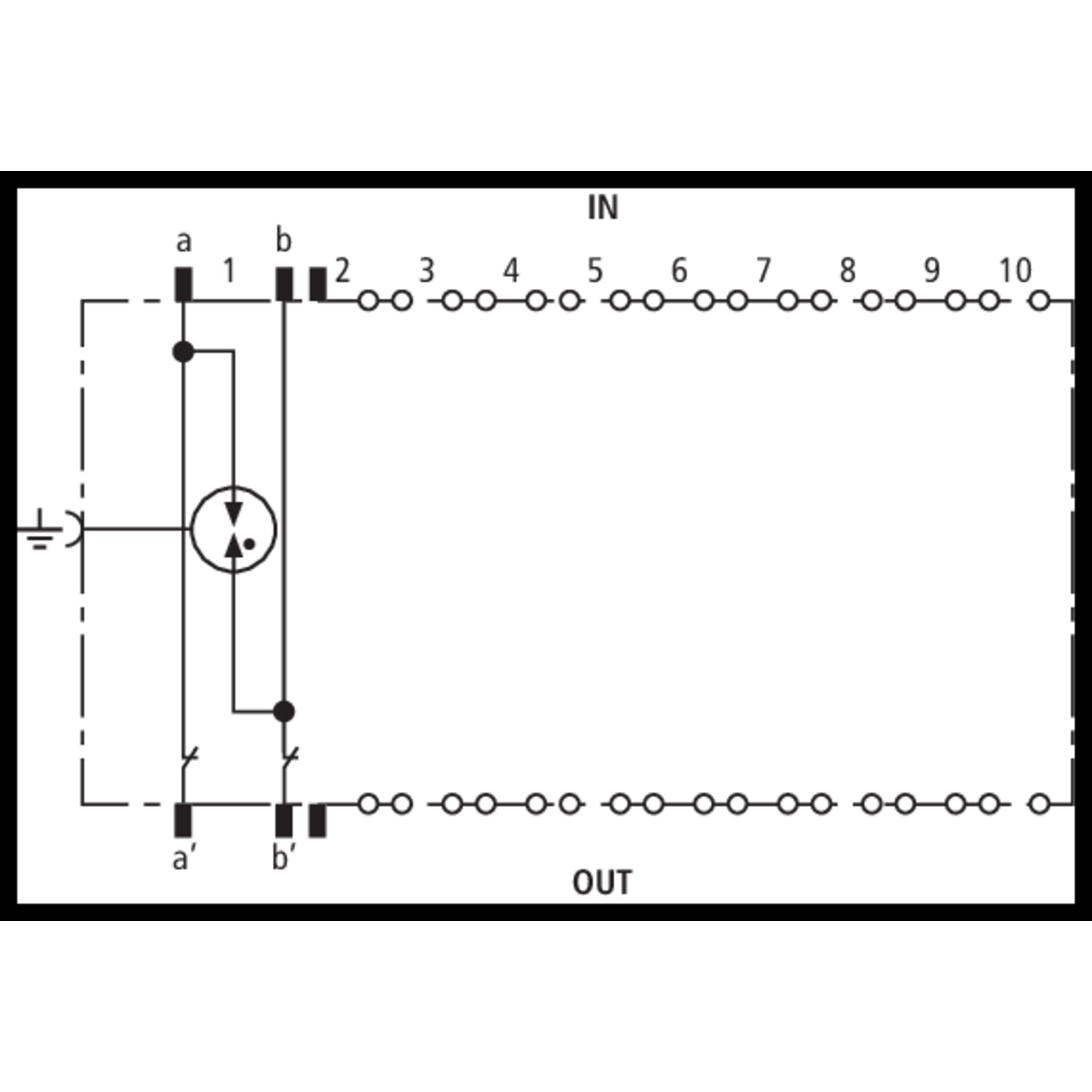

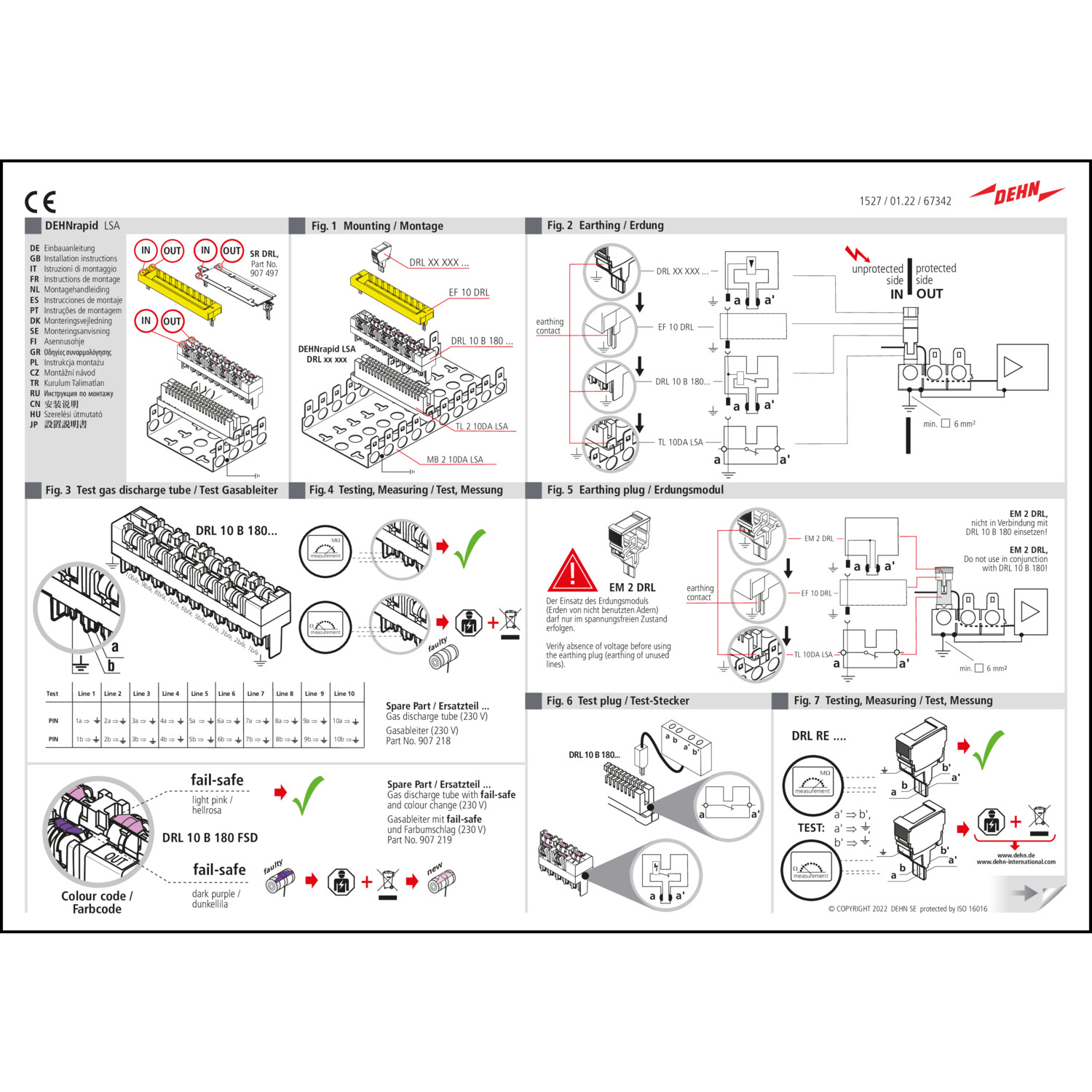

Blitzstromtragfähiges DRL-Steckmagazin 10 DA mit dreipoligen Gasentladungsableitern für nahezu alle Anwendungen und erweiterbar mit DRL-Schutzstecker zum Kombiableiter. Die integrierten Trennleistenkontakte erlauben bei gestecktem Schutz das Prüfen, Messen und Patchen.
Anmerkungen zur LIMMERT-KI

Der Blitzstromableiter DRL 10 B 180 von DEHN ist ein vielseitiger und leistungsstarker Steckmagazin-Ableiter, der für nahezu alle Anwendungen geeignet ist. Mit einer Nennspannung von 180 V und einem Gesamt-Blitzstoßstrom von 5 kA bietet er hervorragenden Schutz gegen Überspannungen. Das Gerät ist erweiterbar zu einem kombinierten Blitzstrom- und Überspannungsableiter und verfügt über eine integrierte Trennblockfunktion, die das Testen und Messen während des Betriebs ermöglicht. Die kompakte Bauweise und der Temperaturbereich von -40 °C bis +80 °C machen ihn ideal für den Einsatz in verschiedenen Umgebungen. Mit einem Schutzgrad von IP 10 ist er für geschützte Anwendungen konzipiert und bietet eine zuverlässige Lösung für Ihre Blitzschutzbedürfnisse.

Produktinfos

Nennspannung (UN): 180 V
Max. kontinuierliche Betriebsspannung (d.c.) (UC): 180 V
Max. kontinuierliche Betriebsspannung (a.c.) (UC): 127 V
Nennstrom (IL): 0,4 A
Gesamt-Blitzstoßstrom (10/350 µs) (Iimp): 5 kA
Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): 2,5 kA
Nomineller Entladestrom (8/20 µs) (In): 10 kA
Nomineller Entladestrom (8/20 µs) pro Leitung (In): 5 kA
Schutzpegel Ader-Ader für Iimp D1 (Up): ≤ 500 V
Schutzpegel Ader-Erde für Iimp D1 (Up): ≤ 500 V
Schutzpegel Ader-Ader bei 1 kV/µs C3 (Up): ≤ 500 V
Schutzpegel Ader-Erde bei 1 kV/µs C3 (Up): ≤ 450 V
Serienwiderstand pro Leitung: ≤ 0,005 Ohm
Kapazität Ader-Ader (C): ≤ 5 pF
Kapazität Ader-Erde (C): ≤ 5 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (IP): IP 10
Erdung über Montagegestell: Ja
Gehäusematerial: Polyamid PA 6.6
Farbe: Grau
Teststandards: IEC 61643-21 / EN 61643-21
Genehmigungen: EAC
Gewicht: 65 g

DEHNrapid LSA – Blitzstrom-/ Überspannungs-Ableiter

  • Nennspannung: 180 V
  • Schutzart: IP 10
  • Farbe: grau
  • Gehäusewerkstoff: Polyamid PA 6.6
  • Erdung über: Montagebügel
  • Gewicht: 65 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung DC: 180 V
Montageart: LSA-Plus steckbar
Blitzstoßstrom (10/350): 5 kA
Schutzpegel Ader/Erde: 500 V
Schutzpegel Ader/Ader: 500 V
Weitere Details
Höchste Dauerspannung AC: 127 V
Höchste Dauerspannung DC: 180 V
Nennableitstoßstrom (8/20): 10 kA
Nennlaststrom: 0.4 A
