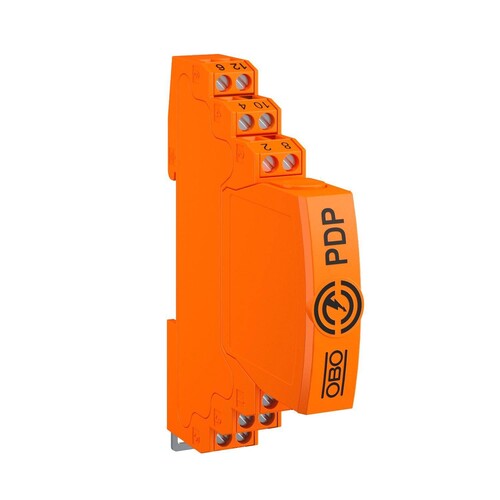

5080313 Obo PDP 2 24 I Steckbarer Datenleitungsschutz 2 polig indirekte E

30229690
2949664
1 Stk
4012196741960
4012196746071
4012196857326
4012196857333
HU
85363010
Obo
5080313
beantwortete(n) Fragen weitere Varianten
Steckbarer Datenleitungsschutz Typ 1+2/D1+C2 für den Einsatz in der Mess-, Steuer- und Regelungstechnik, , , ¿ Schutzgerät für mehradrige Systeme ¿ Indirekte Schirmerdung, , ¿ Frequenzbereich bis 100 MHz ¿ Erdung über die Hutschiene oder Anschlussleitung möglich, , ¿ Geringe Baubreite von 12,5 mm ¿ Hohe Anlagenverfügbarkeit - keine Signalunterbrechung ohne Schutzmodul, , , Anwendung: Universeller Blitz- und Überspannungsschutz für Datenübertragungsgeräte in der MSR-Technik.
Anmerkungen zur LIMMERT-KI

Der OBO PDP 2 24 I ist ein steckbarer Datenleitungsschutz, der für den Einsatz in der Mess-, Steuer- und Regelungstechnik konzipiert ist. Mit einer hohen Frequenzbandbreite von bis zu 100 MHz und einer indirekten Erdung bietet dieser Schutz eine zuverlässige Lösung für mehradrige Systeme. Die geringe Baubreite von nur 12,5 mm ermöglicht eine platzsparende Installation auf Hutschienen. Der PDP 2 24 I gewährleistet hohe Anlagenverfügbarkeit, da es keine Signalunterbrechung ohne Schutzmodul gibt. Dieser universelle Blitz- und Überspannungsschutz schützt effektiv Datenübertragungsgeräte und ist gemäß IEC 61643-21 geprüft. Mit einem Temperaturbereich von -40 °C bis 80 °C ist er für verschiedene Umgebungen geeignet und bietet Schutzpegel von bis zu 1600 V.

Produktinfos

Anschlussquerschnitt flexibel max.: 1,5 mm²
Anschlussquerschnitt flexibel min.: 0,14 mm²
Anschlussquerschnitt mehrdrähtig max.: 2,5 mm²
Anschlussquerschnitt mehrdrähtig min.: 0,14 mm²
Anschlussquerschnitt starr max.: 2,5 mm²
Anschlussquerschnitt starr min.: 0,14 mm²
Anzahl Pole: 2
Einfügedämpfung: ≤3 dB
Gesamt-Ableitstoßstrom (10/350): 2,5 kA
Gesamt-Ableitstoßstrom (8/20): 20 kA
Grenzfrequenz: 100 MHz
Höchste Dauerspannung AC: 21 V
Höchste Dauerspannung DC: 30 V
Impulsstrom: 2,5 kA
Kapazität (Ader-Ader): ≤30 pF
Kapazität (Ader-Erde): ≤30 pF
Kategorie: Typ 1+2 / D1+C2
Montageart: Hutschiene 35 mm
Nennableitstoßstrom (8/20 µs): 10 kA
Nennlaststrom AC: 0,425 A
Nennlaststrom DC: 0,6 A
Nomineller Ableitstoßstrom In: 20 kA
Prüfnorm: IEC 61643-21
Schutzart: IP20
Schutzpegel Ader - Ader: 150 V
Schutzpegel Ader - Erde: 1600 V
Temperatureinsatzbereich max.: 80 °C
Temperatureinsatzbereich min.: -40 °C

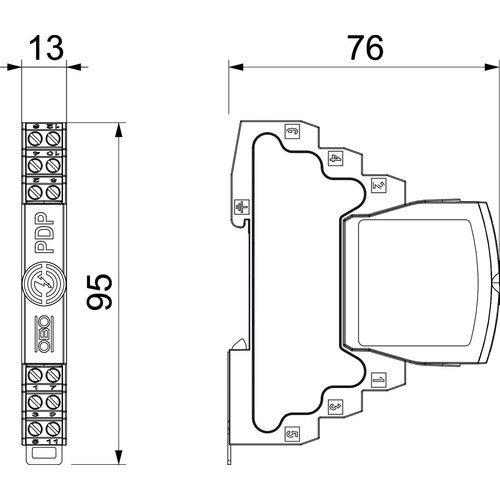

Baubreite: 12,5 mm
Länge: 76 mm
Breite: 13 mm
Höhe: 95 mm
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Signalisierung am Gerät: ohne
Schutzpegel Ader/Erde: 1600 V
Schutzpegel Ader/Ader: 150 V
Weitere Details
Höchste Dauerspannung AC: 21 V
Höchste Dauerspannung DC: 30 V
Nennableitstoßstrom (8/20): 10 kA
Frequenz: ohne MHz
Grenzfrequenz: Hutschiene TH35 MHz
Schutzpegel Ader/Signalground: 0|100
Schutzpegel Signalground/Protectiveground: 100
