2180000001 Kathrein KAZ 10 5 fach Überspannungsschutz, 5 2400 MHz, F Ansc

26196156
3291866
1 Stk
4021121547522
2180000001
beantwortete(n) Fragen weitere Varianten

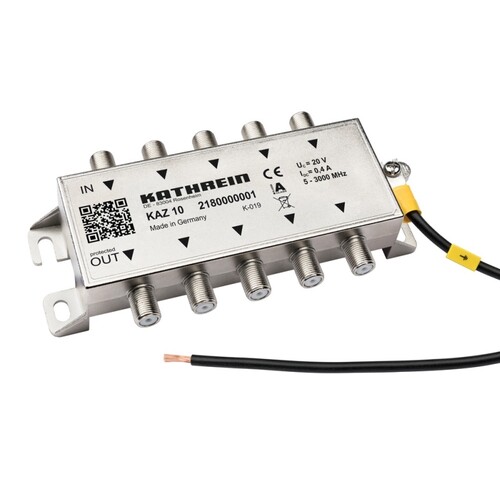

KAZ 10 5fach Überspannungsschutz, 5-2400 MHz, F-Anschlüsse, Fernspeisung 20 V DC/0,5 A, zum Schutz gegen transiente Überspannungen
Anmerkungen zur LIMMERT-KI

Der Kathrein KAZ 10 ist ein hochentwickelter 5-fach Überspannungsschutz, der für den Frequenzbereich von 47 bis 2400 MHz ausgelegt ist. Mit einem Nennimpedanz von 75 Ω und einer Durchgangsdämpfung von nur 1,2 dB sorgt er für eine optimale Signalübertragung. Der KAZ 10 ist mit F-Anschlüssen ausgestattet und unterstützt eine Fernspeisung von bis zu 20 V DC bei maximal 0,4 A. Die Schutzpegel sind auf ≤ 500 V bei 2 kA / 4 kV und ≤ 120 V bei 100 A ausgelegt, was ihn ideal für den Einsatz in SAT-, BK- und DVB-T-Anlagen macht. Mit einer Temperaturbeständigkeit von -20 bis +55 °C und einer Schutzart von IP 40 ist der KAZ 10 sowohl robust als auch zuverlässig. Er erfüllt die Kategorien C2/C3/B2/D1 nach EN 61643-21 und bietet somit umfassenden Schutz gegen transiente Überspannungen.

Produktinfos

Übertragungsbereich: 47–2400 MHz
Durchgangsdämpfung (Nennimpedanz): 1,2 dB
Nennimpedanz: 75 Ω
Schirmungsmaß 5–300 MHz: ≥ 85 dB
Schirmungsmaß 300–470 MHz: ≥ 80 dB
Schirmungsmaß 470–950 MHz: ≥ 75 dB
Schirmungsmaß 950–3000 MHz: ≥ 55 dB
Fernspeisespannung (max.): +20 V
Fernspeisestrom (max.): 0,4 A
Temperaturbereich: -20 bis +55 °C
Blitzstoßstrom (Innen-/Außenleiter): 0,5 kA
Blitzstoßstrom (Außenleiter/Erdanschluss): 5 kA
Nennableitstoßstrom (Innen-/Außenleiter): 2,5 kA
Nennableitstoßstrom (Außenleiter/Erdanschluss): 10 kA
Schutzpegel bei 2 kA / 4 kV (8/20 μs): ≤ 500 V
Schutzpegel bei 100 A: ≤ 120 V
Ansprechzeit: ≤ 1 ns
Gleichstromwiderstand (Ein-/Ausgang je Pfad): 3,3 Ω
Gehäuse-Schutzart: IP 40
Geprüfte Kategorien nach EN 61643-21: C2/C3/B2/D1
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Nennspannung DC: 60 V
Nennspannung AC: 0 V
Montageart: auf Erdungsklemmblock
Blitzstoßstrom (10/350): 5 kA
Mit Fernmeldekontakt: Nein
Signalisierung am Gerät: ohne
Anschluss 1: F-Connector
Schutzpegel: 700 V
Weitere Details
Höchste Dauerspannung AC: 0 V
Höchste Dauerspannung DC: 60 V
Nennableitstoßstrom (8/20): 10 kA
Frequenz: 0 MHz
