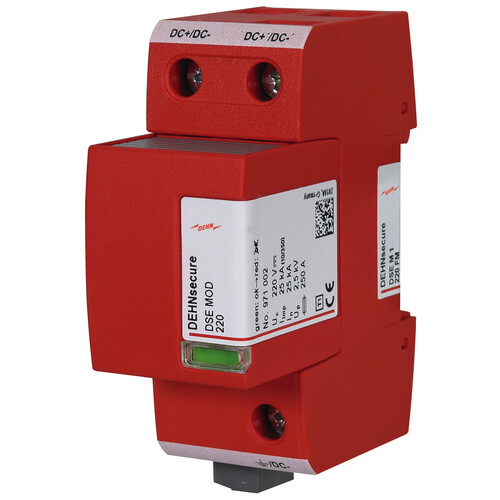

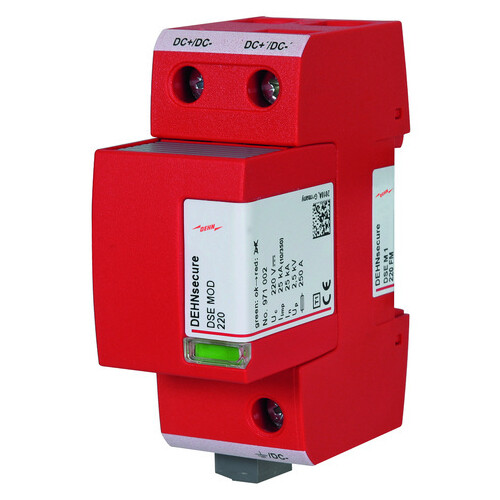

971125 Dehn Koordinierter Blitzstromableiter Typ 1

22901949
2528233
1 Stk
4013364133648
DE
85363090
971125
beantwortete(n) Fragen weitere Varianten
Einpoliger, koordinierter Blitzstromableiter DEHNsecure modular, Klassifikation Typ 1 nach EN 61643-11 auf Funkenstreckenbasis. Speziell für den Einsatz in DC-Stromkreisen geeignete Funkenstreckentechnologie. Zum Schutz von Gleichstrom-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 1.
Anmerkungen zur LIMMERT-KI

Der DEHN Koordinierte Blitzstromableiter Typ 1 (DSE M 1 220 FM) ist ein einpoliger, modularer Blitzstromableiter, der speziell für den Einsatz in Gleichstromanwendungen konzipiert wurde. Mit einer maximalen kontinuierlichen Betriebsspannung von 220 V und einem Blitzstoßstrom von bis zu 25 kA schützt er Gleichstrom-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Der Schutzpegel beträgt ≤ 2,5 kV, und die Reaktionszeit liegt bei ≤ 100 ns, was eine schnelle und zuverlässige Absicherung gewährleistet. Der Blitzstromableiter ist für die Montage auf Hutschienen TH35 geeignet und bietet eine Schutzart von IP 20. Mit einem Gewicht von nur 226 g und einem robusten Gehäusematerial ist er ideal für den Einsatz in Innenräumen. Der integrierte Fernmeldekontakt ermöglicht eine einfache Überwachung des Gerätestatus.

Produktinfos

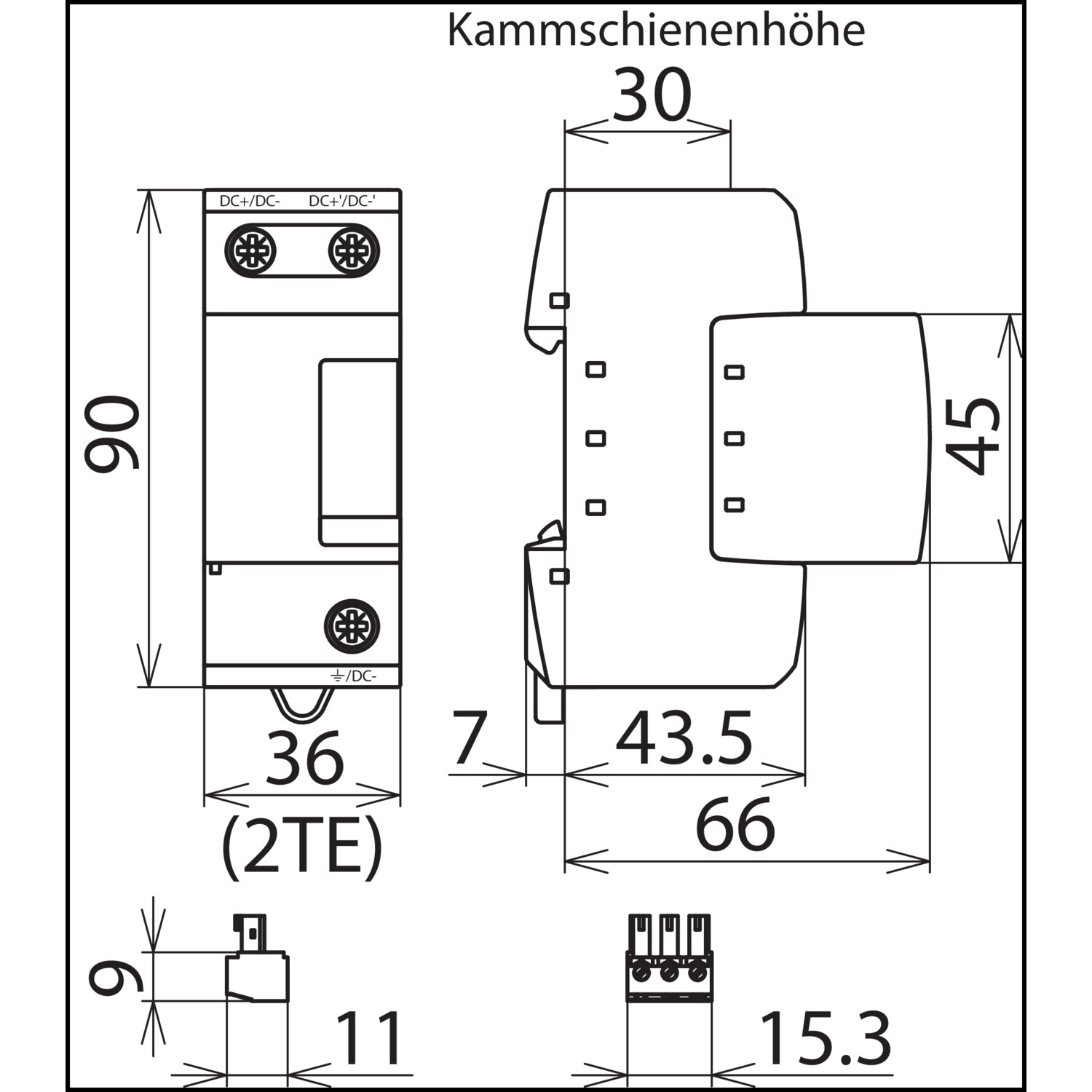

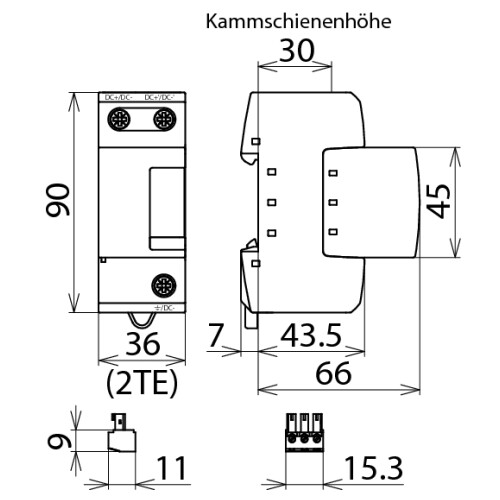

Baugröße: 2 TE
Schutzpegel: ≤ 2,5 kV
Max. kontinuierliche Betriebsspannung (DC): 220 V
Blitzstoßstrom (10/350 µs): 25 kA
Spezifische Energie (W/R): 156,25 kJ/Ohm
Reaktionszeit (tA): ≤ 100 ns
Kurzschlussfestigkeit (ISCCR): 25 kA
Max. Hauptsicherung: 250 A gL
Max. Backup-Sicherung: 125 A gL
Betriebstemperaturbereich (parallel): -40 °C ... +80 °C
Betriebstemperaturbereich (seriell): -40 °C ... +60 °C
Anzahl der Ports: 1
Querschnittsbereich (min.): 10 mm² solid/flexible
Querschnittsbereich (max.): 50 mm² stranded / 35 mm² flexible
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Montageart: Hutschiene TH35
Schutzart: IP 20
Gewicht: 226 g

DEHNsecure modular

  • Höchste Dauerspannung: 220V AC
  • Blitzstoßstrom: 25 kA
  • Anzahl der Ports: 1
  • Einbauort: Innenraum
  • Gewicht: 226g
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
Preisanzeige nur nach Anmeldung
B

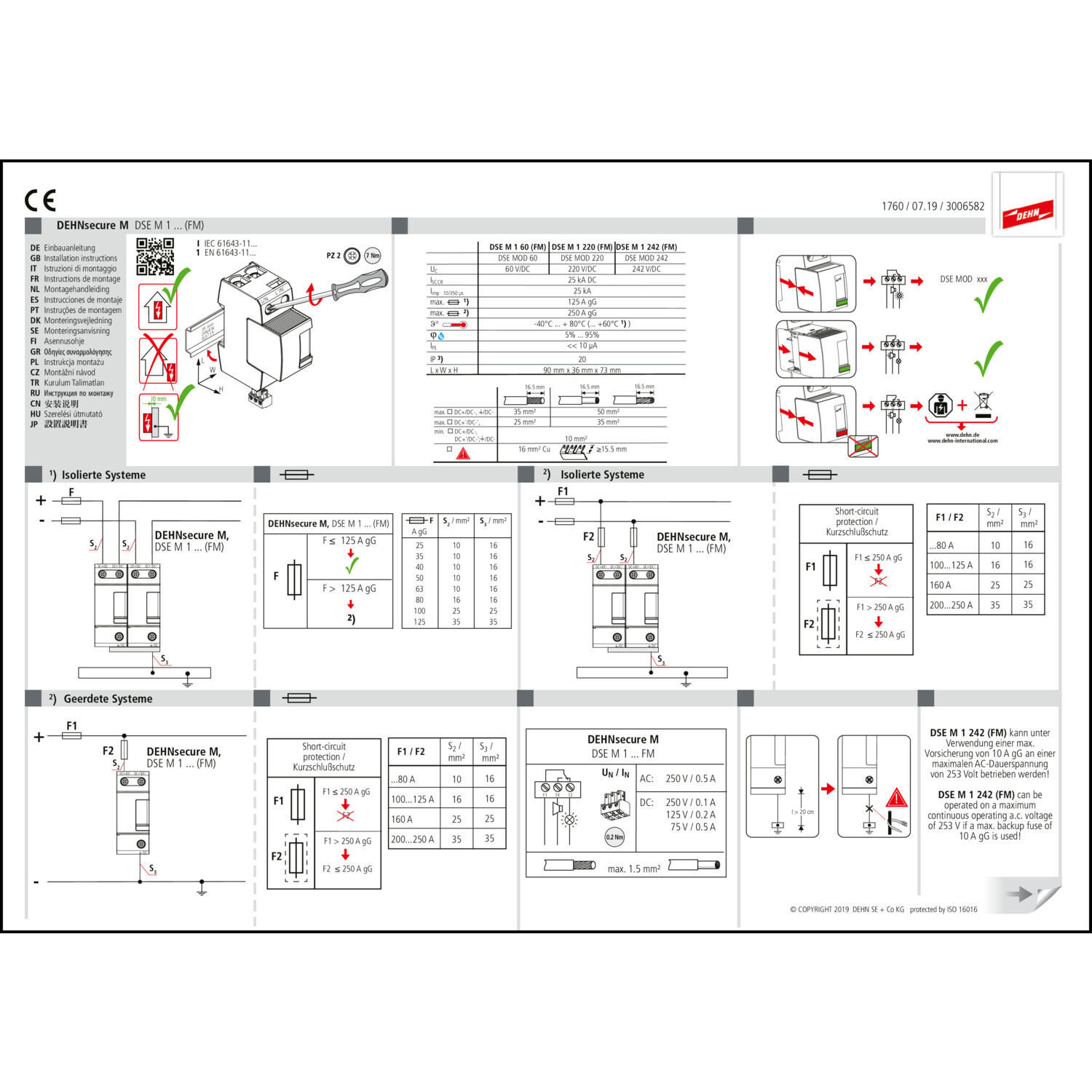

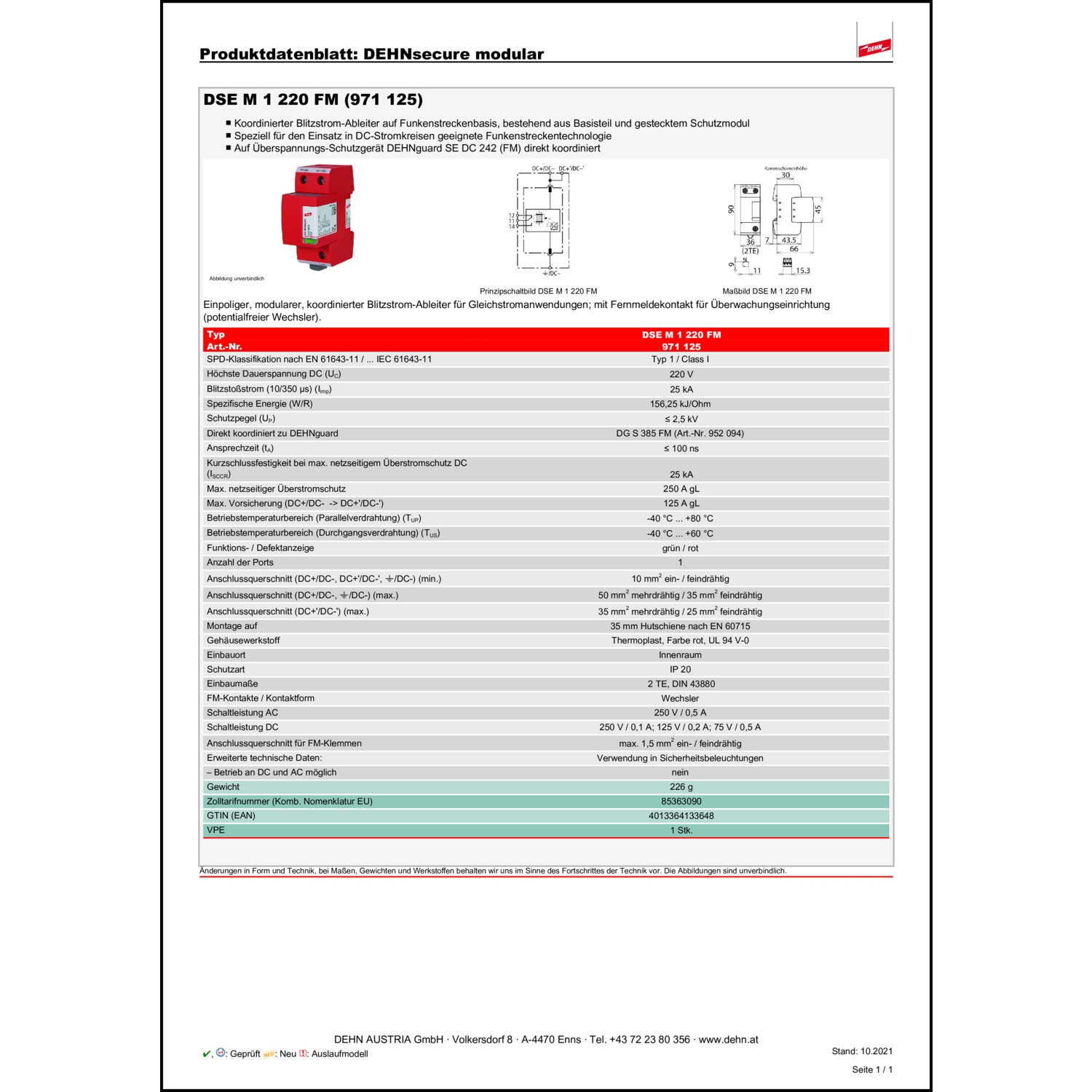

Katalogseiten

Produktinfos

Schutzpegel: 2.5 kV

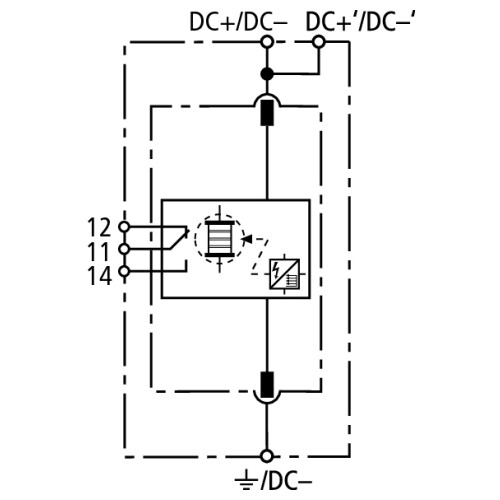

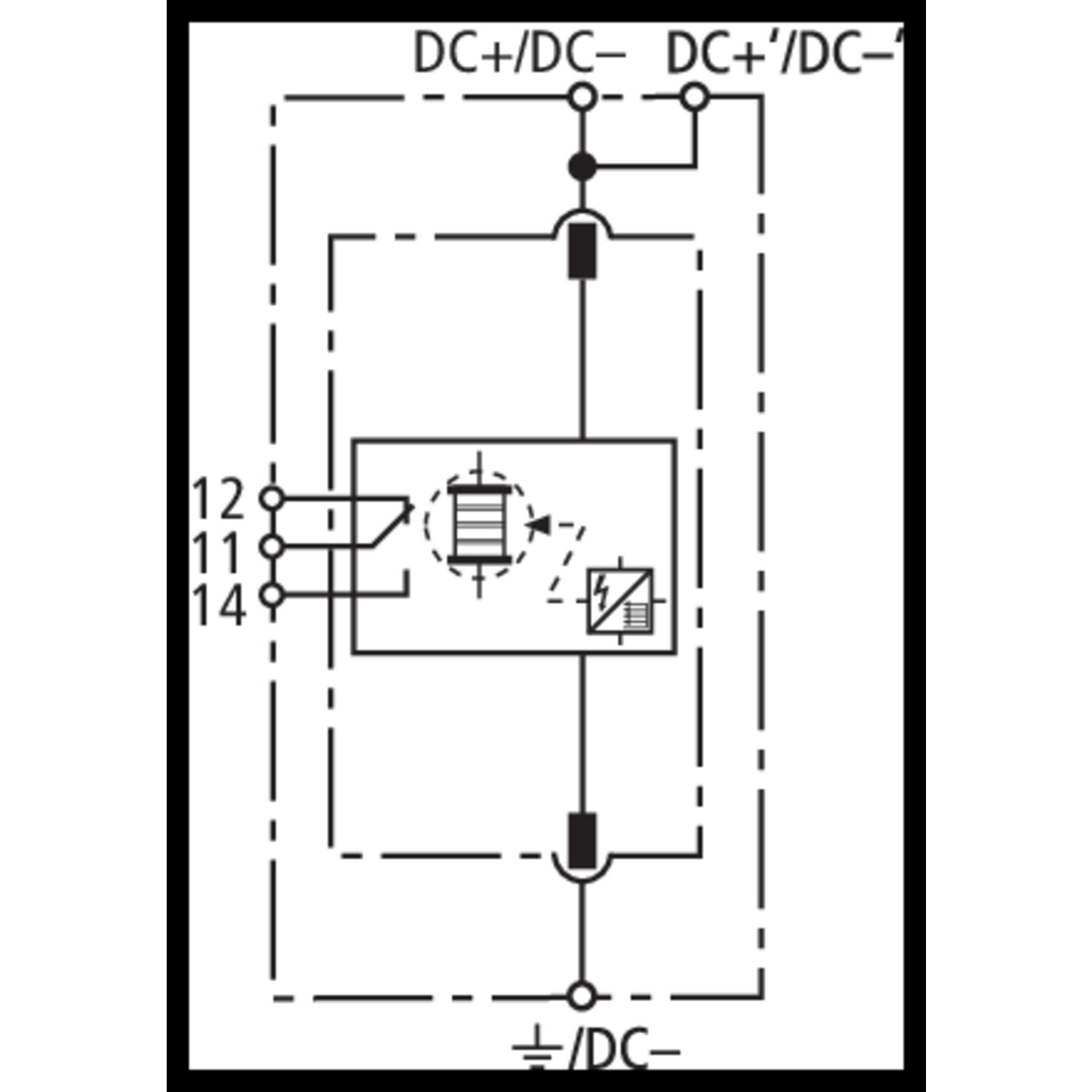

Mit Fernmeldekontakt: Ja
Baugröße: 2 TE
Montageart: Hutschiene TH35
Signalisierung am Gerät: optisch
Weitere Details
Blitzstoßstrom (10/350): 25 kA
Höchste Dauerspannung DC: 220 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
Prüfklasse Typ 1: Ja
Spezifische Energie (W/R): 156.25 kJ/Ohm
Netzform DC: Ja
Anzahl der Leiter (ohne Erde): 1
Schutzart (IP): IP20
