971121 DEHN Blitzstromableiter Typ1 DC DSE M 1 60

20162170
4021621
1 Stk
4013364138582
DE
85363090
971121
beantwortete(n) Fragen weitere Varianten

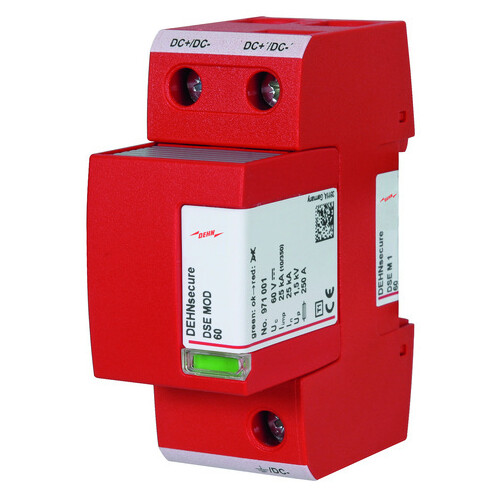

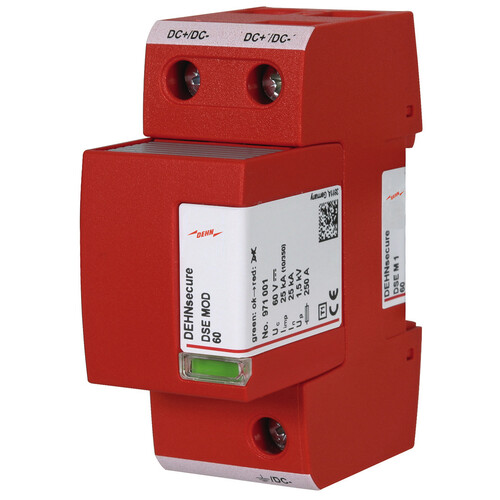

Einpoliger, koordinierter Blitzstromableiter DEHNsecure modular, Klassifikation Typ 1 nach EN 61643-11 auf Funkenstreckenbasis. Speziell für den Einsatz in DC-Stromkreisen geeignete Funkenstreckentechnologie. Zum Schutz von Gleichstrom-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 1.
Anmerkungen zur LIMMERT-KI

Der DEHN Blitzstromableiter Typ 1 DC DSE M 1 60 ist ein einpoliger, modularer Blitzstromableiter, der speziell für den Einsatz in Gleichstromanwendungen von 12 bis 60 V konzipiert wurde. Mit einer maximalen Dauerbetriebs-Spannung von 60 V und einem Blitzstoßstrom von bis zu 25 kA bietet er zuverlässigen Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Die Schutzpegel von ≤ 1,5 kV und eine Reaktionszeit von ≤ 100 ns gewährleisten eine schnelle und effektive Absicherung. Der Blitzstromableiter ist für die Montage auf 35 mm DIN-Schienen geeignet und besitzt eine Schutzart von IP 20, was ihn ideal für die Inneninstallation macht. Mit einem Gewicht von nur 284 g ist er leicht und einfach zu handhaben. Dieser Blitzstromableiter ist ein unverzichtbares Element für den Schutz von Gleichstrom-Verbraucheranlagen in modernen elektrischen Systemen.

Produktinfos

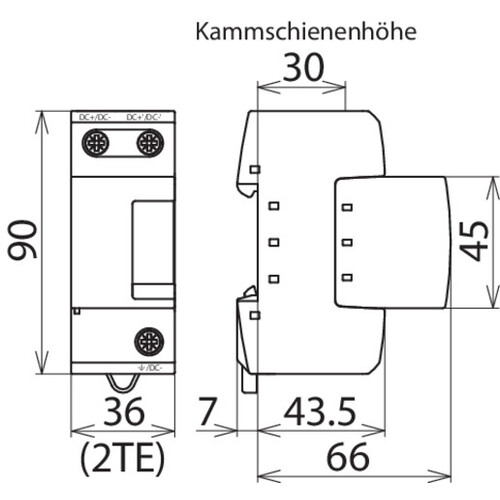

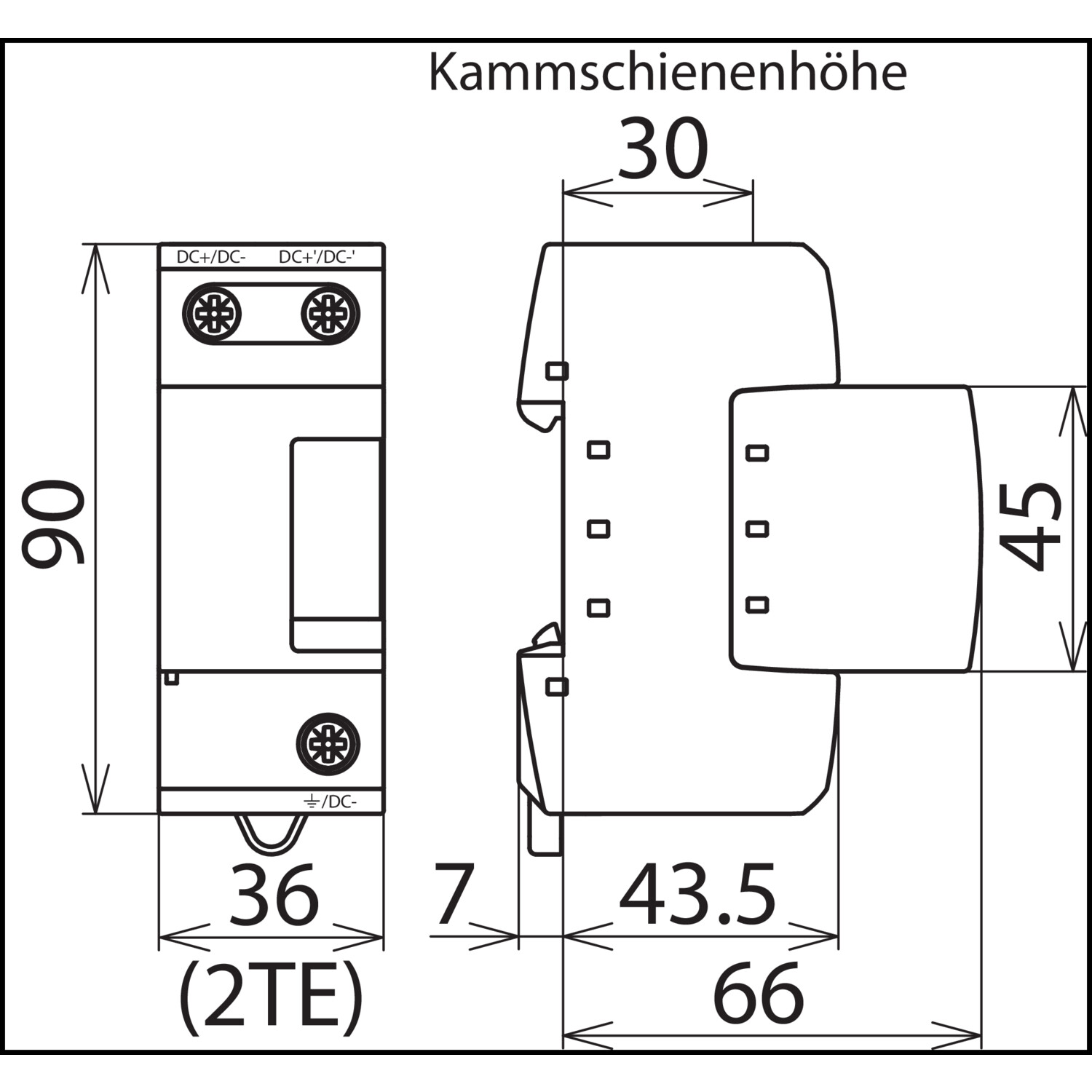

Baugröße: 2 TE
Max. Dauerbetriebs-Spannung (d.c.): 60 V
Blitzstoßstrom (10/350 µs): 25 kA
Spezifische Energie (W/R): 156,25 kJ/Ohm
Schutzpegel (UP): ≤ 1,5 kV
Reaktionszeit (tA): ≤ 100 ns
Kurzschlussfestigkeit (ISCCR): 25 kA
Max. Überstromschutz (mains-side): 250 A gL
Max. Backup-Sicherung (DC+/DC-): 125 A gL
Betriebstemperaturbereich (parallel): -40 °C ... +80 °C
Betriebstemperaturbereich (seriell): -40 °C ... +60 °C
Anzahl der Anschlüsse: 1
Querschnittsbereich (min.): 10 mm² (solid/flexible)
Querschnittsbereich (max.): 50 mm² (stranded) / 35 mm² (flexible)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Gewicht: 284 g

DEHNsecure modular

  • Höchste Dauerspannung DC: 60V
  • Blitzstoßstrom: 25 kA
  • Funktions-/Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
  • Schutzart: IP20
  • Verwendung in Sicherheitsbeleuchtungen
  • Gewicht: 284 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Schutzpegel: 1.5 kV
Baugröße: 2 TE
Montageart: Hutschiene TH35
Signalisierung am Gerät: optisch
Weitere Details
Blitzstoßstrom (10/350): 25 kA
Höchste Dauerspannung DC: 60 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
Prüfklasse Typ 1: Ja
Spezifische Energie (W/R): 156.25 kJ/Ohm
Netzform DC: Ja
Anzahl der Leiter (ohne Erde): 1
Schutzart (IP): IP20
