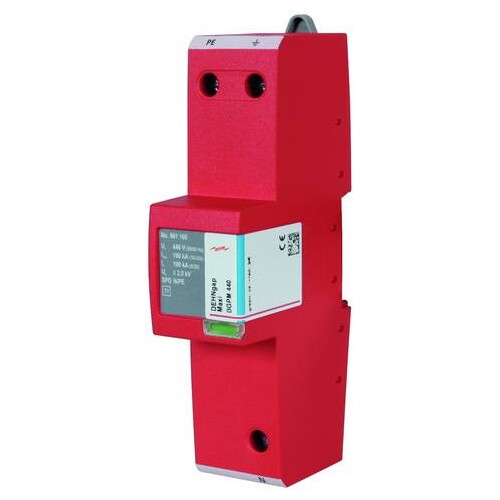

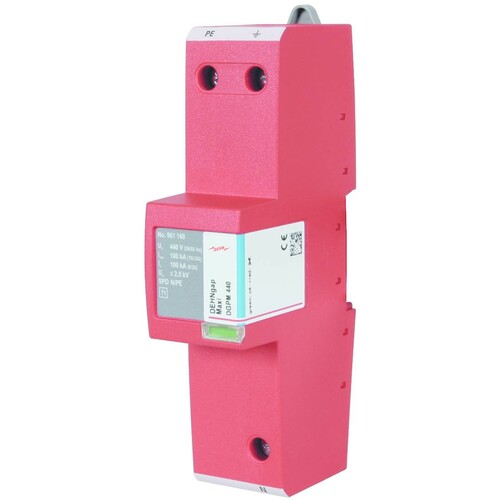

961160 Dehn N PE Blitzstromableiter DEHNgap Maxi

22901886
5977911
1 Stk
4013364116290
DE
85363030
961160
beantwortete(n) Fragen weitere Varianten
Einpoliger, koordinierter N-PE-Blitzstromableiter DEHNgap Maxi, Typ 1 nach EN 61643-11. Summenstrom-Ableiter speziell für den Einsatz im TT-System in der 3+1 und 1+1-Schaltung nach DIN VDE 0100-534 zwischen N und PE für Uc = 440V. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 1 in der 3+1-Schaltungsvariante.
Anmerkungen zur LIMMERT-KI

Der DEHNgap Maxi Blitzstromableiter (Typ DGPM 440) ist ein hochentwickelter, einpoliger N-PE-Ableiter, der speziell für den Einsatz im TT-System konzipiert wurde. Mit einem Ableitvermögen von 100 kA (10/350) bietet er zuverlässigen Schutz für Niederspannungs-Verbraucheranlagen gegen Überspannungen, auch bei direkten Blitzeinschlägen. Der Ableiter hat eine höchste Dauerspannung von 440 V und einen Schutzpegel von ≤ 2,5 kV. Die Baugröße von 2 TE ermöglicht eine einfache Montage auf einer Hutschiene TH35. Mit einem Betriebstemperaturbereich von -40°C bis +80°C in der Parallelverdrahtung ist er äußerst vielseitig einsetzbar. Die optische Signalisierung am Gerät sorgt für eine schnelle Funktions- und Defektanzeige. Der DEHNgap Maxi ist die ideale Lösung für den Blitzschutz in Niederspannungsanlagen.

Produktinfos

Ableitvermögen: 100 kA (10/350)
Nennspannung AC: 400 V
Höchste Dauerspannung AC (UC): 440 V
Nennableitstoßstrom (8/20) (In): 100 kA
Schutzpegel (UP): ≤ 2,5 kV
Folgestromlöschfähigkeit AC (Ifi): 100 Aeff
Ansprechzeit (tA): ≤ 100 ns
Betriebstemperaturbereich (Parallelverdrahtung) (TUP): -40°C...+80°C
Betriebstemperaturbereich (Durchgangsverdrahtung) (TUS): -40°C...+60°C
Anzahl der Ports: 1
Einbauort: Innenraum
Schutzart (IP): IP20

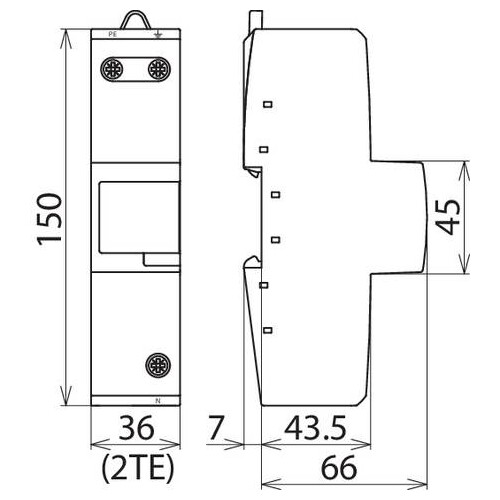

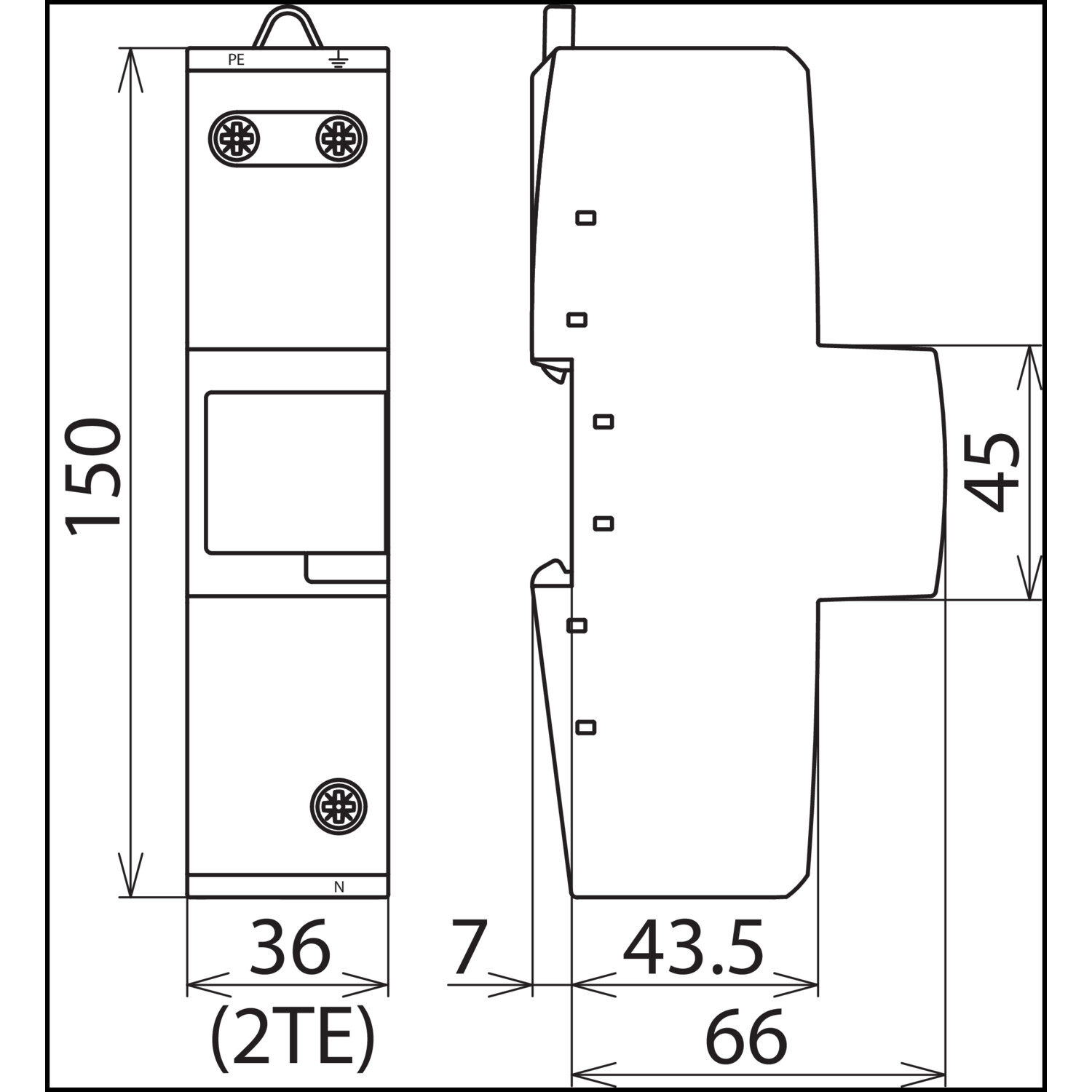

Baugröße: 2 TE
Montageart: Hutschiene TH35
Signalisierung am Gerät: optisch
Gewicht: 369 g

DEHNgap

  • Höchste Dauerspannung: 440V AC
  • Blitzstoßstrom: 100 kA
  • Funktions-/Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Schutzart: IP20
  • Einbauort: Innenraum
  • Gewicht: 369g
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Nennspannung AC: 400 V
Schutzpegel: 2.5 kV
Baugröße: 2 TE
Montageart: Hutschiene TH35
Folgestromlöschfähigkeit: 0.1 kA
Signalisierung am Gerät: optisch
Weitere Details
Blitzstoßstrom (10/350): 100 kA
Höchste Dauerspannung AC: 440 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
Prüfklasse Typ 1: Ja
Spezifische Energie (W/R): 2500 kJ/Ohm
Netzform TT: Ja
Anzahl der Leiter (ohne Erde): 1
Schutzart (IP): IP20
