961135 Dehn Koordinierter Blitzstromableiter Typ 1

22901858
5855009
1 Stk
4013364118645
DE
85363090
961135
beantwortete(n) Fragen weitere Varianten

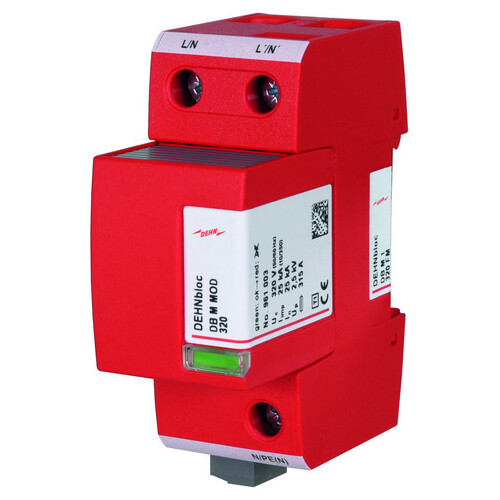

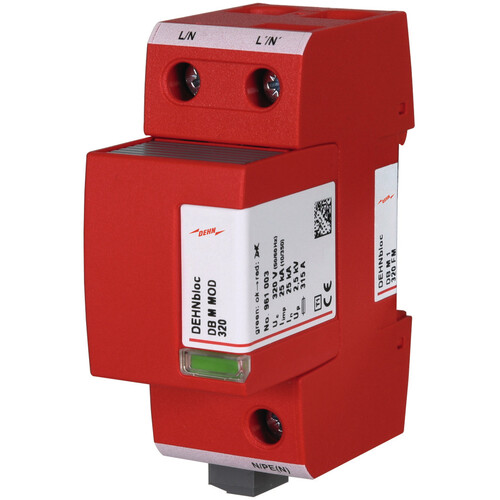

Einpoliger, koordinierter Blitzstromableiter DEHNbloc modular, Typ 1 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gestecktem Schutzmodul. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 1.
Anmerkungen zur LIMMERT-KI

Der koordinierte Blitzstromableiter Typ 1 von DEHN ist ein einpoliger, modularer Blitzstromableiter, der nach EN 61643-11 zertifiziert ist. Mit einer Nennspannung von 277 V und einer maximalen Dauerbetriebsspannung von 320 V bietet er zuverlässigen Schutz gegen Überspannungen, auch bei direkten Blitzeinschlägen. Die Blitzstromfähigkeit beträgt 25 kA, und die spezifische Energie liegt bei 156,25 kJ/Ohm. Der Blitzstromableiter zeichnet sich durch eine hohe Folgestromlöschfähigkeit von 50 kArms aus und ist für die Montage auf 35 mm DIN-Schienen geeignet. Mit einem Schutzgrad von IP 20 und einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er für den Innenbereich konzipiert. Der integrierte Fernmeldekontakt ermöglicht eine einfache Überwachung des Geräts. Dieser Blitzstromableiter ist eine ideale Lösung für die Absicherung von Niederspannungsanlagen in Blitzschutzzonen.

Produktinfos

Nennspannung (AC): 277 V
Max. Dauerbetriebsspannung (AC): 320 V
Blitzstrom (10/350 µs): 25 kA
Spezifische Energie (W/R): 156,25 kJ/Ohm
Schutzpegel (UP): ≤ 2,5 kV
Folgestromlöschfähigkeit (AC) (Ifi): 50 kArms
Max. Sicherung (L) für IK = 50 kArms (ta ≤ 0,2 s): 315 A gG
Max. Sicherung (L) für IK = 50 kArms (ta ≤ 5 s): 315 A gG
Max. Sicherung (L) für IK > 50 kArms: 200 A gG
Max. Sicherung (L-L'): 125 A gG
Vorübergehende Überspannung (TOV) (UT): 530 V / 120 min.
Betriebstemperaturbereich (parallel) (TUP): -40 °C ... +80 °C
Betriebstemperaturbereich (seriell) (TUS): -40 °C ... +60 °C
Anzahl der Anschlüsse: 1
Querschnittsbereich (min.): 10 mm² (massiv/flexibel)
Querschnittsbereich (max.): 50 mm² (litzen) / 35 mm² (flexibel)
Geeignet für Montage auf DIN-Schienen: 35 mm
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Einbauort: Inneninstallation
Schutzart: IP 20
Kapazität: 2 Module (DIN 43880)

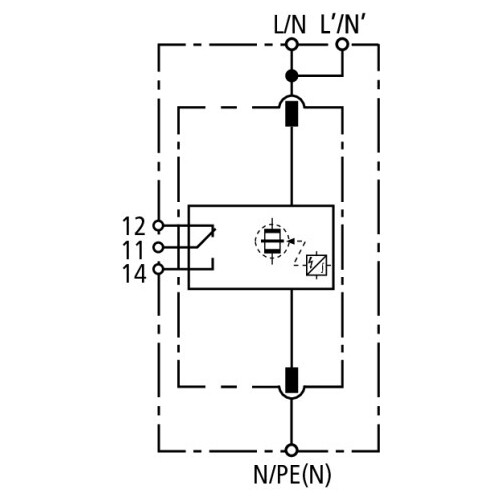

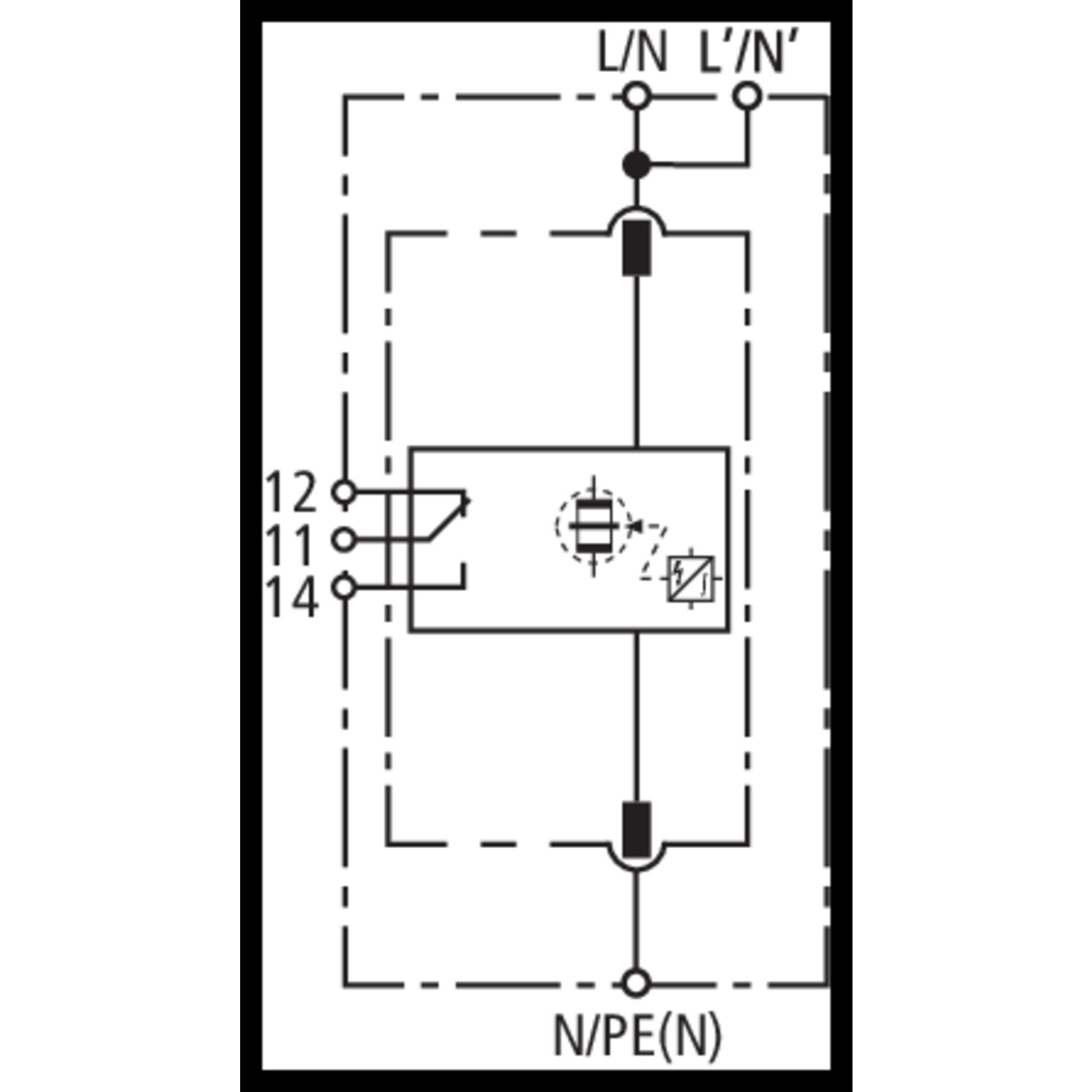

Fernmeldekontakt: Wechselkontakt
Schaltleistung (AC): 250 V / 0,5 A
Gewicht: 330 g

DB M 1 320 FM

  • Höchste Dauerspannung: 320V AC
  • Nennspannung: 277V AC
  • Blitzstoßstrom: 25 kA
  • Funktions-/Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Schutzart: IP20
  • Einbauort: Innenraum
  • Gewicht: 330g
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
Preisanzeige nur nach Anmeldung
B

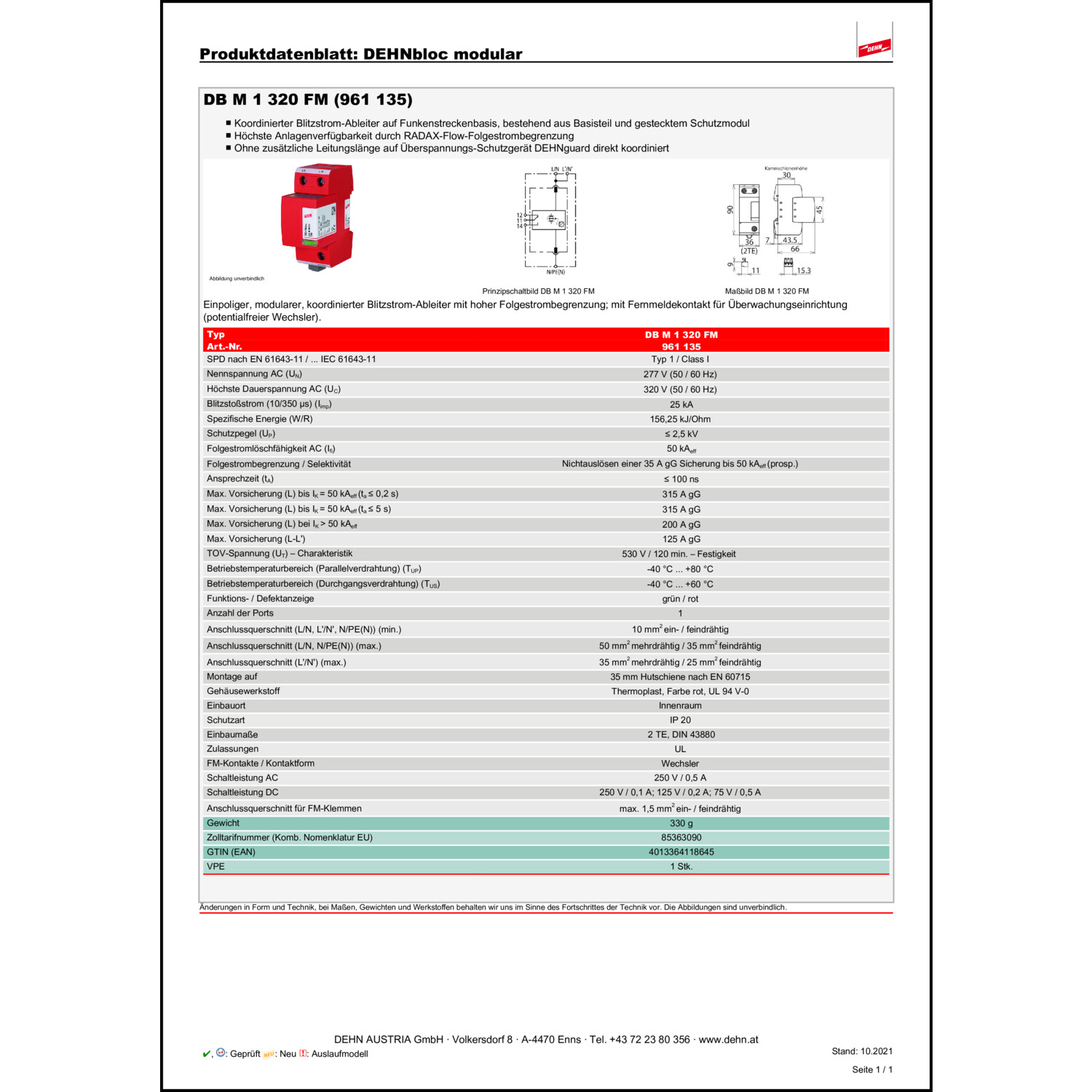

Katalogseiten

Produktinfos

Nennspannung AC: 277 V
Schutzpegel: 2.5 kV
Mit Fernmeldekontakt: Ja
Baugröße: 2 TE
Montageart: Hutschiene TH35
Folgestromlöschfähigkeit: 50 kA
Signalisierung am Gerät: optisch
Weitere Details
Blitzstoßstrom (10/350): 25 kA
Höchste Dauerspannung AC: 320 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
Prüfklasse Typ 1: Ja
Spezifische Energie (W/R): 156.25 kJ/Ohm
Netzform TN: Ja
Netzform TN-C: Ja
Netzform TN-S: Ja
Netzform TT: Ja
Netzform TN-C-S: Ja
Anzahl der Leiter (ohne Erde): 1
Schutzart (IP): IP20
