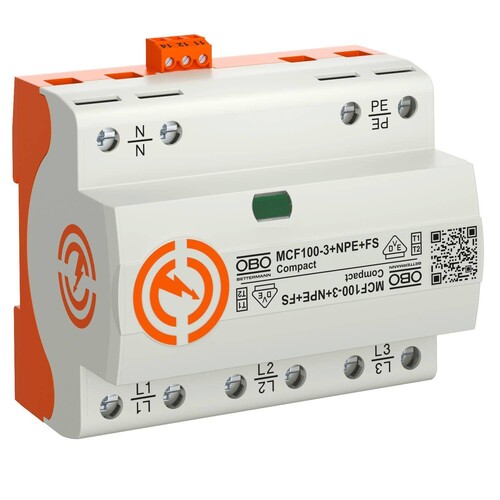

5096987 Obo MCF100 3+NPE+FS LightningController Compact dreipolig m

26586546
1178324
1 Stk
4012196487332
4012196586110
4012196694723
4012196858873
HU
85363090
Obo
5096987
beantwortete(n) Fragen weitere Varianten
Kombiableiter, Blitzstrom- und Überspannungsableiter Typ 1+2, , , ¿ Schutzpegel ¿ 1,5 kV ¿ zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305), , ¿ Blitzstromableitvermögen bis zu 100 kA (10/350) 3+NPE ¿ netzfolgestromlöschend 50 kA Ipeak, Ableitervorsicherung bis 315 A gL/gG, , ¿ erfüllt die Anforderungen der VDE-AR-N 4100 für den Einsatz im Vorzählerbereich ¿ gekapselte nicht ausblasende Funkenstrecken-Ableiter zum Einsatz in Verteilergehäusen, , , Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Anmerkungen zur LIMMERT-KI

Der Obo MCF100 3+NPE+FS Kombiableiter ist ein hochentwickelter Blitzstrom- und Überspannungsableiter, der speziell für den Einsatz in TNS- und TT-Netzen konzipiert wurde. Mit einer höchsten Dauerspannung von 255 V und einem Schutzpegel von 1,5 kV bietet er zuverlässigen Schutz gegen Überspannungen. Der Kombiableiter verfügt über eine Blitzstromableitfähigkeit von bis zu 100 kA (10/350 μs) und eine Folgestromlöschfähigkeit von 50 kA, was ihn ideal für Industrieanlagen und Gebäude mit äußerem Blitzschutz macht. Die Montage erfolgt einfach auf einer Hutschiene TH35, und die optische Signalisierung am Gerät ermöglicht eine schnelle Überprüfung des Betriebsstatus. Der MCF100 erfüllt die Anforderungen der VDE-AR-N 4100 und ist somit für den Einsatz im Vorzählerbereich geeignet.

Produktinfos

Typ: MCF100-3+NPE+FS
Höchste Dauerspannung AC: 255 V
Anzahl der Pole: 3+N/PE
Schutzart: IP20
Gewicht pro 100 Stück: 93,500 kg
Blitzstoßstrom (10/350 μs) I imp: 25 kA
Nennableitstoßstrom (8/20 µs) I n / L-N: 35 kA
Schutzpegel U p: 1,5 kV
Impulsstrom (10/350) [gesamt] I total: 100 kA
Nennspannung AC: 230 V
Folgestromlöschfähigkeit: 50 kA
Montageart: Hutschiene TH35
Signalisierung am Gerät: optisch

LightningController Compact

  • Schutzpegel ≤ 1,5 kV
  • zum Blitzschutzpotentialausgleich nach VDE 0185-305
  • Blitzstromableitvermögen bis zu 100 kA
  • netzfolgestromlöschend 50 kA Ipeak, Ableitervorsicherung bis 315 A gL/gG
  • erfüllt die Anforderungen der VDE-AR-N 4100 für den Einsatz im Vorzählerbereich
  • gekapselte, nicht ausblasende Funkenstrecken-Ableiter zum Einsatz in Verteilergehäusen
  • Schutzart: IP20
  • Nennspannung: 230V
  • Höchste Dauerspannung: 255V
  • Maße: B 107 x H 70 x T 90 mm
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Schutzpegel: 1.5 kV
Mit Fernmeldekontakt: 6 TE
Baugröße: 6 TE
Montageart: Hutschiene TH35
Folgestromlöschfähigkeit: 50 kA
Signalisierung am Gerät: optisch
Weitere Details
Blitzstoßstrom (10/350): 25 kA
Nennableitstoßstrom (8/20): 35 kA
Höchste Dauerspannung AC: 255 V
Höchste Dauerspannung DC: 230 V
Schutzpegel L-N: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): Hutschiene TH35 mm²
Ausblasend: Ja
Prüfklasse Typ 1: Typ 1 und 2
Schutzpegel (DC+ - DC-): 1.5 kV
Spezifische Energie (W/R): 50 kJ/Ohm
Netzform DC: Nein
Netzform IT: Nein
Netzform TN: Ja
Netzform TN-C: Nein
Netzform TN-S: Ja
Netzform TT: Ja
Netzform sonstige: Nein
Netzform TN-C-S: Ja
Anzahl der Leiter (ohne Erde): 4
Schutzart (IP): IP20
