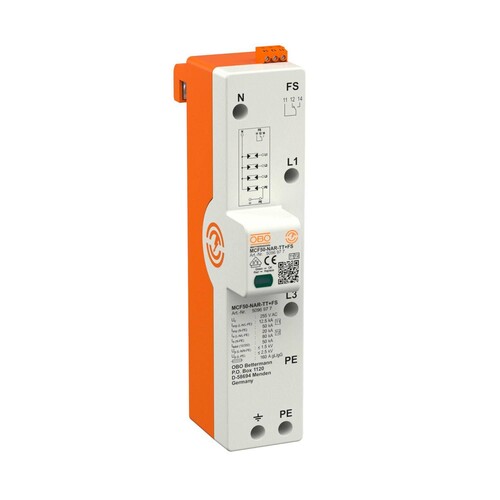

5096977 Obo MCF50- NAR- TT+FS LightningController Rail dreipolig mit

32950590
2546131
1 Stk
4012196608799
4012196609000
4012197255176
4012197255183
HU
85363090
Obo
5096977
beantwortete(n) Fragen weitere Varianten
Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-S- und TT-Systeme, , , ¿ Schutzpegel ¿1,5 kV zum Schutz der Endgeräte ¿ Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305), , ¿ Blitzstromableitvermögen bis 50 kA (10/350) 3+NPE ¿ Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53), , ¿ Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG ¿ Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100, , ¿ Mit potentialfreiem Wechslerkontakt zur Fernsignalisierung Anwendung: Gebäude mit Blitzschutz oder Freileitungseinspeisung.
Anmerkungen zur LIMMERT-KI

Der OBO LightningController MCF50-NAR-TT+FS ist ein leistungsstarker Kombiableiter vom Typ 1+2, der speziell für die Montage auf 40-mm-Sammelschienen in TN-S- und TT-Systemen entwickelt wurde. Mit einem Schutzpegel von ≤1,5 kV schützt er Ihre Endgeräte zuverlässig vor Überspannungen. Das Gerät bietet ein Blitzstromableitvermögen von bis zu 50 kA (10/350) und erfüllt die Anforderungen der VDE 0100-534. Es ist mit einem potentialfreien Wechslerkontakt zur Fernsignalisierung ausgestattet und eignet sich ideal für Gebäude mit Blitzschutz oder Freileitungseinspeisung. Die Betriebstemperatur reicht von -40 °C bis 80 °C, und die Schutzart IP20 gewährleistet einen sicheren Betrieb in Innenräumen. Der MCF50-NAR-TT+FS ist die optimale Wahl für den Schutz Ihrer elektrischen Anlagen.

Produktinfos

Typ: 1+2
Montageart: Sammelschiene 40 mm
Schutzpegel: ≤1,5 kV
Blitzstromableitvermögen: 50 kA (10/350) 3+NPE
Vorsicherung: max. 160 A gL/gG
Anschlussquerschnitt (min.): 10 mm²
Anschlussquerschnitt (max.): 35 mm²
Ansprechzeit: <100 ns
Betriebstemperatur max.: 80 °C
Betriebstemperatur min.: -40 °C
Luftfeuchtigkeit max.: 95 %
Luftfeuchtigkeit min.: 5 %
Höchste Dauerspannung (L-N): 255 V
Höchste Dauerspannung (N-PE): 255 V
Blitzstoßstrom (10/350 μs) [N-PE]: 50 kA
Einbauort: Innenraum
Fernsignalisierung: Ja
Schutzart: IP20
Signalisierung am Gerät: optisch
Drehmoment: 3,5 Nm

LightningController

  • Schutzpegel ≤1,5 kV zum Schutz der Endgeräte
  • Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG
  • Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100
  • Höchste Dauerspannung AC: 255V
  • Schutzart: IP20

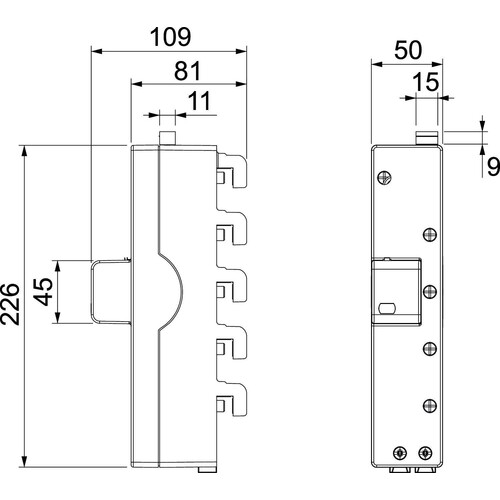

  • Abmessungen: B 50 x H 109 x T 226 mm
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Schutzpegel: 1.5 kV
Mit Fernmeldekontakt: sonstige
Baugröße: sonstige
Montageart: Sammelschiene
Folgestromlöschfähigkeit: 0.1 kA
Signalisierung am Gerät: optisch
Weitere Details
Blitzstoßstrom (10/350): 12.5 kA
Nennableitstoßstrom (8/20): 20 kA
Höchste Dauerspannung AC: 255 V
Höchste Dauerspannung DC: 230 V
Schutzpegel L-N: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): Sammelschiene mm²
Ausblasend: Ja
Prüfklasse Typ 1: Typ 1 und 2
Schutzpegel (DC+ - DC-): 1.5 kV
Spezifische Energie (W/R): 0.1 kJ/Ohm
Netzform DC: Nein
Netzform IT: Nein
Netzform TN: Ja
Netzform TN-C: Nein
Netzform TN-S: Ja
Netzform TT: Ja
Netzform sonstige: Nein
Netzform TN-C-S: Ja
Schutzart (IP): IP20
