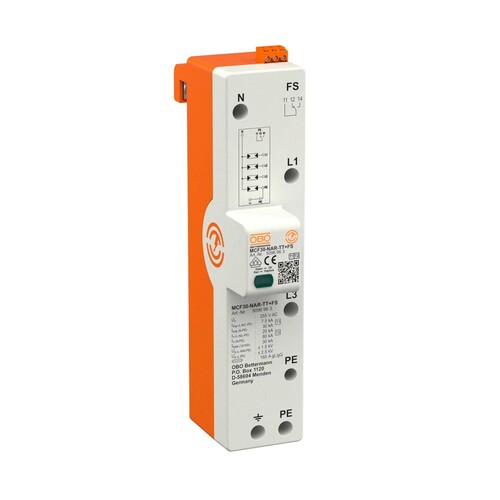

5096963 Obo MCF30- NAR- TT+FS LightningController Rail dreipolig mit

5096963 Obo MCF30- NAR- TT+FS LightningController Rail dreipolig mit

Artikelnummer: 32950576

Katalog Art.Nr.: 2546128

VPE: 1 Stk

EAN: 4012196585571
4012196588107
4012197255091
4012197255107

Herkunftsland: HU

Zolltarifnr.: 85363030

weitere Infos weitere Infos ausblenden

Obo

Hersteller Art. Nr.: 5096963

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-S- und TT-Systeme, , , ¿ Schutzpegel ¿1,5 kV zum Schutz der Endgeräte ¿ Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305), , ¿ Blitzstromableitvermögen bis 30 kA (10/350) 3+NPE ¿ Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53), , ¿ Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG ¿ Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100, , ¿ Mit potentialfreiem Wechslerkontakt zur Fernsignalisierung Anwendung: Gebäude mit Freileitungseinspeisung.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der OBO MCF30-NAR-TT+FS LightningController ist ein hochentwickelter Kombiableiter vom Typ 1+2, der speziell für die Montage auf 40-mm-Sammelschienen in TN-S- und TT-Systemen konzipiert wurde. Mit einem Schutzpegel von ≤1,5 kV schützt er Ihre Endgeräte effektiv vor Überspannungen. Der LightningController kann Blitzströme von bis zu 30 kA (10/350) ableiten und erfüllt die Anforderungen der VDE-Normen. Zudem bietet er eine Folgestromlöschfähigkeit von bis zu 50 kA und ist für einen maximalen Überstromschutz von 160 A geeignet. Die Betriebstemperatur reicht von -40 °C bis 80 °C, während die Luftfeuchtigkeit zwischen 5 % und 95 % liegen kann. Mit einem optischen Signalgeber ermöglicht dieser Controller eine einfache Überwachung des Betriebszustands. Ideal für den Einsatz in Gebäuden mit Freileitungseinspeisung, bietet er zuverlässigen Schutz und Sicherheit.

Produktinfos

Typ:	1+2
Montageart:	40 mm Sammelschiene
Schutzpegel:	≤1,5 kV
Blitzstromableitvermögen:	30 kA (10/350) 3+NPE
Folgestromlöschend:	bis 50 kA
Max. Vorsicherung:	160 A
Anschlussquerschnitt (min.):	10 mm²
Anschlussquerschnitt (max.):	35 mm²
Ansprechzeit:	<100 ns
Betriebstemperatur max.:	80 °C
Betriebstemperatur min.:	-40 °C
Luftfeuchtigkeit max.:	95 %
Luftfeuchtigkeit min.:	5 %
Einbauort:	Innenraum
Schutzart:	IP20
Nennspannung AC:	230 V
Nennfrequenz:	50 Hz
Maximaler Ableitstoßstrom (8/20 μs):	50 kA
Höchste Dauerspannung (L-N):	255 V
Höchste Dauerspannung (N-PE):	255 V
Signalisierung am Gerät:	optisch

LightningController

Schutzpegel ≤1,5 kV zum Schutz der Endgeräte
Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG
Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100
Höchste Dauerspannung AC: 255V
Schutzart: IP20

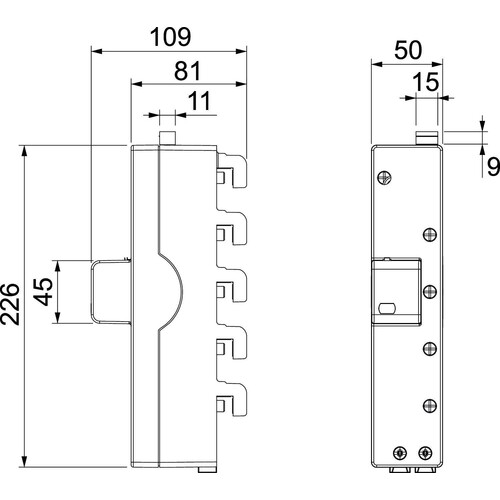

Abmessungen: B 50 x H 109 x T 226 mm

Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Nennspannung AC:	230 V
Schutzpegel:	1.5 kV
Mit Fernmeldekontakt:	sonstige
Baugröße:	sonstige
Montageart:	Sammelschiene
Folgestromlöschfähigkeit:	0.1 kA
Signalisierung am Gerät:	optisch
Weitere Details
Blitzstoßstrom (10/350):	7.5 kA
Nennableitstoßstrom (8/20):	20 kA
Höchste Dauerspannung AC:	255 V
Höchste Dauerspannung DC:	230 V
Schutzpegel L-N:	1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):	Sammelschiene mm²
Ausblasend:	Ja
Prüfklasse Typ 1:	Typ 1 und 2
Schutzpegel (DC+ - DC-):	1.5 kV
Spezifische Energie (W/R):	0.1 kJ/Ohm
Netzform DC:	Nein
Netzform IT:	Nein
Netzform TN:	Ja
Netzform TN-C:	Nein
Netzform TN-S:	Ja
Netzform TT:	Ja
Netzform sonstige:	Nein
Netzform TN-C-S:	Ja
Schutzart (IP):	IP20
