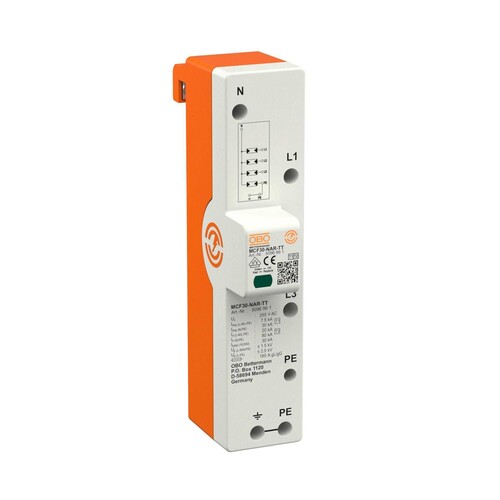

5096961 Obo MCF30- NAR- TT LightningController Rail dreipolig mit

32950569
1835738
1 Stk
4012196585564
4012196588091
4012197255077
4012197255084
HU
85363030
Obo
5096961
beantwortete(n) Fragen weitere Varianten
Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-S- und TT-Systeme, , , ¿ Schutzpegel ¿1,5 kV zum Schutz der Endgeräte ¿ Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305), , ¿ Blitzstromableitvermögen bis 30 kA (10/350) 3+NPE ¿ Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53), , ¿ Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG ¿ Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100, , , Anwendung: Gebäude mit Freileitungseinspeisung.
Anmerkungen zur LIMMERT-KI

Der OBO MCF30-NAR-TT LightningController ist ein hochentwickelter Kombiableiter vom Typ 1+2, der speziell für die Montage auf 40-mm-Sammelschienen in TN-S- und TT-Systemen konzipiert wurde. Mit einem Schutzpegel von ≤1,5 kV schützt er effektiv Endgeräte vor Überspannungen. Das Gerät bietet ein Blitzstromableitvermögen von bis zu 30 kA (10/350) und erfüllt die Anforderungen der VDE 0100-534. Es ist für den Einsatz in Gebäuden mit Freileitungseinspeisung geeignet und bietet eine hohe Folgestromlöschfähigkeit bis zu 50 kA. Der MCF30-NAR-TT hat kompakte Abmessungen von 226 mm Länge, 50 mm Breite und 109 mm Höhe, und ist für Temperaturen von -40 °C bis 80 °C ausgelegt. Mit einer Schutzart von IP20 ist er ideal für den Innenbereich geeignet.

Produktinfos

Typ: Kombiableiter Typ 1+2
Montageart: Sammelschiene 40 mm
Schutzpegel: ≤1,5 kV
Blitzstromableitvermögen: bis 30 kA (10/350) 3+NPE
Folgestromlöschend: bis 50 kA
Maximale Vorsicherung: 160 A
Betriebstemperatur max.: 80 °C
Betriebstemperatur min.: -40 °C
Länge: 226 mm
Breite: 50 mm
Höhe: 109 mm
Gewicht: 107,504 kg
Leiterquerschnitt flexibel (min.): 10 mm²
Leiterquerschnitt starr (max.): 35 mm²
Luftfeuchtigkeit max.: 95 %
Luftfeuchtigkeit min.: 5 %
Nennspannung AC: 230 V
Netzform: TN-S, TT
Schutzart: IP20

LightningController

  • Schutzpegel ≤1,5 kV zum Schutz der Endgeräte
  • Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG
  • Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100
  • Höchste Dauerspannung AC: 255V
  • Schutzart: IP20

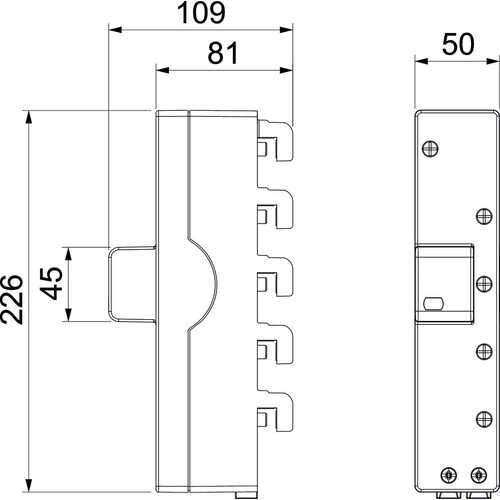

  • Abmessungen: B 50 x H 109 x T 226 mm
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Schutzpegel: 1.5 kV
Mit Fernmeldekontakt: sonstige
Baugröße: sonstige
Montageart: Sammelschiene
Folgestromlöschfähigkeit: 0.1 kA
Signalisierung am Gerät: optisch
Weitere Details
Blitzstoßstrom (10/350): 7.5 kA
Nennableitstoßstrom (8/20): 20 kA
Höchste Dauerspannung AC: 255 V
Höchste Dauerspannung DC: 230 V
Schutzpegel L-N: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): Sammelschiene mm²
Prüfklasse Typ 1: Typ 1 und 2
Schutzpegel (DC+ - DC-): 1.5 kV
Spezifische Energie (W/R): 0.1 kJ/Ohm
Netzform DC: Nein
Netzform IT: Nein
Netzform TN: Ja
Netzform TN-C: Nein
Netzform TN-S: Ja
Netzform TT: Ja
Netzform sonstige: Nein
Netzform TN-C-S: Ja
Schutzart (IP): IP20
