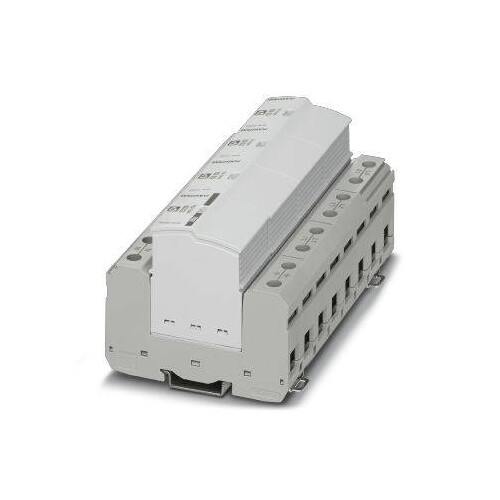

2908264 Phoenix Kombiableiter Typ 1/2

29716646
1087712
1 Stk
DE
85363010
Steckbarer Blitzstromableiter für höhere Nennspannungen, gem. Typ 1 / Class I, für 3-phasige Stromversorgungsnetze, mit separatem N und PE (L1, L2, L3, PE, N).
Anmerkungen zur LIMMERT-KI

Der Phoenix Kombiableiter Typ 1/2 (Artikelnummer 2908264) ist ein steckbarer Blitzstromableiter, der für höhere Nennspannungen in 3-phasigen Stromversorgungsnetzen konzipiert ist. Mit einer maximalen Dauerbetriebsspannung von 440 V AC und einem Nennentladestrom von bis zu 35 kA bietet er zuverlässigen Schutz gegen Überspannungen. Die Schutzart IP20 sorgt für einen sicheren Betrieb unter kontrollierten Bedingungen. Der Kombiableiter ist für Betriebstemperaturen von -40 °C bis 80 °C geeignet und verfügt über einen optischen Statusindikator sowie einen Fernanzeigekontakt. Mit einer kompakten Bauweise von 95,2 mm Höhe, 142,4 mm Breite und 74,5 mm Tiefe (inkl. DIN-Schiene) lässt sich das Gerät einfach installieren und warten. Der Kombiableiter entspricht den IEC-Standards und bietet eine hohe Zuverlässigkeit für industrielle Anwendungen.

Produktinfos

Höhe: 95,2 mm
Breite: 142,4 mm
Tiefe: 74,5 mm (inkl. DIN-Schiene 7,5 mm)
Schutzart: IP20
Betriebstemperatur: -40 °C ... 80 °C
Lagertemperatur: -40 °C ... 80 °C
Höhe über NN: ≤ 2000 m
Erlaubte Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 5g (5 - 500 Hz/2.5 h/X, Y, Z)
Nennspannung U N: 400/690 V AC
Nennfrequenz f N: 50 Hz (60 Hz)
Maximale Dauerbetriebsspannung U C: 440 V AC
Nennentladestrom I (8/20) µs (L-N) n: 35 kA
Nennentladestrom I (8/20) µs (L-PE) n: 35 kA
Nennentladestrom I (8/20) µs (N-PE) n: 100 kA
Maximaler Entladestrom I (8/20) µs (L-N) max: 50 kA
Maximaler Entladestrom I (8/20) µs (L-PE) max: 50 kA
Impulsentladestrom (10/350) µs (L-N), Ladung: 17,5 As
Impulsentladestrom (10/350) µs (L-N), spezifische Energie: 310 kJ/Ω
Impulsentladestrom (10/350) µs (L-PE), Ladung: 17,5 As
Impulsentladestrom (10/350) µs (L-PE), spezifische Energie: 310 kJ/Ω
Impulse Entladestrom (10/350) µs (N-PE), Ladung: 50 As
Impulse Entladestrom (10/350) µs (N-PE), spezifische Energie: 2500 kJ/Ω
Maximaler Backup-Schutzschalter: 125 A (gG)

Kombiableiter

  • Maße: B 142,4 x H 95,2 x T 74,5 mm
  • Schutzart: IP20
  • Umgebungstemperatur: -40°C … 80°C
  • Montageart: Tragschiene 35mm
  • Farbe: lichtgrau
  • Anschlussart: Steck-/Schraubanschluss über COMBICON
  • Schraubengewinde: M2
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Schutzpegel: 2.5 kV
    Mit Fernmeldekontakt: Ja
    Baugröße: sonstige
    Montageart: sonstige
    Folgestromlöschfähigkeit: 50 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Blitzstoßstrom (10/350): 35 kA
    Nennableitstoßstrom (8/20): 35 kA
    Höchste Dauerspannung AC: 440 V
    Schutzpegel L-N: 2.5 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
    Ausblasend: Nein
    Prüfklasse Typ 1: Ja
    Netzform DC: Nein
