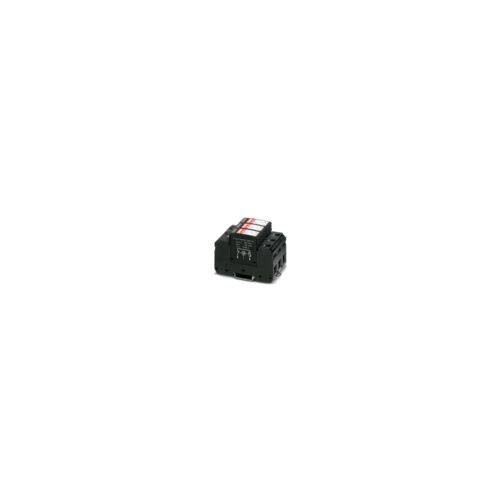

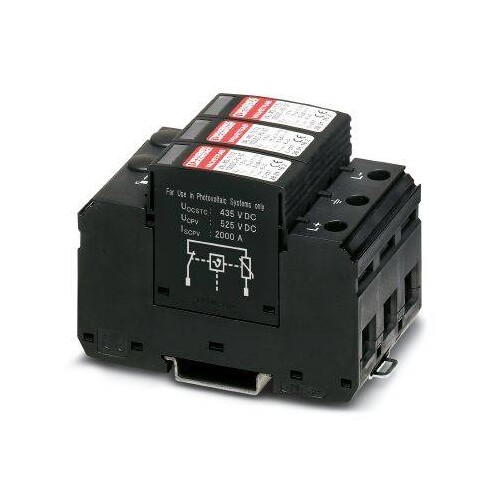

2801160 Phönix Contact VAL-MS-T1/T2 Überspannungsableiter 1000VDC 2+V

20142010
4398444
1 Stk
4046356714334
DE
85363030

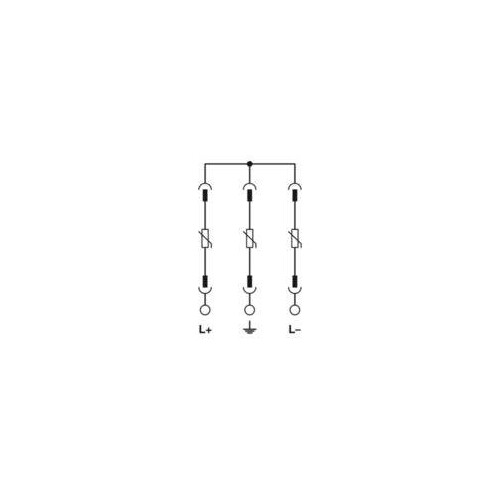

Blitzstrom- / Überspannungsableiter für 2-polige isolierte und geerdete PV-Gleichspannungssysteme 1000 V DC, für Tragschienenmontage, 3-poliges Basiselement, drei steckbare temperaturüberwachte Schutzelemente, Statusmeldung an jedem Stecker.
Anmerkungen zur LIMMERT-KI

Der Phönix Contact VAL-MS-T1/T2 Überspannungsableiter ist ein hochqualitativer Blitzstrom- und Überspannungsableiter, der speziell für 2-polige isolierte und geerdete PV-Gleichspannungssysteme mit einer Betriebsspannung von bis zu 1000 V DC entwickelt wurde. Mit einer kompakten Bauform für die Tragschienenmontage und einer Breite von 53,4 mm sowie einer Höhe von 89,8 mm bietet er eine einfache Installation und Wartung. Der Überspannungsableiter verfügt über steckbare, temperaturüberwachte Schutzelemente und eine optische Statusmeldung, die eine schnelle Fehlerdiagnose ermöglicht. Die Schutzart IP20 und der breite Temperaturbereich von -40 °C bis 80 °C machen ihn ideal für den Einsatz in verschiedenen Umgebungen. Mit einem Nennlaststrom von 80 A und einem maximalen Ableitstoßstrom von 40 kA bietet er zuverlässigen Schutz für Ihre elektrischen Systeme.

Produktinfos

Betriebsspannung: 1000 V DC
Anschlussart: Schraubanschluss
Anzugsdrehmoment: 3 Nm (1,5 mm² ... 16 mm²), 4,5 Nm (25 mm² ... 35 mm²)
Leiterquerschnitt flexibel: 1,5 mm² ... 25 mm²
Leiterquerschnitt starr: 1,5 mm² ... 35 mm²
Maße (B x H x T): 53,4 mm x 89,8 mm x 65,7 mm
Bauform: Tragschienenmodul zweiteilig steckbar
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
Nennlaststrom IL: 80 A
Nennableitstoßstrom In (8/20) µs: 15 kA
Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
Restspannung Ures (bei 5 kA): ≤ 2,9 kV
Ansprechzeit tA: ≤ 25 ns
Zugänglichkeit: Zugänglich
Blitzprüfstrom (10/350) µs, Ladung: 2,5 As
Blitzprüfstrom (10/350) µs, spezifische Energie: 6,25 kJ/Ω

Überspannungsableiter

  • Maße: B 53,4 x H 89,8 x T 65,7 mm
  • Schutzart: IP20
  • Umgebungstemperatur: -40°C … 80°C
  • Einbauort: Innenraum
  • Montageart: Tragschiene 35mm
  • Farbe: tiefschwarz
  • Anschlussart: Schraubanschluss
  • Schraubengewinde: M5
