2800644 Phoenix VAL MS T1/T2 335/12.5/4+0-FM

27729605
1 Stk
4046356624268
DE
85363030

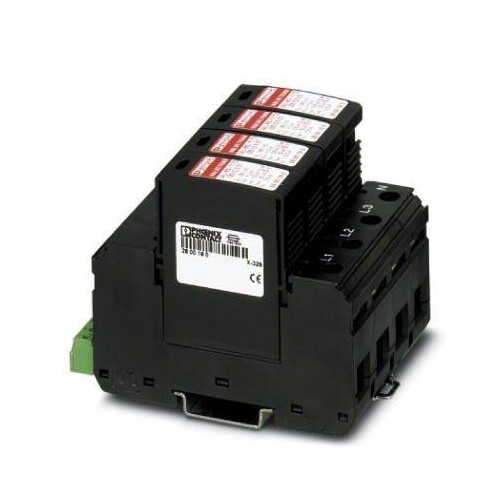

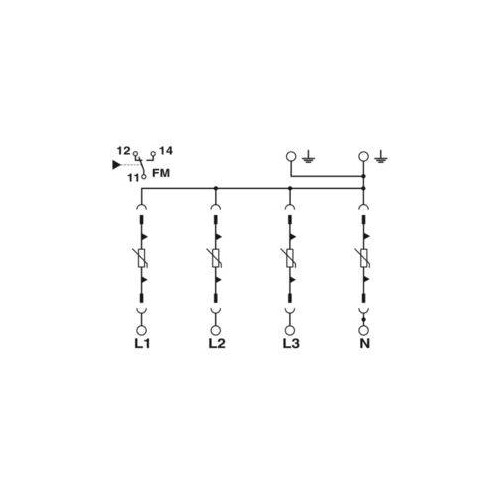

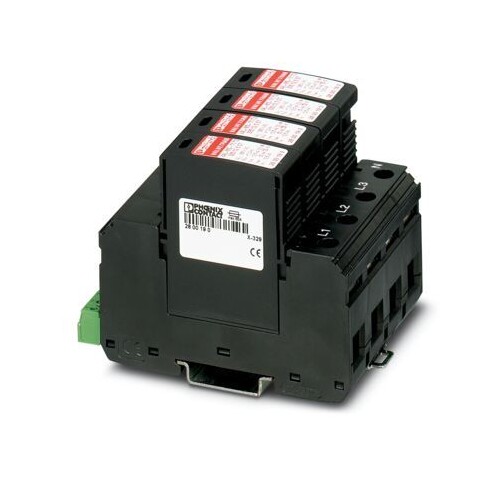

Steckbarer Blitzstromableiter auf Varistorbasis für 3-phasige TN-S Stromversorgungsnetze mit separatem N und PE (5-Leitersystem: L1, L2, L3, N, PE), für die Blitzschutzklassen III und IV, mit Fernmeldekontakt.
Anmerkungen zur LIMMERT-KI

Der Phoenix VAL MS T1/T2 335/12.5/4 0-FM ist ein hochentwickelter Blitzstromableiter, der speziell für 3-phasige TN-S Stromversorgungsnetze entwickelt wurde. Mit einer Nennfrequenz von 50 Hz (60 Hz) und einer maximalen Entladungskapazität von 12.5 kA pro Position bietet er zuverlässigen Schutz in Blitzschutzklassen III und IV. Die kompakte Bauweise mit einer Breite von 71,2 mm und einer Höhe von 98,7 mm ermöglicht eine einfache Montage auf einer DIN-Schiene. Der Ableiter verfügt über einen optischen Fernmeldekontakt zur Fehleranzeige und ist vibrationsfest, was die Sicherheit bei der Nutzung erhöht. Darüber hinaus ist der VAL MS T1/T2 für eine Betriebstemperatur von -40 °C bis 80 °C geeignet und bietet somit hohe Flexibilität in verschiedenen Umgebungen.

Produktinfos

Produkttyp: Ableiterkombination
Produktfamilie: VALVETRAB MS
IEC-Testklassifikation: I / II
T1 / T2: Ja
EN-Typ: T1 / T2
Stromversorgungssystem: TN-S
Typ: DIN-Schienenmodul, zweigeteilt, teilbar
Anzahl der Positionen: 4
Fernmeldekontakt: Optisch, Fernanzeige
Überspannungskategorie: III
Verschmutzungsgrad: 2
Nennfrequenz fN: 50 Hz (60 Hz)
Betriebsstrom: 5 mA AC ... 1.5 A AC, 1 A DC
Betriebsspannung: 5 V AC ... 250 V AC, 30 V DC
Anschlussmethode: Schraubanschluss
Schraubengewinde: M5
Drehmoment: 3 Nm (1.5 mm² ... 16 mm²), 4.5 Nm (25 mm² ... 35 mm²)
Abisolierlänge: 16 mm
Querschnitt flexible Leiter: 1.5 mm² ... 25 mm²
Querschnitt starre Leiter: 1.5 mm² ... 35 mm²
Querschnitt AWG: 15 ... 2
Bauhöhe: 98.7 mm
Breite: 71.2 mm
Tiefe: 77.5 mm (inkl. DIN-Schiene 7.5 mm)
Farbe: schwarz (RAL 9005)
Flammwidrigkeitsklasse: UL 94 V-0
Betriebstemperatur: -40 °C ... 80 °C
Lagertemperatur: -40 °C ... 80 °C
Schutzart: IP20 (nur wenn alle Anschlussstellen genutzt werden)

Blitzstrom-/ Überspannungsableiter

  • Maße: B 71,2 x H 98,7 x T 77,5 mm
  • Schutzart: IP20
  • Umgebungstemperatur: -40°C … 80°C
  • Montageart: Tragschiene 35mm
  • Farbe: tiefschwarz
  • Anschlussart: Schraubanschluss
  • Schraubengewinde: M5
