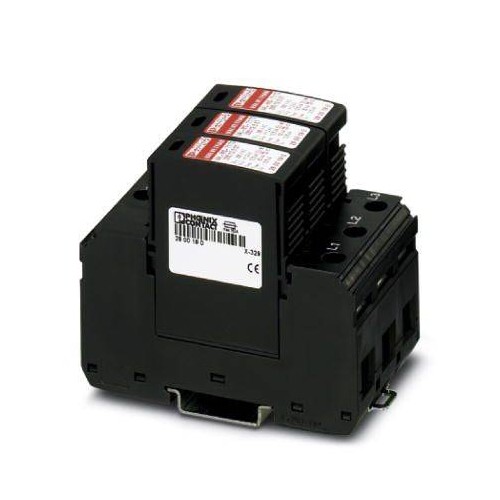

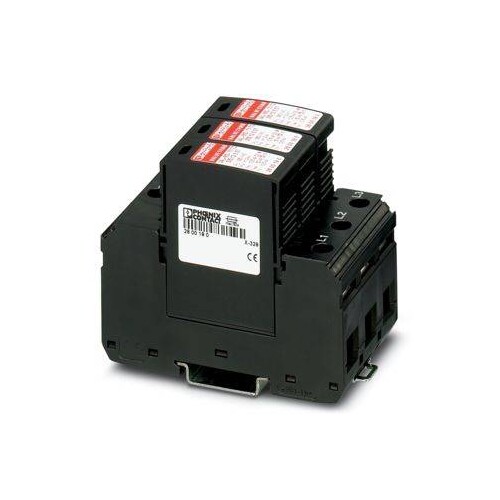

2800189 Phoenix Überspannungsableiter 4p VAL-MS-T1/T2 335/12,5/3+0

21630569
1801800
1 Stk
4046356518604
DE
85363030

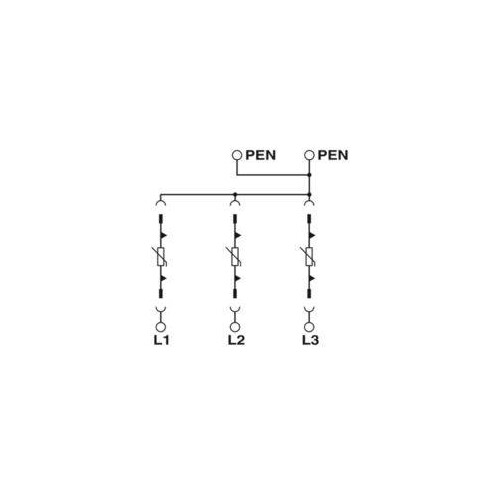

Universeller steckbarer Blitzstrom- / Überspannungsableiter auf Varistorbasis für 3-phasige Stromversorgungsnetze mit gemeinsamem N und PE (4-Leitersystem: L1, L2, L3, PEN).
Anmerkungen zur LIMMERT-KI

Der Phoenix Überspannungsableiter Typ VAL-MS-T1/T2 335/12,5/3+0 ist ein universeller steckbarer Blitzstrom- und Überspannungsableiter auf Varistorbasis, der speziell für 3-phasige Stromversorgungsnetze mit gemeinsamem Neutralleiter und Schutzleiter (4-Leitersystem) konzipiert wurde. Mit einer Nennspannung von 240/415 V AC und einer höchsten Dauerspannung von 335 V AC bietet er zuverlässigen Schutz gegen Überspannungen. Der Ableiter ist für den Betrieb in einem Temperaturbereich von -40 °C bis 80 °C geeignet und weist eine Schutzart von IP20 auf. Die mechanische Kodierung aller Steckplätze und die thermische Abtrennvorrichtung jedes Steckers gewährleisten eine sichere und einfache Handhabung. Mit einer Gesamtableitstoßstromkapazität von 150 kA ist dieser Überspannungsableiter ideal für den Einsatz in kritischen Anwendungen, wo eine hohe Verfügbarkeit und Sicherheit erforderlich sind.

Produktinfos

Höhe: 89,8 mm
Breite: 53,4 mm
Tiefe: 77,5 mm (inkl. Tragschiene 7,5 mm)
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Nennspannung U N: 240/415 V AC (TN-C)
Nennfrequenz f N: 50 Hz (60 Hz)
Höchste Dauerspannung U C: 335 V AC
Nennlaststrom I L: 80 A
Nennableitstoßstrom I (8/20) µs n: 12,5 kA
Maximaler Ableitstoßstrom I (8/20) µs max: 50 kA
Gesamtableitstoßstrom I (8/20) µs total: 150 kA
Anschlussart: Schraubanschluss
Schraubengewinde: M5
Anzugsdrehmoment: 3 Nm (1,5 mm² ... 16 mm²) / 4,5 Nm (25 mm² ... 35 mm²)
Leiterquerschnitt flexibel: 1,5 mm² ... 25 mm²
Leiterquerschnitt starr: 1,5 mm² ... 35 mm²
Montageart: Tragschiene: 35 mm

Blitzstrom- / Überspannungsableiter

  • Maße: B 53,4 x H 89,8 x T 77,5 mm
  • Schutzart: IP20
  • Umgebungstemperatur (Betrieb/Lagerung/Transport): -40°C…80°C
  • Montageart: Tragschiene 35mm
  • Farbe: tiefschwarz
  • Polzahl: 3
  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Nennspannung: 240/415 V AC
  • Anschlussart: Schraubanschluss
  • Schraubengewinde: M5
  • Abisolierlänge: 16mm
