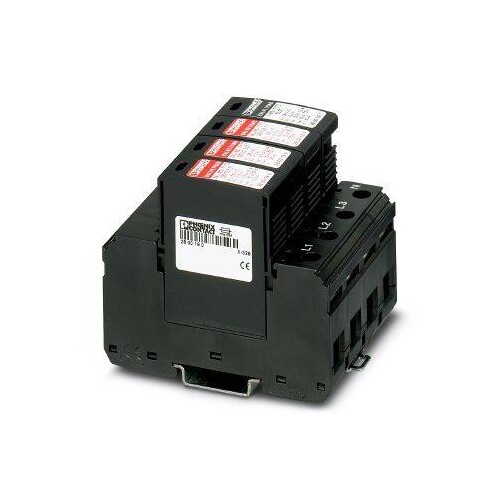

2800184 PHÖNIX VAL-MS-T1/T2 335/12.5/3+1 Blitzstrom- / Überspannungsableiter Typ

22004223
1801796
1 Stk
4046356518567
DE
85363030
Universeller steckbarer Blitzstrom- / Überspannungsableiter auf Varistorbasis für 3-phasige Stromversorgungsnetze mit separatem N und PE (5-Leitersystem: L1, L2, L3, N, PE), für die Blitzschutzklassen III und IV.
Anmerkungen zur LIMMERT-KI

Der PHÖNIX VAL-MS-T1/T2 335/12.5/3+1 ist ein universeller Blitzstrom- und Überspannungsableiter, der auf Varistorbasis für 3-phasige Stromversorgungsnetze konzipiert ist. Mit einer kompakten Baugröße von 90 mm Höhe, 71,2 mm Breite und 77,5 mm Tiefe, eignet er sich ideal für den Einsatz in Blitzschutzklassen III und IV. Der Ableiter bietet eine Nennspannung von 240 V AC und eine maximale Dauerbetriebs-Spannung von 335 V AC. Er ist mit einem IP20 Schutzgrad klassifiziert und kann in einem Temperaturbereich von -40 °C bis 80 °C betrieben werden. Die Montage erfolgt einfach auf einer DIN-Schiene. Dank seiner hohen Entladestromkapazität von bis zu 50 kA (N-PE) bietet er zuverlässigen Schutz gegen Überspannungen. Der VAL-MS-T1/T2 ist eine ideale Lösung für industrielle Anwendungen, die eine robuste und zuverlässige Überspannungsschutzlösung erfordern.

Produktinfos

Höhe: 90 mm
Breite: 71,2 mm
Tiefe: 77,5 mm
Schutzart: IP20
Betriebstemperatur: -40 °C ... 80 °C
Montageart: DIN-Schiene 35 mm
Anzahl der Positionen: 4
Nennspannung U N: 240 V AC
Maximale Dauerbetriebs-Spannung U C: 335 V AC
Nennfrequenz f N: 50 Hz (60 Hz)
Nennstrom I L: 80 A
Max. Entladestrom I (8/20) µs (L-N): 12,5 kA
Max. Entladestrom I (8/20) µs (N-PE): 50 kA
Verbindungsmethode: Schraubanschluss
Gehäusematerial: PBT / PA
Entflammbarkeitsklasse nach UL 94: V0
Blitzschutzklasse: III-IV /50 kA (TT, TN-C-S)

Überspannungsableiter

  • Universeller steckbarer Blitzstrom- / Überspannungsableiter auf Varistorbasis für
  • 3-phasige Stromversorgungsnetze
  • Schutzart: IP20
  • Umgebungstemperatur: - 40 C° ... 80 C°
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Schutzpegel: 1.7 kV
Mit Fernmeldekontakt: Nein
Baugröße: sonstige
Montageart: sonstige
Folgestromlöschfähigkeit: 0.1 kA
Signalisierung am Gerät: optisch
Weitere Details
Blitzstoßstrom (10/350): 12.5 kA
Nennableitstoßstrom (8/20): 12.5 kA
Höchste Dauerspannung AC: 335 V
Schutzpegel L-N: 1.2 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Ausblasend: Nein
Prüfklasse Typ 1: Ja
Netzform DC: Nein
