952710 Dehn Sockel 1 polig für Leiterplattenmon-

22901585
2885339
72 Stk
4013364149830
DE
85366930
952710
beantwortete(n) Fragen weitere Varianten

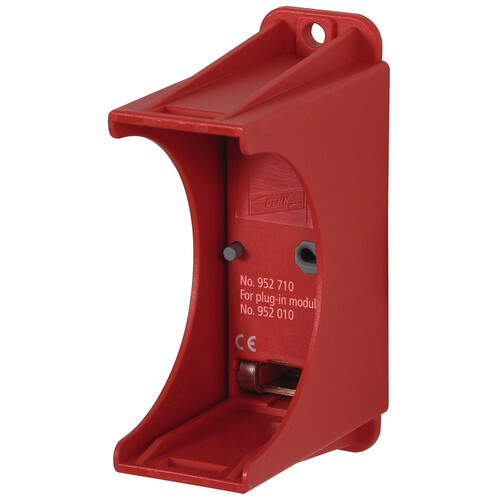

Einpoliger Sockel zur Montage auf Geräteleiterplatten für DEHNguard Module. Zum Einsatz im Blitz-Schutzzonen-Konzept an Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der einpolige Sockel DG PCB 275 FM von Dehn ist speziell für die Montage auf Leiterplatten von Geräten konzipiert und ermöglicht die Integration von DEHNguard Schutzmodulen. Mit einer maximalen Nennspannung von 275 V und einem breiten Betriebstemperaturbereich von -40 °C bis +80 °C ist dieser Sockel ideal für den Einsatz in der Energietechnik. Das Gehäuse besteht aus thermoplastischem Material in roter Farbe und erfüllt die UL 94 V-0 Norm. Mit der Schutzart IP 20 bietet der Sockel einen grundlegenden Schutz für die installierten Module. Der Sockel ist mit einem Wechslerkontakt für die Fernsignalisierung ausgestattet und hat eine Schaltleistung von bis zu 125 V bei Wechselstrom. Mit einem Gewicht von nur 18 g ist er leicht und einfach zu handhaben, was ihn zur perfekten Wahl für die Verwendung in Blitzschutzsystemen macht.

Produktinfos

Polzahl: 1
Max. Nennspannung (AC): 275 V
Betriebstemperaturbereich: -40 °C bis +80 °C
Montageart: Direkt in PCB gelötet
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Schutzart: IP 20
Fernmeldekontakt: Wechslerkontakt
Schaltleistung (AC): 125 V / 0,1 A
Schaltleistung (DC): 42 V / 0,5 A; 24 V / 1 A; 12 V / 2 A
Löt-Temperatur (Fernmeldekontakt): max. 260 °C / 5 sec.
Gewicht: 18 g

DEHNguard PCB

  • Zugehöriges Schutzmodul: DG MOD 275
  • Höchste Dauerspannung AC: 275 V
  • Betriebstemperaturbereich: -40°C…+80°C
  • Montage auf: direkt eingelötet in die Leiterplatte
  • Schutzart: IP20
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
  • Gewicht: 18g
Preisanzeige nur nach Anmeldung
B

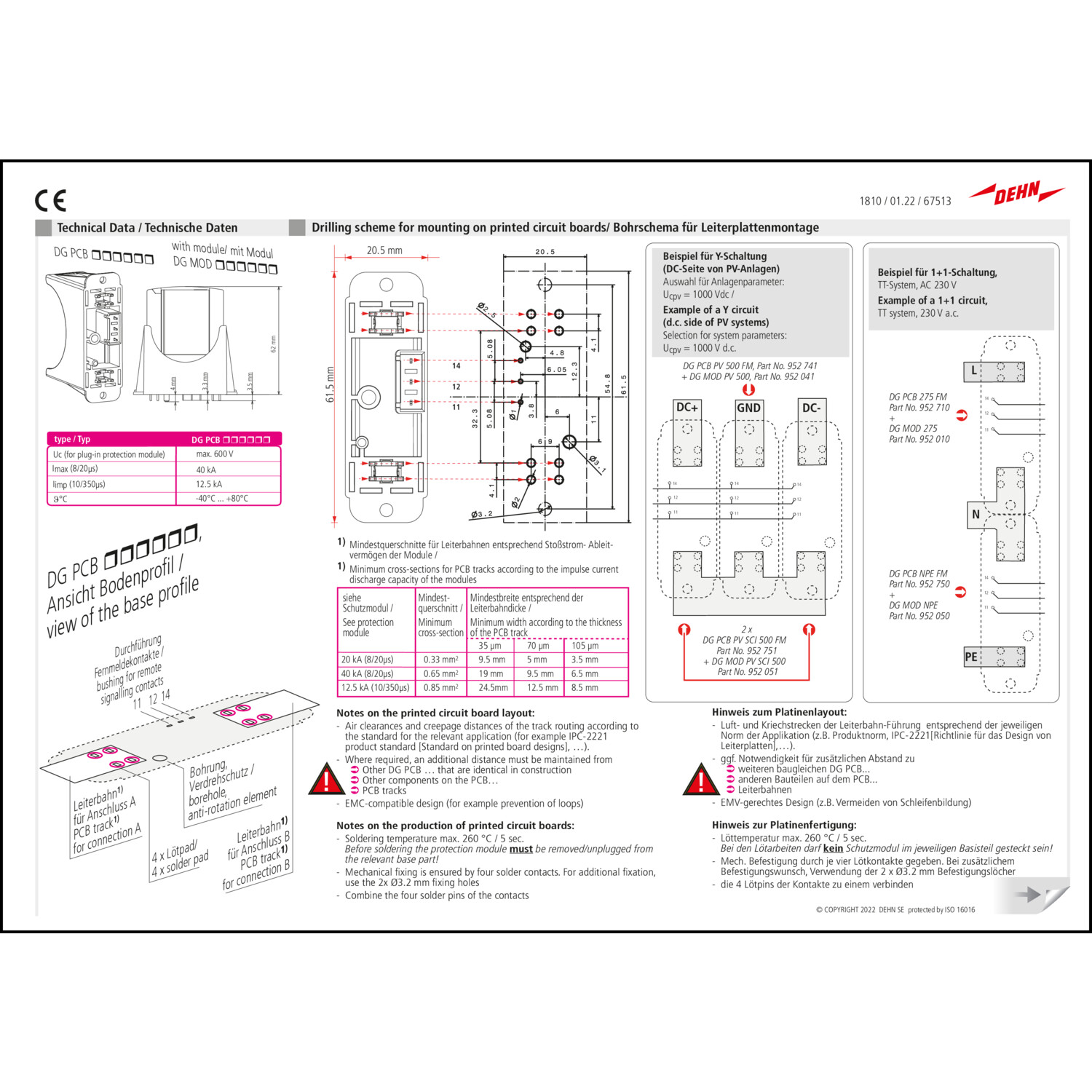

    Katalogseiten

    Produktinfos

    Polzahl: 1
    Anwendung: Energietechnik
    Mit Fernmeldekontakt: Ja
    Montageart: auf Leiterplatte
    Mit Entkopplungsinduktivität: Nein
