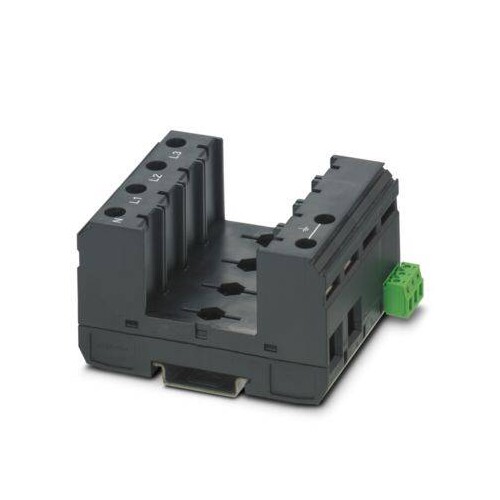

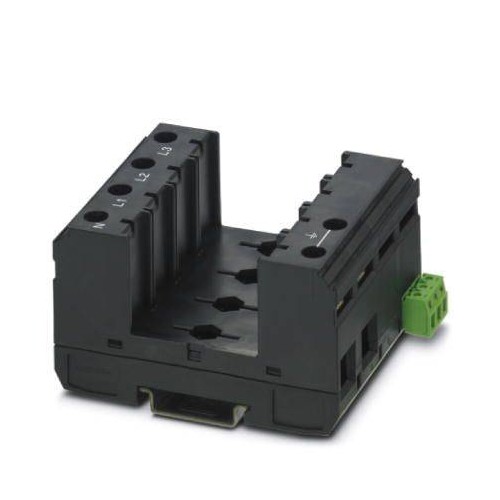

2858674 Phoenix Überspannungsschutzbasiselement Typ 2

28442030
5270137
1 Stk
DE
85366990
Basiselement für Typ 2-Ableiter der Produktreihe VALVETRAB MS, mit Fernmeldekontakt. Ausführung für 3-phasige Stromversorgungen mit separater Leitungsführung von N und PE.
Anmerkungen zur LIMMERT-KI

Das Phoenix Überspannungsschutzbasiselement Typ 2 VAL-MS/3+1-BE/FM-UD ist eine zuverlässige Lösung für den Schutz von elektrischen Anlagen gegen Überspannungen. Mit einer kompakten Baugröße von 98,7 mm Höhe, 71 mm Breite und 51,5 mm Tiefe (inkl. DIN-Schiene) ist es für die Montage auf einer 35 mm DIN-Schiene konzipiert. Es bietet eine maximale Dauerbetriebsspannung von 500 V AC und einen Nennlaststrom von 80 A, was es ideal für 3-phasige Stromversorgungen macht. Die Schutzart IP20 sorgt dafür, dass es in geschützten Umgebungen eingesetzt werden kann. Das Gerät ist für Betriebstemperaturen von -40 °C bis 80 °C ausgelegt und kann in einer Höhe von bis zu 2000 m über dem Meeresspiegel betrieben werden. Mit einem Fernmeldekontakt ermöglicht es eine einfache Überwachung und Signalgebung bei Überspannungsereignissen. Dieses Produkt ist eine ausgezeichnete Wahl für industrielle Anwendungen, die einen hohen Schutzbedarf aufweisen.

Produktinfos

Höhe: 98,7 mm
Breite: 71 mm
Tiefe: 51,5 mm (inkl. DIN-Schiene 7,5 mm)
Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
Umgebungstemperatur (Lager/Transport): -40 °C ... 80 °C
Höhe über dem Meeresspiegel: ≤ 2000 m
Erlaubte Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Schutzart: IP20
Nennfrequenz: 50 Hz (60 Hz)
Maximale Dauerbetriebsspannung: 500 V AC
Nennlaststrom: 80 A
Kurzschlussstromfestigkeit: 25 kA
Max. Sicherung mit V-Typ Durchverdrahtung: 80 A (gG)
Max. Sicherung mit Abzweigdraht: 125 A (gG)
Montageart: DIN-Schiene: 35 mm
Farbe: jet black RAL 9005
Gehäusematerial: PBT
Anzahl der Positionen: 4
Fernmeldekontakt: Ja

Überspannungsschutzbasiselement

  • Maße: B 71 x H 98,7 x T 51,5 mm
  • Schutzart: IP20 (nur bei Benutzung aller Klemmstellen)
  • Umgebungstemperatur (Betrieb/Lagerung/Transport): -40°C…+80°C
  • Material Gehäuse: PBT
  • Farbe: tiefschwarz
  • Montageart: Tragschiene 35 mm
  • Polzahl: 4
  • Nennfrequenz: 50Hz (60Hz)
  • Anschlussart: Steck-/Schraubanschluss über COMBICON
  • Schaltfunktion: Wechsler
  • Schraubengewinde: M5
