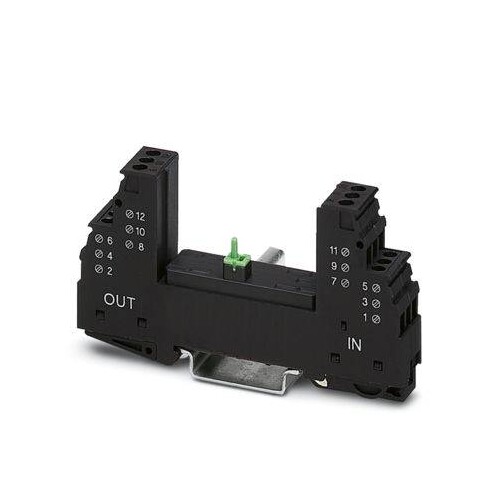

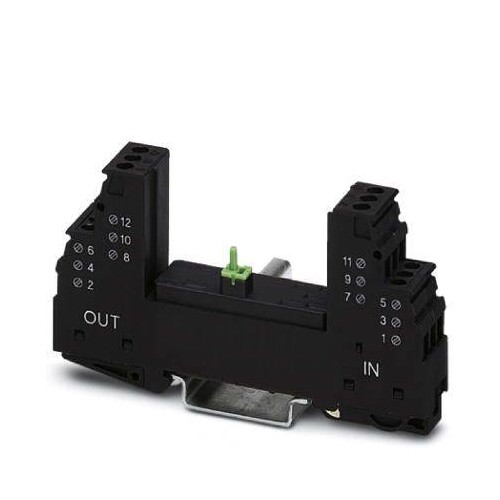

2839376 Phoenix Plugtrab Sockel Basiselement

20345598
5254157
1 Stk
4017918182809
DE
85363010

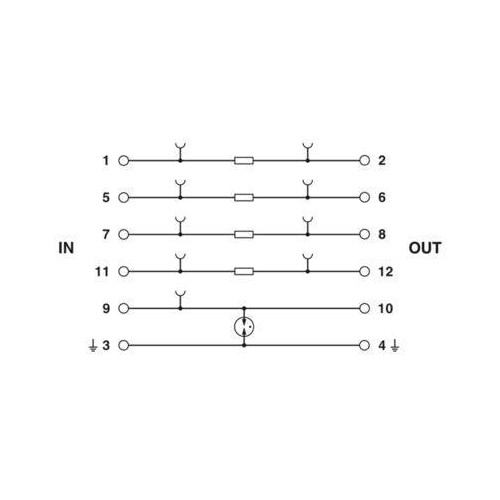

Basiselement für Schutzstecker PT mit Schutzschaltung für 4 Signaladern, mit Gasableiter zwischen den Anschlüssen 3-4 (GND) und 9-10, Montage auf NS 35/7,5 und NS 35/15, Gehäusebreite: 17,5 mm
Anmerkungen zur LIMMERT-KI

Das Phoenix Plugtrab Sockel Basiselement PT 4X1+F-BE ist ein hochentwickeltes Überspannungsschutzmodul, das für den Einsatz mit Schutzsteckern PT konzipiert wurde. Es bietet Schutz für bis zu vier Signaladern und ist mit einer Gasableiter-Schaltung zwischen den Anschlüssen 3-4 (GND) und 9-10 ausgestattet. Mit einem kompakten Design von 17,5 mm Breite, 89,8 mm Höhe und 52 mm Tiefe ist es ideal für die Montage auf Tragschienen NS 35/7,5 und NS 35/15. Das Basiselement garantiert hohen Wartungskomfort durch seinen zweiteiligen Aufbau und bleibt fester Bestandteil der Installation. Es ist für Betriebstemperaturen von -40 °C bis 85 °C geeignet und erfüllt die Schutzart IP20. Zudem ist es nach UL 94 in der Brennbarkeitsklasse V0 klassifiziert, was eine hohe Sicherheit gewährleistet.

Produktinfos

Bauform: Tragschienenmodul zweiteilig steckbar
Gehäusebreite: 17,5 mm
Höhe: 89,8 mm
Tiefe: 52 mm
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
Schutzart: IP20
Brennbarkeitsklasse nach UL 94: V0
Nennstrom I N: 300 mA (45 °C)
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike: ≤ 600 V
Widerstand pro Pfad: 4,7 Ω 10 %
Anschlussart: Schraubanschluss
Anzugsdrehmoment: 0,5 Nm
Leiterquerschnitt flexibel min: 0,2 mm²
Leiterquerschnitt flexibel max: 2,5 mm²
Leiterquerschnitt starr min: 0,2 mm²
Leiterquerschnitt starr max: 4 mm²
Leiterquerschnitt AWG/kcmil min: 24
Leiterquerschnitt AWG/kcmil max: 12

Überspannungsschutzbasiselement

  • Maße: B 17,7 x H 90 x T 51,5 mm
  • Schutzart: IP20
  • Umgebungstemperatur (Betrieb/Lagerung/Transport): -40°C…+85°C
  • Material Gehäuse: PA 6.6
  • Farbe: tiefschwarz
  • Montageart: Tragschiene 35 mm
  • Polzahl: 4
  • Nennspannung: 48 V AC
  • Anschlussart: Schraubanschluss
