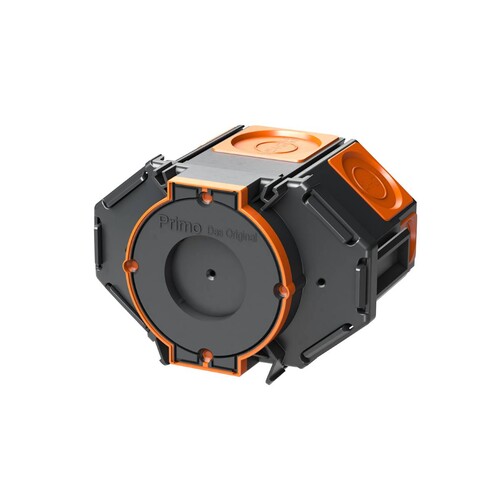

P760 Primo Membrandose M1 bis 32mm Rohrdurchmesser

28102117
1 Stk
4260182064764
DE
39269097

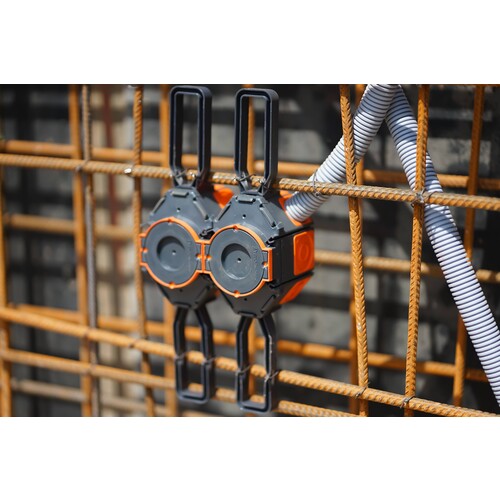

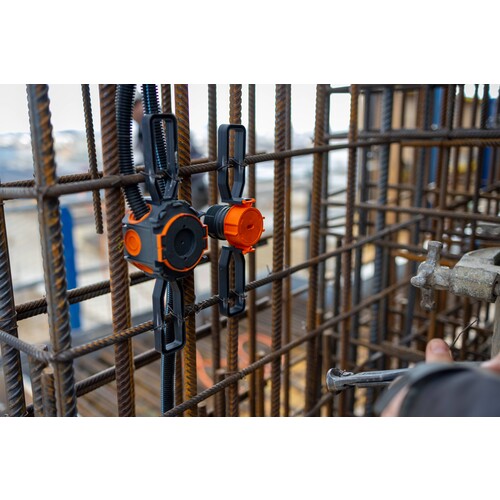

Als Betondose mit Membranen ist bei der Primo Membrandose M1 60 eine werkzeuglose Kabel- und Rohreinführung für M20, M25 und M32 möglich. Die Membran umschließt das Rohr absolut betondicht. Der integrierte Rohrgrip hält das Rohr sicher und zugentlastet im hinteren Teil der Dose fest. Durch die besondere 8-eckige Form steht bei der Installation 70% mehr Klemmraum zur Nutzung als Elektronikdose zur Verfügung. Der Dosendeckel wird auf der Baustelle auf die Schalung genagelt oder im Betonfertigteilwerk geklebt oder mit Magnet befestigt. Für die Befestigung an der Stahlarmierung ist weder ein Gegenlager noch ein Stützelement nötig. Die Betondose wird durch optional erhältliche Flügel mit einem Normabstand von 15 cm zur Türschalung an der Stahlarmierung befestigt. Je nach Befestigungsrichtung der Flügel an der Membrandose ist eine Betonüberdeckung von 20-60 mm möglich. Ein passender Aufsteckrahmen erweitert die Dose um je 2,5 cm für noch mehr Klemmraum.
Anmerkungen zur LIMMERT-KI

Die P760 Primo Membrandose M1 ist eine hochmoderne Lösung für die sichere und effiziente Rohreinführung in Ortbeton und Werksfertigung. Mit einer kompakten Größe von 110 mm Länge, 75 mm Breite und 85 mm Tiefe bietet sie eine achteckige Form, die eine einfache Installation ermöglicht. Die Membrandose ist mit einer integrierten Zugentlastung ausgestattet und garantiert eine luftdichte Abdichtung (Schutzart IP20). Die Verwendung von hochwertigem PP und TPE sorgt für Langlebigkeit und Temperaturbeständigkeit von -5 bis +100 °C. Dank der innovativen Membrantechnik ist die Rohreinführung werkzeuglos möglich, was die Installation erheblich beschleunigt. Die P760 eignet sich ideal für Sichtbeton und verhindert das Eindringen von Betonschleier, wodurch sie besonders auf Baustellen geschätzt wird. Nutzen Sie die Vorteile der P760 Primo Membrandose für Ihre nächsten Bauprojekte.

Produktinfos

Form: Achteckig
Länge: 110 mm
Breite: 75 mm
Tiefe: 85 mm
Einsatzbereich: Ortbeton, Werksfertigung
Schutzart (IP): IP20
Luftdicht: Ja
Durchmesser: 60 mm
Material Gehäuse: PP
Material Einführung: TPE
Temperaturbeständig: -5 bis +100 °C
Betondicht: Ja
Zugentlastung: Integriert
Kombinationsabstand: 71 mm
Montageart: Flügel, Kleber, Magnet, Nagel

Membrandose

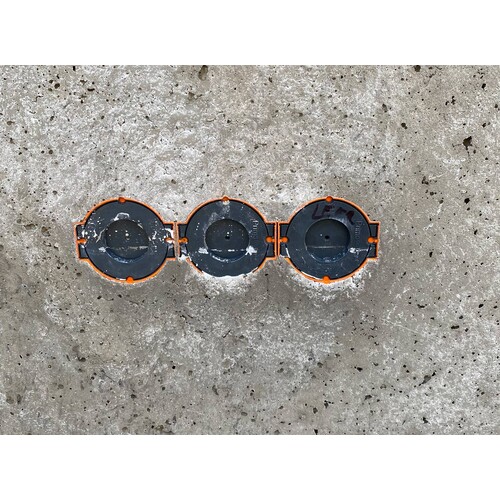

  • Sauberer Abschluss im Sichtbeton durch flexible Dichtkante
  • Sichere Zugentlastung
  • Durch Memantechnik absolut Betondicht
  • Werkzeuglose Rohreinführung in Sekundenschnel-le
  • Kein Abschneiden der Rohre mehr nötig
  • Schnelles Durchverdrahten durch Ausbrechen der Stege

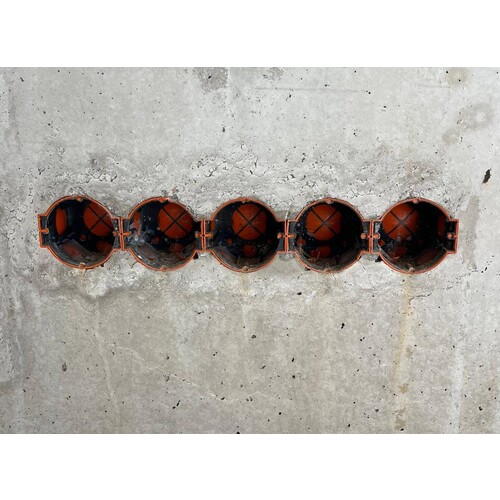

  • Anreihbar- Feste Verbindung durch SCS-Technik
  • Als Deckendose verwendbar
  • Zusatzeinführungen für Kabel
  • Senkrechte Einführung der Leerrohre durch Rohr-einführungen
    am Ende der Dose möglich

„NEU! P760 Membrandose jetzt mit separat erhältlichen aufsteckbaren Flügeln (P761)!“



Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

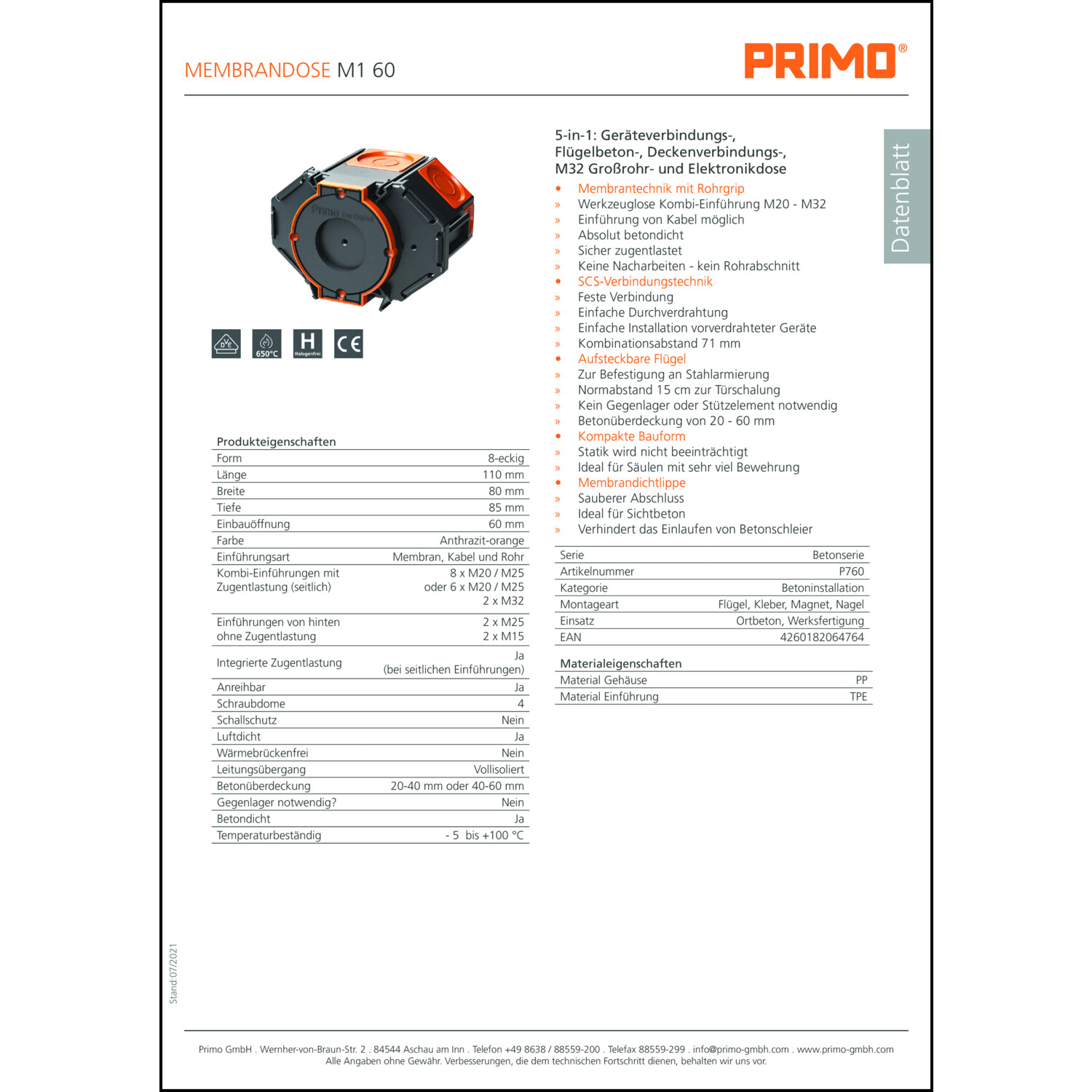

Katalogseiten

Produktinfos

Montageart: Betonbau
Bestückung: ohne
Spezielle Anwendung: schrauben
Schutzart (IP): IP20
Luftdicht: Ja
Durchmesser: 60 mm
Länge: 110 mm
Breite: 75 mm
Tiefe: 95|95 mm
Werkstoff: Kunststoff
Bauform: Geräte-Verbindungsdose/-kasten
Form: achteckig
Funktionserhalt: ohne
Gehäusedurchführung durch Stufenmembran: Nein
Gehäusedurchführung durch Rohrstutzen: Nein
Gehäusedurchführung durch Dichtmembran: Ja
Gehäusedurchführung durch Ausbrechöffnung: Ja
Halogenfrei: Ja
Weitere Details
Ausführung: Einzel
Innentiefe: 80 mm
Für Anzahl Geräteeinsätze: 1
Befestigung der Geräte: schrauben
Mit Schrauben: Nein
Für Rohrdurchmesser: EV007006|15
Für Kabeldurchmesser: 15|15 mm
Rohrarretierung: 1|
Einführung von hinten: Ja
Anzahl der Einführungen: 12
Oberflächenschutz: blau
Farbe: blau
Deckelbefestigung: aufrastend
Plombierbar: Nein
Mit Abschirmung: Nein
Max. Leiterquerschnitt: 2.5 mm²
Polzahl der Klemme: 6
Klemme lagefixiert: Nein
Leuchtenhakenbefestigung: Ja
Stutzen: ohne
Mit Nagellaschen: Ja
Koppelbar: Ja
Ausgerüstet mit drehbarem Ring: Nein
Rohrverriegelung optional: Ja
Anzahl der mitgelieferten Tüllen: Kunststoff
Ausführung Deckel: Montagedeckel
