12508000 HENSEL DK 2525 G Kabelabzweigk. m.Kl 255x205x112,IP66

10116162
2921954
1 Stk
4012591125082
DE
85369010
12508000
beantwortete(n) Fragen weitere Varianten
10-25 mm², Cu 3~ Klemme mit 2 Klemmstellen je Pol 5-polig je Pol 6 x 6 mm² sol, 6 x 10 mm² sol/ f*, 4 x 16 mm² s/ f*, 4 x 25 mm² s/ f*, 2 x 35 mm² s/ f* f* = mit gasdicht verpresster Aderendhülse beigefügte Leitungseinführung: 3 ESM 40, Dichtbereich Ø 17-30 mm Vorprägungen zum ausschlagen: 10xM25/40/50 mit zwei Kabeleinführungen M32 im Boden Deckelverschlüsse ohne Zubehör plombierbar Außenlaschen für die Wandbefestigung beigefügt Farbton: grau, RAL 7035 halogenfrei 10 x Vorprägungen M25/M40/M50
Anmerkungen zur LIMMERT-KI

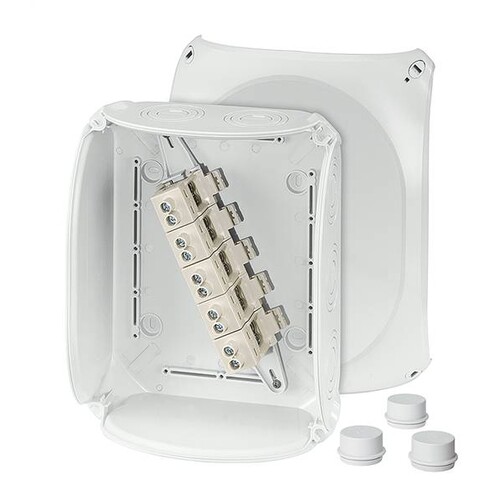

Der HENSEL DK 2525 G Kabelabzweigkasten ist eine robuste und vielseitige Lösung für die sichere Verteilung von elektrischen Leitungen. Mit einem kompakten Design von 255 mm x 205 mm x 112 mm und einer Schutzart von IP66 ist dieser Kasten ideal für den Einsatz in Innenräumen sowie in geschützten Außenbereichen. Er bietet Platz für Kabelquerschnitte von 10 bis 25 mm² und ist mit fünf Polen ausgestattet, die jeweils zwei Klemmstellen bieten. Der Kabelabzweigkasten ist aus halogenfreiem Polycarbonat gefertigt und erfüllt hohe Brandschutzanforderungen. Mit einem Bemessungsstrom von 102 A und einer Bemessungsisolationsspannung von 690 V a.c./d.c. ist er für anspruchsvolle Anwendungen geeignet. Die einfache Montage und die plombierbaren Deckelverschlüsse machen ihn zu einer praktischen Wahl für Elektroinstallationen.

Produktinfos

Kabelquerschnitt: 10-25 mm²
Anzahl der Klemmstellen: 2 je Pol
Anzahl der Pole: 5-polig
Maximaler Leiterquerschnitt: 35 mm²
Dichtbereich: Ø 17-30 mm
Kabeleinführungen: 2 M32 im Boden
Deckelverschlüsse: plombierbar
Farbton: grau, RAL 7035
Bemessungsisolationsspannung: 690 V a.c./d.c.
Bemessungsstrom: 102 A
Anzugsdrehmoment Klemme: 3,0 Nm
Werkstoff: PC (Polycarbonat)
Schutzart: IP 66
Breite: 255 mm
Höhe: 205 mm
Tiefe: 112 mm
Gewicht: 0,966 kg
Einsatzbereich: Geeignet für Innenräume und geschützte Außeninstallation
Umgebungstemperatur: -25 °C bis +40 °C
Relative Luftfeuchte: 50% bei 40 °C, 100% bei 25 °C
Brandschutz: schwer entflammbar, selbstverlöschend
Schutzgrad gegen mechanische Beanspruchung: IK07
Halogenfrei: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Schutzart (IP): IP66
Max. Leiterquerschnitt: 35 mm²
Form: rechteckig
Länge: 255 mm
Breite: 205 mm
Tiefe: 112 mm
Farbe: grau
Bestückung: Klemme
Werkstoff: Kunststoff
Montageart: Wand-/Deckenmontage
Halogenfrei: Ja
Für Rohrdurchmesser: sonstige
Weitere Details
Einführung von hinten: Ja
Anreihbar: Nein
Anzahl der Einführungen: 10
Art der Gehäusedurchführung: Vorprägung
Oberflächenschutz: unbehandelt
Deckel: nicht transparent
Deckelbefestigung: geschraubt
Plombierbar: Ja
Bemessungsisolationsspannung Ui: 690 V
Funktionserhalt: ohne
Mit Abschirmung: Nein
Witterungsbeständig: Nein
Explosionsgeprüfte Ausführung: Nein
Für Ex-Zone Gas: ohne
Für Ex-Zone Staub: ohne
Einsatztemperatur: -25|40 °C
Betriebstemperatur: -25|35 °C
Ausführung Deckel: sonstige
Vergießbar: Nein
Mit Vergussmasse mitgeliefert: Nein
