1406369 Phoenix QPD H 4PE2,5 4X9 16 BK H-Verteiler

23874740
4333439
1 Stk
4046356776172
PL
85366990

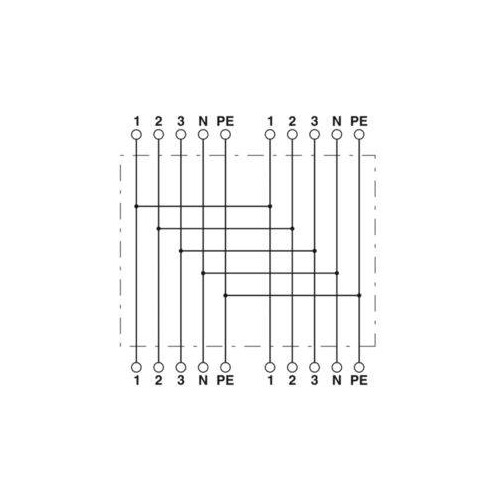

H-Verteiler, QUICKON-Anschluss, Polzahl: 4+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, schwarz, mit vier QUICKON-Muttern, Leitungsaußendurchmesser: 9 mm ... 16 mm, mit einem Verschlussbolzen
Anmerkungen zur LIMMERT-KI

Der Phoenix QPD H 4PE2,5 4X9 16 BK H-Verteiler ist ein innovativer und robuster Verteilungsanschluss, der für eine Vielzahl von Anwendungen geeignet ist. Mit einer kompakten Bauform und einer eleganten schwarzen Farbe bietet dieser H-Verteiler eine einfache Montage dank des QUICKON-Anschlusses, der eine Zeitersparnis von bis zu 80 % beim Anschluss vor Ort ermöglicht. Er unterstützt Leiterquerschnitte von 1,0 mm² bis 2,5 mm² und ist für Nennspannungen bis zu 690 V und Ströme bis zu 20 A ausgelegt. Die Schutzarten IP68 und IP69K gewährleisten einen sicheren Betrieb unter extremen Bedingungen, während die Betriebstemperatur von -40 °C bis 80 °C eine breite Anwendbarkeit garantiert. Der QPD H ist ideal für industrielle Anwendungen, wo Zuverlässigkeit und Sicherheit von größter Bedeutung sind.

Produktinfos

Bauform: H-Verteiler
Farbe: schwarz
Verriegelungsart: Schraubverriegelung
Anschlusstechnik: QUICKON-Anschluss
Anschlussart: IDC-Anschluss
Polzahl: 5 (4+PE)
Schlüsselweite Überwurfmutter: 27 mm
Anzugdrehmoment-Überwurfmutter: 10 Nm
Anzahl der Anschlüsse: 4
Leiterquerschnitt flexibel min.: 1 mm²
Leiterquerschnitt flexibel max.: 2,5 mm²
Leiterquerschnitt starr min.: 1 mm²
Leiterquerschnitt starr max.: 2,5 mm²
Leiterquerschnitt AWG min.: 16
Leiterquerschnitt AWG max.: 14
Leitungsaußendurchmesser: 9 mm ... 16 mm
Schutzart: IP68/IP69K
Betriebstemperatur: -40 °C ... 80 °C
Lagerung/Transport Temperatur: -40 °C ... 80 °C
Temperatur bei Leitungsanschluss: -5 °C ... 50 °C
Nennstrom I N: 20 A
Bemessungsstrom: 20 A
Bemessungsspannung (III/3): 690 V
Bemessungsstoßspannung (III/3): 6 kV
Material Kontakt: Cu
Material Kontaktoberfläche: versilbert
Material Kontaktträger: PA
Isolierstoff: PA
Brennbarkeitsklasse nach UL 94: V0
Überspannungskategorie: III
Verschmutzungsgrad: 3
