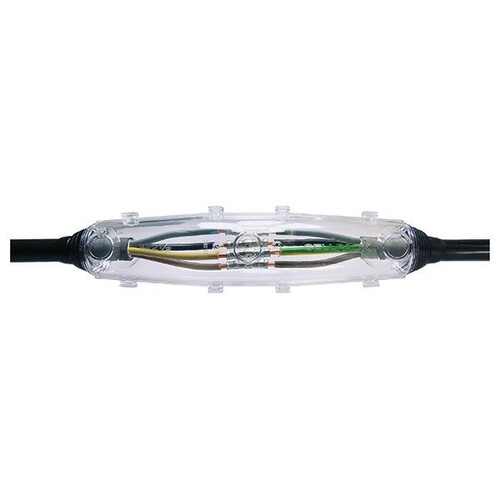

M 1 CELLPACK VERBINDUNGSMUFFE 4X16 MIT GIESSHARZ EG286

01355760
1103201
1 Stk
4010311000053
DE
39095090
Universell verwendbar zum Verbinden von Kunststoffkabeln mit Isolierungen aus PVC, PE, VPE und EPR (z. B. N(A)YY, NYM, TT). Mit hydrolysebeständigem PUR-Gießharz EG. Geeignet für Press- oder Schraubverbinder auf Kupfer- und Aluminiumleiter.
Anmerkungen zur LIMMERT-KI

Die M 1 Cellpack Verbindungsmuffe ist eine hochwertige Gießharz-Muffe, die speziell für die Verbindung von Kabeln mit Isolierungen aus PVC, PE, VPE und EPR entwickelt wurde. Mit einer maximalen Kabelgröße von 22 mm und einer minimalen Kabelgröße von 9 mm eignet sich diese Muffe ideal für Anwendungen in Innenräumen, Freiluft und Erdreich. Sie bietet hervorragenden mechanischen Schutz und ist beständig gegen chemische Einflüsse sowie UV-Strahlen. Die Gießharz-Muffe ist halogenfrei und ermöglicht eine einfache und schnelle Montage durch das praktische Zweikammer-Mischbeutel-System. Zudem ist sie typgeprüft nach EN 50393 und bietet eine Spannungsebene von 0,6/1 (1,2) kV. Diese Muffe ist die optimale Lösung für eine zuverlässige und langlebige Kabelverbindung.

Produktinfos

Ausführung: Gießharz
Anzahl der Leiter: 5
Leiternennquerschnitt: 0,5 - 4 mm²
Mit konzentrischer Abschirmung: Ja
Geeignet für: N(A)YY
Zur Verbindung von papier- mit kunststoffisolierten Kabeln: Nein
Halogenfrei: Ja
Bergbauzulassung: Nein
Spannungsebene: 0,6/1 (1,2) kV
Typgeprüft nach: EN 50393

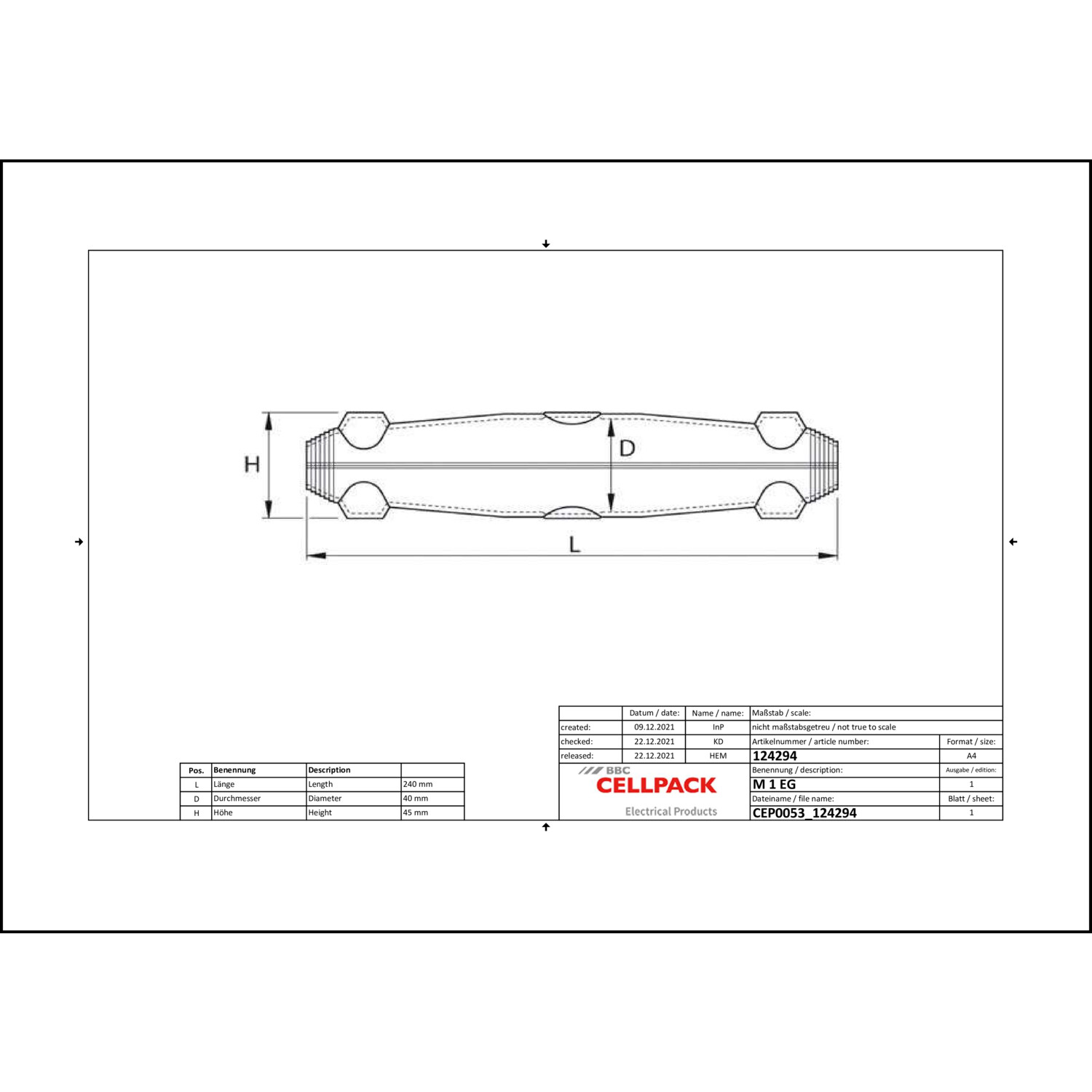

Maximaler Kabeldurchmesser: 22 mm
Minimale Kabeldurchmesser: 9 mm
Länge: 240 mm
Breite: 138 mm
Höhe: 60 mm
Tiefe: 50 mm

Gießharzmuffe


Eigenschaften Erdmuffe:
  • hohe elektrische Isolationswerte
  • absolute Längs- und Querwasserdichtigkeit
  • große mechanische Festigkeit
  • gute Beständigkeit gegen chemische Einflüsse, Erdalkalien und UV-Strahlen

Anwendungsgebiete:
  • Freiluft
  • Erdreich
  • Wasser (z.B. bei Unterwasser-Pumpenkabeln)
  • Installationskanäle und Leerrohre


Zu verwenden für:
                                                                           M0                      M1                     M2

  • Kabel mit Außendurchmesser:                6-15 mm              9-23 mm             17-30 mm
  • bzw. für Nennquerschnitt:                      5x2,5-4x6 mm²   5x6-4x16 mm²    5x16-4x25
