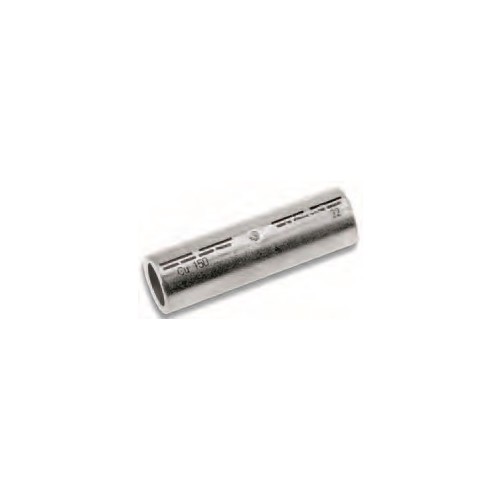

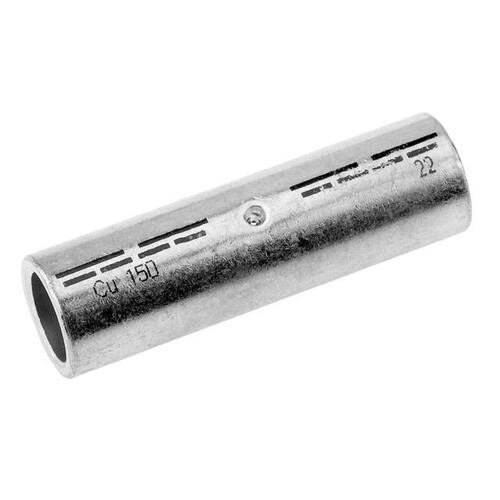

183706 Cimco Pressverbinder DIN 46267 CU-Verzinnt 70qmm L=56mm

23179009
2115453
1 Stk
4021103837061
FR
85369010
Pressverbinder Cu, DIN 46267, Teil 1. Technische Daten, Werkstoff: Cu-ETP nach DIN EN 13600, Oberfläche: galvanisch, andere Oberflächen auf Anfrage, für zugentlastete Verbindungen, besonders geeignet für feindrähtige Leiter nach IEC 228, Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 70 mm², Kennziffer: 16, Øi: 11,5, Øe: 16,5, L: 57, Gewicht per 100 St.~kg: 5,54 Pressung: 7 mm: 1-1, Pressung: 5 mm: 3-3, VE/Stck.: 1
Anmerkungen zur LIMMERT-KI

Der Cimco Pressverbinder DIN 46267 ist ein hochwertiger Stoßverbinder aus verzinntem Kupfer (Cu-ETP), der speziell für feindrähtige Leiter nach IEC 228 entwickelt wurde. Mit einem Nennquerschnitt von 70 mm² und einer Länge von 57 mm bietet er eine zuverlässige Verbindung für elektrische Anwendungen. Die galvanisch verzinnte Oberfläche sorgt für Korrosionsschutz und eine verbesserte Leitfähigkeit. Der Pressverbinder ist geeignet für massive, mehrdrähtige und feindrähtige Leiter, und die Hülsenform ist lang, was eine einfache Handhabung ermöglicht. Er kann in Spannungsanwendungen bis zu 35 kV eingesetzt werden und ist ideal für industrielle Anwendungen, die hohe Anforderungen an die Verbindungstechnik stellen.

Produktinfos

Werkstoff: Cu-ETP nach DIN EN 13600
Oberflächenschutz: verzinnt
DIN-Ausführung: DIN 46267, Teil 1
Querschnitt: 70 mm²
Länge: 57 mm

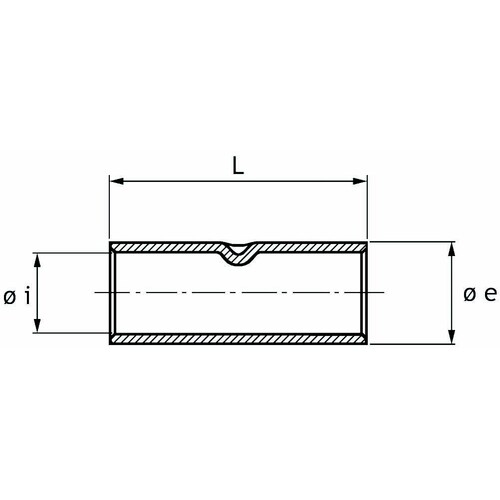

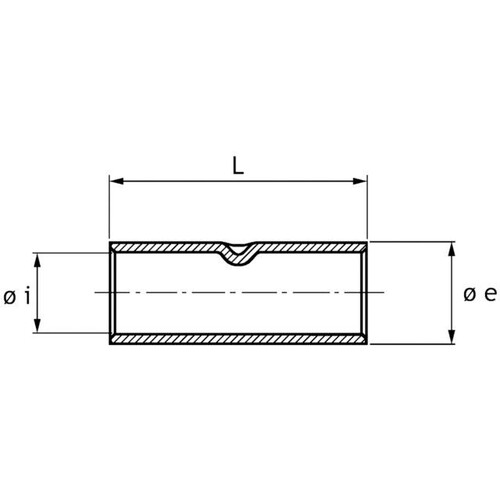

Durchmesser innen (Øi): 11,5 mm
Durchmesser außen (Øe): 16,5 mm
Gewicht pro 100 Stück: 5,54 kg
Geeignet für massive Leiter: Ja
Geeignet für mehrdrähtige Leiter: Ja
Geeignet für feindrähtige Leiter: Ja
Hülsenform: lang
Isolation: ohne
Geeignet für Rundleiter: Ja
Geeignet für hohe Temperaturen (bis 650 °C): Nein
Geeignet für Flachleiter: Nein
Geeignet für Lackdraht: Nein
Spannungsreihe: bis 35 kV
Anzahl der Abzweige: 2
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Verbindungsart: Stoßverbinder
    Ausführung: EV009701|
    Nennquerschnitt: 70|70 mm²
    Geeignet für massive Leiter: Ja
    Geeignet für mehrdrähtige Leiter: Ja
    Geeignet für feindrähtige Leiter: Ja
    Hülsenform: lang
    Oberflächenschutz: verzinnt
    Werkstoff: Kupfer
    Für zugfeste Verbindungen: Nein
    Weitere Details
    Geeignet für hohe Temperaturen (bis 650 °C): Nein
    Geeignet für Lackdraht: Nein
    Geeignet für Rundleiter: Ja
    Geeignet für Flachleiter: Nein
    Isolation: ohne
    AWG-Bereich: 00|00
    Spannungsreihe: bis 35 kV
    Anzahl der Abzweige: 2
    Ölstopp/Mittelsteg: Nein
