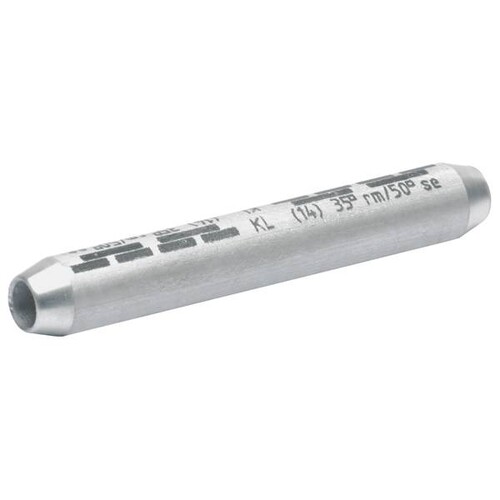

419R KLAUKE ALU-PRESSVERBINDER 120MM

02269367
1122191
5 Stk
4012078537971
SK
85359000
Rohrabmessung nach DIN 46267, Teil 2. Für zugentlastete Verbindungen von Al-Mittelspannungskabeln 10-30 kV. Mit Kennziffer zur eindeutigen Werkzeugzuordnung. Mit Kontaktfett gefüllt für optimale Presseigenschaften. Längsdichte Ausführung mit Ölstopp. Mit abgeschrägten Kanten für reduzierten Wickelaufwand bei der Montage. Mit Pressmarkierungen für richtiges Verpressen. Präzise Endenbearbeitung zur einfachen Kabeleinführung. Blank, Werkstoff E-Al.
Anmerkungen zur LIMMERT-KI

Der KLAUKE ALU-PRESSVERBINDER 419R ist eine hochwertige Lösung für zugentlastete Verbindungen von Aluminiumleitern und -seilen. Er erfüllt die Anforderungen nach DIN EN 60228 und DIN EN 50182 und ist ideal für den Einsatz in Mittelspannungskabeln mit Spannungen von 10-30 kV. Hergestellt aus E-Aluminium mit einer blanken Oberfläche, bietet dieser Pressverbinder eine Nennquerschnitt von 120 mm² und eine Länge von 110 mm. Die präzise Endenbearbeitung ermöglicht eine einfache Kabeleinführung, während das Kontaktfett für optimale Pressergebnisse sorgt. Mit abgeschrägten Kanten und Pressmarkierungen ausgestattet, ist der 419R einfach zu verarbeiten und bietet zuverlässige Verbindungen in anspruchsvollen Anwendungen.

Produktinfos

Nennquerschnitt: 120 mm²
Abmessung d1: 14,7 mm
Abmessung d4: 23 mm
Länge: 110 mm
Anzahl Pressungen: 4/4
Gewicht pro 100 St.: 10,3 kg
Werkstoff: E-Aluminium
Oberfläche: Blank
Geeignet für Al/St-Seile: Ja
Geeignet für Aldrey-Seile: Nein
Ölstopp/Mittelsteg: Ja
Spannungsreihe: 10-30 kV
Rohrabmessung: nach DIN 46267, Teil 2
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Werkstoff: Aluminium
    Querschnittsform: rund/sektorförmig
    Spannungsreihe: 18/30 kV
    Für zugfeste Verbindungen: Nein
    Geeignet für Al/St-Seile: Ja
    Geeignet für Aldrey-Seile: Nein
    Ölstopp/Mittelsteg: Ja
    Weitere Details
    Anschluss als Cu-Bolzen: Nein
    Nennquerschnitt Aluminium, SE: 150|150 mm²
    Nennquerschnitt Aluminium, RM/SM: 120|120 mm²
