43122401 3M Verbinder

22941716
5867514
10 Kart
0054007504191
00054007504191
US
8536909500
3M
7000058271
beantwortete(n) Fragen weitere Varianten

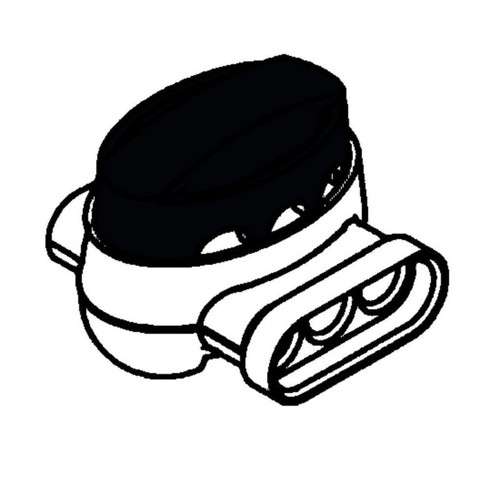

Der 3M¿ Scotchlok¿ IDC Verbinder 316IR für Bewässerungsanwendungen verfügt über einen einzigartigen ¿U¿-Kontakt, der eine schnelle, zuverlässige und feuchtigkeitsbeständige elektrische Verbindung bietet. Dieses Verbindungselement unterstützt Leiterquerschnitte von 0,5 mm² bis 1,5 mm² und eine maximale Spannung von 32 V., Verbinden Sie zwei oder drei Drahtenden in Pigtail-Anschlussformation, isolieren Sie die Verbindung und sorgen Sie mit dem 3M¿ Scotchlok¿ IDC Verbinder 316IR für eine feuchtigkeitsbeständige Abdichtung für Bewässerungsanwendungen. Dieses Verbindungselement wird für die Verwendung mit niederenergetischen feuchtigkeitsbeständigen Drähten für Anwendungen mit weniger als 32 V empfohlen. Es unterstützt Drahtstärken von 0,5 mm² bis 1,5 mm² und verfügt über einen einzigartigen ¿U¿-Kontakt, der eine schnelle und zuverlässige elektrische Verbindung bietet, die ohne Abisolieren oder Verdrehen des Drahtes einfach einrastet. Eine stromführende Federverbindung wird hergestellt, indem der U-Kontakt nach unten in das Verbindungselement eingeführt wird. Wenn der U-Kontakt in das Verbindungselement gedrückt wird, erfasst er die Leiter, während er die Isolierung entfernt.
Anmerkungen zur LIMMERT-KI

Der 3M™ Scotchlok™ IDC 557 Endverbinder ist eine zuverlässige Lösung zur elektrischen Verbindung von Drahtenden. Er unterstützt Drahtquerschnitte von 0,5 mm² bis 1,5 mm² und bietet eine maximale Spannung von 32 V. Mit einem maximalen Isolierungs-Außendurchmesser von 3,05 mm und einer Betriebstemperatur von bis zu 105 °C ist dieser flammhemmende Endverbinder ideal für verschiedene Anwendungen. Der einzigartige „U“-Kontakt sorgt für eine schnelle und sichere Verbindung, ohne dass das Kabel abisoliert oder verdreht werden muss. Zudem ist der Endverbinder UL-gelistet und erfüllt die RoHS-Richtlinien, was ihn zu einer umweltfreundlichen Wahl macht. Perfekt geeignet für Anwendungen, die eine feuchtigkeitsbeständige Verbindung erfordern.

Produktinfos

Anzahl der anschließbaren Adern: 3
Aderdurchmesser: 3 mm
Farbe der Isolation: sonstige
Werkstoff der Isolation: sonstige
Fettfüllung gegen Korrosion: Ja
Max. Außendurchmesser: 3,9 mm
Betriebstemperatur: 0 °C
Unterbrechungsfreies Umschalten: Nein
Leiterquerschnitt: 0,5 - 1,5 mm²
Maximale Spannung: 32 V
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Max. Aderzahl anschließbar: 3
Aderdurchmesser: 3 mm
Farbe der Isolation: sonstige
Werkstoff der Isolation: sonstige
Fettfüllung gegen Korrosion: 1|22 AWG
Max. Außendurchmesser: 3.9|3.9 mm
Temperatur: 0 °C
Unterbrechungsfreies Umschalten: Nein
Weitere Details
Transparent: Nein
