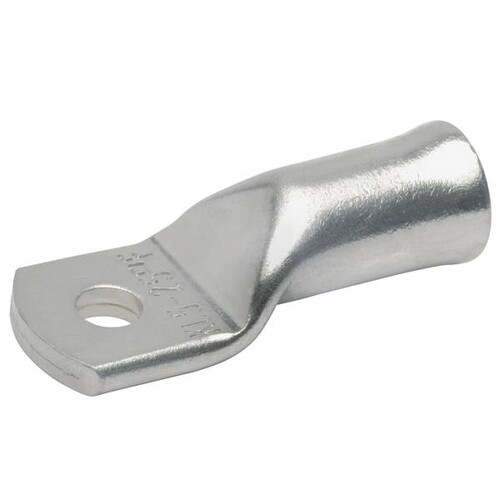

709F10 KLAUKE Rohrkabelschuhe 120/10 120mm/M10

20524875
2121536
50 Stk
4012078044288
DE
85369010
Für feindrähtige Leiter, DIN EN 60228 (z.B. VDE 0295 Klasse 5 und 6). Angepasste Rohrabmessung für feindrähtige Leiter. Präzise Endenbearbeitung und -aufweitung zur einfachen Kabeleinführung. Optimale Material- und Verpresseigenschaften durch geglühtes Material. Nach DIN EN 61373 Klasse 1B vibrationsgeprüft. Galvanisch verzinnt zum Schutz gegen Korrosion. Werkstoff Cu gemäß EN 13600.
Anmerkungen zur LIMMERT-KI

Der KLAUKE Rohrkabelschuh 709F10 ist ein hochwertiger Kabelschuh aus Kupfer mit einem Nennquerschnitt von 120 mm² und einem metrischen Anschlussgewindemaß von M10. Mit einem Anschlusswinkel von 180° und einer Ringform bietet er eine zuverlässige Verbindung für feindrähtige Leiter gemäß DIN EN 60228. Der Kabelschuh ist nicht isoliert, jedoch mit einem verzinnten Oberflächenschutz versehen, der ihn vor Korrosion schützt. Die präzise Endenbearbeitung ermöglicht eine einfache Kabeleinführung, während die Abmessungen von 30 mm x 30 mm und eine Länge von 57 mm eine kompakte Bauweise garantieren. Ideal für Anwendungen, die eine hohe Zuverlässigkeit und Festigkeit erfordern, ist dieser Kabelschuh die perfekte Wahl für elektrische Installationen.

Produktinfos

Nennquerschnitt: 120 mm²
Anschlussgewindemaß: M10
Anschlusswinkel: 180°
Flanschform: Ringform
Isoliert: Nein
Werkstoff: Kupfer
Oberflächenschutz: verzinnt
Mit Sichtloch: Nein
Schmale Flanschausführung: Nein
Durchmesser d1: 16,2 mm
Abmessung a: 30 mm
Abmessung b: 30 mm
Abmessung d2: 10,5 mm
Abmessung d4: 21 mm
Abmessung c1: 14 mm
Abmessung c2: 14 mm
Länge l: 57 mm
Gewicht/100 St.: 8,31 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Nennquerschnitt: 120 mm²
Anschlussgewindemaß metrisch: 10
Anschlusswinkel: 180° (horizontal)
Flanschform: Ringform
Isoliert: Nein
Werkstoff: Kupfer
Oberflächenschutz: verzinnt
Mit Sichtloch: Nein
Schmale Flanschausführung: Nein
Weitere Details
Leiter-Klasse: verschiedene
Anzahl der Befestigungslöcher: 1
