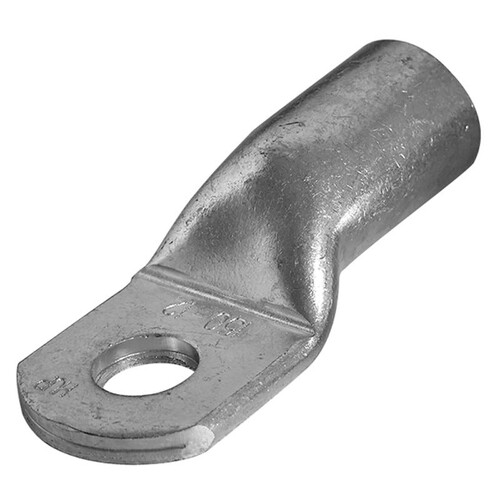

290990 Haupa Rohrkabelschuh Standard verzinnt 70M12

21211485
1111690
1 Stk
4011923092511
TW
85369010
aus Rohr, geglühtes Material Oberfläche: verzinnt Werkstoff: 99,9% Elektrolyt-Kupfer E-CU DIN 40500 für mehrdrähtige Rundleiter z.B. VDE 0295 Klasse 2 für rundgedrückte Sektorleiter Schwingungs- und Schockprüfung DIN EN 61373:1999-11, Kat. 1, Kl. B
Anmerkungen zur LIMMERT-KI

Der Haupa Rohrkabelschuh Standard verzinnt 70M12 ist ideal für den Einsatz mit mehrdrähtigen Rundleitern gemäß VDE 0295 Klasse 2 und rundgedrückten Sektorleitern. Hergestellt aus 99,9% elektrolytischem Kupfer (E-CU DIN 40500) bietet dieser Kabelschuh eine hervorragende elektrische Leitfähigkeit und ist mit einer verzinnten Oberfläche versehen, die Korrosion verhindert. Mit einem Nennquerschnitt von 70 mm² und einem Anschlussgewindemaß von M12 ist er für eine Vielzahl von Anwendungen geeignet. Der Kabelschuh ist nicht isoliert und hat eine gerade Anschlussform mit einem Ringflansch. Er erfüllt die Schwingungs- und Schockprüfungen nach DIN EN 61373:1999-11, Kat. 1, Kl. B, was ihn besonders robust macht. Ideal für industrielle Anwendungen, bietet dieser Kabelschuh eine zuverlässige Verbindung und einfache Handhabung.

Produktinfos

Nennquerschnitt: 70 mm²
Anschlussgewindemaß: M12
Material: Kupfer (99,9% Elektrolyt-Kupfer E-CU DIN 40500)
Oberfläche: verzinnt
d1: 12 mm
Loch-Ø: 13 mm
d2: 16,5 mm
c1: 13 mm
c2: 13 mm
B: 23 mm
A: 21 mm
v1: 2
v2: 1
I: 46 mm
Anschlusswinkel: gerade
Flanschform: Ringform
Isoliert: Nein
Mit Sichtloch: Ja
Schmale Flanschausführung: Nein
Vibration und Schockprüfung: DIN EN 61373:1999-11, Kat. 1, Kl. B
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Nennquerschnitt: 70 mm²
Anschlussgewindemaß metrisch: 12
Flanschform: Ringform
Isoliert: Nein
Werkstoff: Kupfer
Mit Sichtloch: Ja
Schmale Flanschausführung: Nein
Weitere Details
Farbe der Isolation: 12
