183826 Cimco RKS 120 M12 F.SCHALTGERAETE

26409852
2526590
1 Stk
4021103838266
PL
85369010

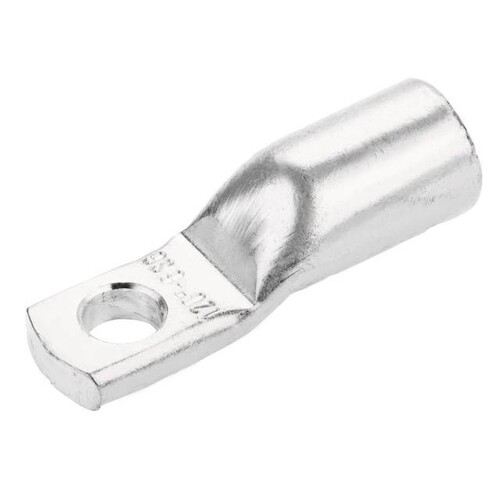

Rohrkabelschuhe für Schaltgeräteanschlüsse, SG-Reihe. Ausführung mit schmalem Flansch, ohne Sichtloch, Werkstoff: Cu-ETP nach DIN EN 13 600, weich, F20, damit auch bei großen Querschnitten noch problemlos manuell pressbar. Oberfläche: galvanisch verzinnt. Querschnitt: 120 mm², Bolzen-Ø: 12 mm, ØD1: 15, A: 26, B: 20, ØD3: 13, ØD2: 19,5, C1: 12, C2: 14, L: 54, Pressung 7 mm: 1, Pressung 5 mm: 2, VE/Stck.: 1
Anmerkungen zur LIMMERT-KI

Der Cimco RKS 120 M12 Rohrkabelschuh ist speziell für Schaltgeräteanschlüsse der SG-Reihe konzipiert. Mit einem Nennquerschnitt von 120 mm² und einem Anschlussgewindemaß von 12 mm bietet er eine zuverlässige Verbindung. Der Kabelschuh verfügt über einen schmalen Flansch ohne Sichtloch und ist aus weichem Kupfer (Cu-ETP nach DIN EN 13600) gefertigt, was eine einfache manuelle Pressung auch bei großen Querschnitten ermöglicht. Die galvanisch verzinnte Oberfläche sorgt für zusätzlichen Korrosionsschutz. Mit einem Anschlusswinkel von 180° und einer Länge von 54 mm ist dieser Rohrkabelschuh vielseitig einsetzbar und ideal für verschiedene Anwendungen in der Elektrotechnik.

Produktinfos

Nennquerschnitt: 120 mm²
Anschlussgewindemaß (metrisch): 12 mm
Anschlusswinkel: 180°
Anzahl der Befestigungslöcher: 1
Werkstoff: Kupfer (Cu-ETP nach DIN EN 13600)
Oberflächenschutz: verzinnt
Isoliert: Nein
Schmale Flanschausführung: Ja
Flanschform: Ringform
Bolzen-Ø: 12 mm
ØD1: 15 mm
A: 26 mm
B: 20 mm
ØD3: 13 mm
ØD2: 19,5 mm
C1: 12 mm
C2: 14 mm
Länge: 54 mm
Pressung 7 mm: 1
Pressung 5 mm: 2
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Nennquerschnitt: 120 mm²
Anschlussgewindemaß metrisch: 12
Anschlusswinkel: 180° (horizontal)
Flanschform: Ringform
Isoliert: Nein
Werkstoff: Kupfer
Oberflächenschutz: verzinnt
Mit Sichtloch: Nein
Schmale Flanschausführung: Ja
Weitere Details
Leiter-Klasse: verschiedene
Anzahl der Befestigungslöcher: 1
