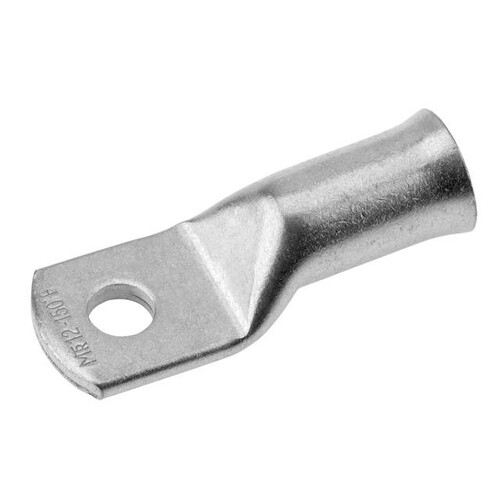

183312 Cimco Rohrkabelschuh CU-Verzinnt für feindrähtige Leiter 70qmm M12

23178232
4829849
1 Stk
4021103833124
FR
85369010

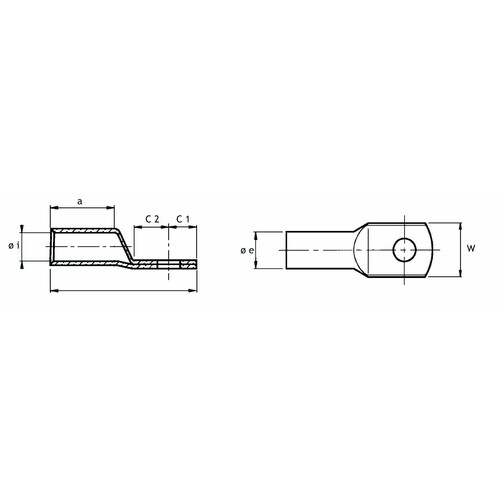

Rohrkabelschuhe Cu. Ausführung für feindrähtige Leiter nach DIN 0295 und IEC 228. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600 - Aufgeweitete Kabeleinführung -Easy Entry-- Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage - Ausgeglüht auf Kupferhärte F20. Ausführung: Querschnitt: 70 mm², Bolzen-Ø: 12 mm, W: 24, Øi: 13,1, Øe: 17, C1: 13,5, C2: 15,5, a: 27,5, L: 67,5, Gewicht per 100 St.~kg: 5,06, VE/Stck. 1
Anmerkungen zur LIMMERT-KI

Der Cimco Rohrkabelschuh CU-Verzinnt ist speziell für feindrähtige Leiter mit einem Nennquerschnitt von 70 mm² konzipiert und erfüllt die Anforderungen der Normen DIN 0295 und IEC 228. Hergestellt aus hochwertigem Cu-ETP Kupfer, bietet dieser Kabelschuh eine galvanisch verzinnte Oberfläche, die Korrosionsschutz gewährleistet. Mit einem Anschlussgewindemaß von 12 mm und einem Anschlusswinkel von 180° ist er einfach zu installieren. Die kompakte Bauweise mit einer Länge von 67 mm, einer Breite von 24 mm und einer Höhe von 20 mm macht ihn ideal für Anwendungen mit begrenztem Platzangebot. Der Rohrkabelschuh ist nicht isoliert und hat ein Gewicht von nur 0,05057 kg, was ihn zu einer leichten und praktischen Lösung für elektrische Verbindungen macht.

Produktinfos

Nennquerschnitt: 70 mm²
Anschlussgewindemaß (metrisch): 12 mm
Anschlusswinkel: 180°
Anzahl der Befestigungslöcher: 1
Oberflächenschutz: verzinnt
Werkstoff: Kupfer (Cu-ETP)
Isoliert: Nein
AWG-Größe: 0
Flanschform: Ringform
Mit Sichtloch: Nein
Schmale Flanschausführung: Nein
Länge: 67 mm
Breite: 24 mm
Höhe: 20 mm
Gewicht: 0,05057 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Nennquerschnitt: 70 mm²
Anschlussgewindemaß metrisch: 12
Anschlusswinkel: 180° (horizontal)
Flanschform: Ringform
Isoliert: Nein
Werkstoff: Kupfer
Oberflächenschutz: verzinnt
Mit Sichtloch: Nein
Schmale Flanschausführung: Nein
Weitere Details
Leiter-Klasse: Kl.5 = feindrähtig
Anzahl der Befestigungslöcher: 1
