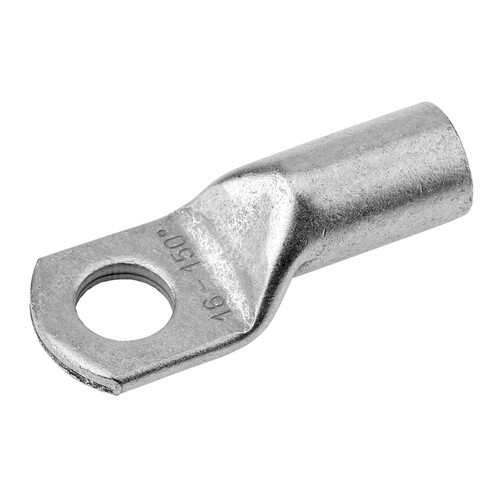

180774 Cimco Rohrkabelschuh CU-Verzinnt 120qmm M16

23176993
2115246
1 Stk
4021103807743
FR
85369010
Rohrkabelschuh Cu, Normalausführung. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600 - Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage - auch geeignet für feindrähtige Leiter nach IEC 228 Rohrkabelschuhe Cu, Normalausführung. Ausgeglüht auf Kupferhärte F20. Querschnitt: 120 mm², Bolzen-Ø: 16, W: 30, Øi: 15, Øe: 19,5, C1: 15,5, C2: 16, a: 26, L: 70,5, Gewicht per 100St. ~kg: 6,52, 7 mm: 1, Pressung 5 mm: 2, VE/Stck.: 1.
Anmerkungen zur LIMMERT-KI

Der Cimco Rohrkabelschuh CU-Verzinnt 120 mm² M16 ist eine hochwertige Verbindungslösung für elektrische Anwendungen. Hergestellt aus Cu-ETP nach DIN EN 13600 und mit einer galvanisch verzinnten Oberfläche, bietet dieser Rohrkabelschuh hervorragende Korrosionsbeständigkeit und Langlebigkeit. Mit einem Nennquerschnitt von 120 mm² und einem Anschlussgewindemaß von 16 mm ist er ideal für feindrähtige Leiter nach IEC 228 geeignet. Die Ringform und der Anschlusswinkel von 180° ermöglichen eine einfache Installation. Mit einem Gewicht von 6,52 kg pro 100 Stück ist dieser Kabelschuh sowohl robust als auch effizient. Er ist nicht isoliert, was ihn für Anwendungen in geschützten Umgebungen prädestiniert. Vertrauen Sie auf die Qualität von Cimco für Ihre elektrischen Verbindungen.

Produktinfos

Werkstoff: Cu-ETP nach DIN EN 13600
Oberfläche: galvanisch verzinnt
Nennquerschnitt: 120 mm²
Anschlussgewindemaß: 16 mm
Anschlusswinkel: 180° (horizontal)
Anzahl der Befestigungslöcher: 1
Breite (W): 30 mm
Innendurchmesser (Øi): 15 mm
Außendurchmesser (Øe): 19,5 mm
C1: 15,5 mm
C2: 16 mm
a: 26 mm
Länge (L): 70,5 mm
Gewicht (pro 100 St.): 6,52 kg
Isoliert: Nein
Flanschform: Ringform
Mit Sichtloch: Nein
Schmale Flanschausführung: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Nennquerschnitt: 120 mm²
Anschlussgewindemaß metrisch: 16
Anschlusswinkel: 180° (horizontal)
Flanschform: Ringform
Isoliert: Nein
Werkstoff: Kupfer
Oberflächenschutz: verzinnt
Mit Sichtloch: Nein
Schmale Flanschausführung: Nein
Weitere Details
Leiter-Klasse: verschiedene
Anzahl der Befestigungslöcher: 1
