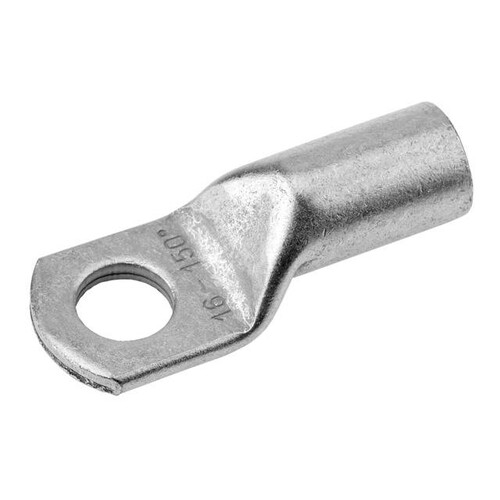

180770 Cimco Rohrkabelschuh CU-Verzinnt 120qmm M10

23176972
2115243
1 Stk
4021103807705
FR
85369010
Rohrkabelschuh Cu, NormalausfÃŒhrung. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600 - OberflÀche: galvanisch verzinnt, andere OberflÀchen auf Anfrage - auch geeignet fÃŒr feindrÀhtige Leiter nach IEC 228 Rohrkabelschuhe Cu, NormalausfÃŒhrung. AusgeglÃŒht auf KupferhÀrte F20. Querschnitt: 120 mm², Bolzen-Ø: 10, W: 28, Øi: 15, Øe: 19,5, C1: 13, C2: 13,5, a: 26, L: 65,5, Gewicht per 100St. ~kg: 3,60, 7 mm: 1, Pressung 5 mm: 2, VE/Stck.: 1.
Anmerkungen zur LIMMERT-KI

Der Cimco Rohrkabelschuh CU-Verzinnt 120qmm M10 ist eine hochwertige Verbindungslösung für elektrische Installationen. Aus Cu-ETP gemäß DIN EN 13600 gefertigt, bietet dieser Rohrkabelschuh eine galvanisch verzinnte Oberfläche, die Korrosion verhindert und die Lebensdauer verlängert. Mit einem Nennquerschnitt von 120 mm² und einem Anschlussgewindemaß von 10 mm ist er ideal für feindrähtige Leiter gemäß IEC 228 geeignet. Die Ringform und der 180° Anschlusswinkel ermöglichen eine einfache Installation. Mit kompakten Abmessungen von 66 mm Länge, 28 mm Breite und 20 mm Höhe ist dieser Kabelschuh sowohl robust als auch platzsparend. Er ist nicht isoliert, was ihn für eine Vielzahl von Anwendungen in der Elektrotechnik prädestiniert.

Produktinfos

Werkstoff: Cu-ETP nach DIN EN 13600
Oberfläche: galvanisch verzinnt
Nennquerschnitt: 120 mm²
Anschlussgewindemaß: 10 mm
Anschlusswinkel: 180° (horizontal)
Anzahl der Befestigungslöcher: 1
Flanschform: Ringform
Isoliert: Nein
AWG-Größe: 250 kcmil
Gewicht pro 100 Stück: 3,60 kg
Länge: 66 mm
Breite: 28 mm
Höhe: 20 mm
Durchmesser innen (Øi): 15 mm
Durchmesser außen (Øe): 19,5 mm
C1: 13 mm
C2: 13,5 mm
a: 26 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Nennquerschnitt: 120 mm²
Anschlussgewindemaß metrisch: 10
Anschlusswinkel: 180° (horizontal)
Flanschform: Ringform
Isoliert: Nein
Werkstoff: Kupfer
Oberflächenschutz: verzinnt
Mit Sichtloch: Nein
Schmale Flanschausführung: Nein
Weitere Details
Leiter-Klasse: verschiedene
Anzahl der Befestigungslöcher: 1
