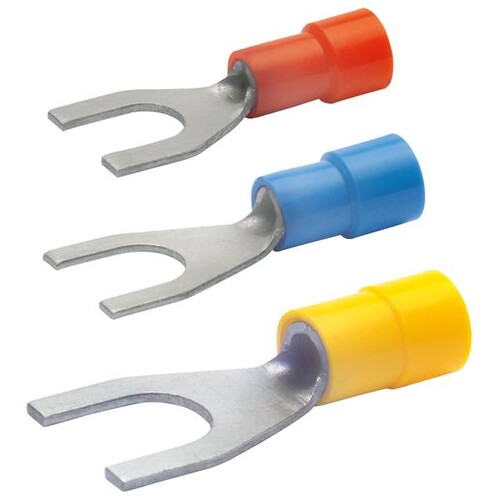

650C5 Klauke QUETSCHKABELSCHUH, DIN46237 ISOL. GABELF. VERZ

20908966
1122748
100 Stk
4012078001038
4012078482066
SK
85369010
Nach DIN 46237 mit aufgeweiteter Isolierhülse. Für fein- und feinstdrähtige Leiter. Hochwertiges Hartlötverfahren im Pressbereich. Gabelformausführung für die einfache Montage durch direktes Unterschrauben. Isoliert, halogenfrei. Temperaturbeständigkeit bis 105° C. Easy-Entry Isolierung für einfache Kabeleinführung. Qürschnittsabhängige Farbkodierung. Verzinnt. Werkstoff Cu-ETP. Isolierhülse: PA.
Anmerkungen zur LIMMERT-KI

Der Klauke Quetschkabelschuh 650C5 ist ein isolierter Gabelform-Kabelschuh, der speziell für fein- und feinstdrähtige Leiter entwickelt wurde. Mit einem Nennquerschnitt von 4-6 mm² und einer Temperaturbeständigkeit von bis zu 105 °C bietet er hervorragende Kontakteigenschaften und eine einfache Montage durch seine Gabelform. Der Kabelschuh ist aus hochwertigem Kupfer (ETP) gefertigt und hat eine galvanisch verzinnte Oberfläche, die vor Korrosion schützt. Die halogenfreie Isolierhülse sorgt für zusätzliche Sicherheit. Er erfüllt die Anforderungen der DIN 46237 und ist ideal für Anwendungen in der Elektroinstallation und im Maschinenbau.

Produktinfos

Nennquerschnitt: 4-6 mm²
Abmessung a: 12,5 mm
Abmessung b: 3,6 mm
Abmessung d1: 5,3 mm
Abmessung d2: 10,0 mm
Abmessung l: 21,5 mm
Flanschform: Gabelform
Temperaturbeständigkeit: bis 105 °C
Material: Kupfer (ETP) mit PA-Isolierhülse
Oberfläche: galvanisch verzinnt
Isolierung: halogenfrei
DIN Norm: DIN 46237
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschlussgewindemaß metrisch: 5
Nennquerschnitt: 4|6 mm²
Flanschform: Gabelform
Entspricht DIN: Ja
Weitere Details
Oberflächenschutz: verzinnt
Isolation: PA
Für zugfeste Verbindungen: Nein
Bandware: Nein
Farbe der Isolation: EV000234|
Werkstoff: Kupfer
Geeignet für feindrähtige Leiter: Ja
Geeignet für Flachleiter: Nein
Geeignet für hohe Temperaturen (bis 650 °C): Nein
Geeignet für Lackdraht: Nein
Geeignet für massive Leiter: Nein
Geeignet für mehrdrähtige Leiter: Nein
Geeignet für Rundleiter: Ja
Hülsenform: kurz
Gesamtlänge: 26.5
Maximalstrom (Imax): 25.5
Flanschlänge: 14
