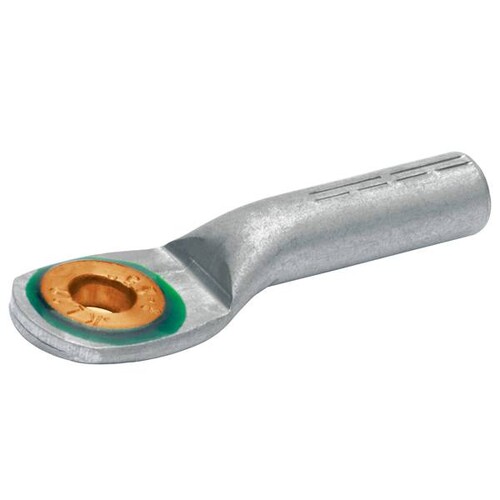

307R10 Klauke Presskabelschuhe Alu/Cu 70/10

22109150
1122141
10 Stk
4012078474429
SK
85359000
Rohrabmessung nach DIN 46329. Für zugentlastete Verbindungen von Al-Kabeln nach DIN 48201, Teil 5 und Aluminium-Seilen nach DIN EN 50182. Mit Kennziffer zur eindeutigen Werkzeugzuordnung. Mit Kontaktfett gefüllt für optimale Presseigenschaften. Zum Verschrauben zugentlasteter Aluminium Verbindungen auf Cu-Schienen in feuchten Räumen. Für rundgedrückte Sektorleiter. Mit Cu-Auge im Anschraubbereich. Mit Pressmarkierungen für richtiges Verpressen. Präzise Endenbearbeitung zur einfachen Kabeleinführung. Blank, Werkstoff E-Al. Cu gemäß EN 13600.
Anmerkungen zur LIMMERT-KI

Der Klauke Presskabelschuh 307R10 ist speziell für zugentlastete Verbindungen von Aluminiumleitern konzipiert. Mit einem Nennquerschnitt von 70 mm² und einer robusten Bauweise aus E-Aluminium sowie Kupfer (gemäß EN 13600), bietet dieser Presskabelschuh eine zuverlässige Verbindung für elektrische Installationen. Die präzise Endenbearbeitung ermöglicht eine einfache Kabeleinführung, während die Pressmarkierungen eine korrekte Verarbeitung sicherstellen. Der 307R10 ist ideal für Anwendungen in feuchten Räumen, da er mit Kontaktfett gefüllt ist, was den Übergangswiderstand optimiert. Mit einem Anschlussgewindemaß von 10 mm und einer Länge von 86 mm ist er vielseitig einsetzbar und entspricht den relevanten DIN-Normen.

Produktinfos

Nennquerschnitt Aluminium: 70 mm²
Querschnittsform: rund/sektorförmig
Anschlussgewindemaß: 10 mm
Werkstoff: E-Aluminium, Kupfer (EN 13600)
Geeignet für Al/St-Seile: Ja
Entspricht DIN: Ja
Längsdicht: Nein
Kennziffer: 18
Abmessung a: 11 mm
Abmessung b: 2 mm
Abmessung d1: 10 mm
Abmessung d2: 5 mm
Abmessung d4: 18 mm
Länge: 86 mm
Anzahl Pressungen: 6
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Nennquerschnitt Aluminium, SE: 95|95 mm²
Querschnittsform: rund/sektorförmig
Anschlussgewindemaß metrisch: 10
Werkstoff: Aluminium
Geeignet für Al/St-Seile: Ja
Entspricht DIN: Ja
Längsdicht: Nein
Kennziffer: 18|
Weitere Details
Anzahl der Befestigungslöcher: 1|
Hülsenform: lang
Nennquerschnitt Aluminium, RM/SM: 70|70 mm²
