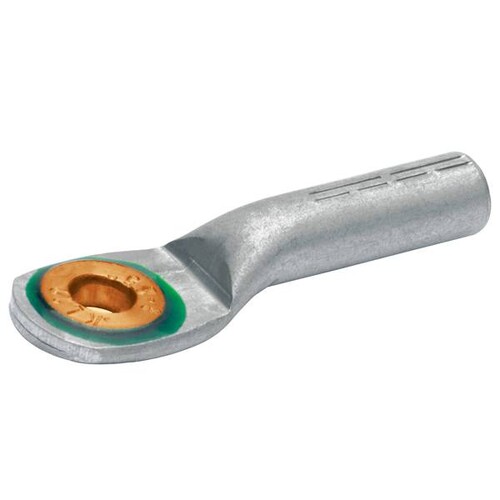

306R10 Presskabelschuh Al/Cu mit Cu Auge Klauke

22433201
1122139
10 Stk
4012078474405
SK
85359000
Rohrabmessung nach DIN 46329. Für zugentlastete Verbindungen von Al-Leitern nach DIN EN 60228 und Al-Seilen nach DIN EN 50182. Mit Kennziffer zur eindeutigen Werkzeugzuordnung. Mit Kontaktfett gefüllt für optimale Presseigenschaften. Zum Verschrauben zugentlasteter Aluminium Verbindungen auf Cu-Schienen in feuchten Räumen. Für rundgedrückte Sektorleiter. Mit Cu-Auge im Anschraubbereich. Mit Pressmarkierungen für richtiges Verpressen. Präzise Endenbearbeitung zur einfachen Kabeleinführung. Blank, Werkstoff E-Al. Cu gemäß EN 13600.
Anmerkungen zur LIMMERT-KI

Der Presskabelschuh 306R10 von Klauke ist speziell für zugentlastete Verbindungen von Aluminiumleitern konzipiert. Mit einem Nennquerschnitt von 70 mm² und einer robusten Konstruktion aus E-Aluminium und Kupfer (EN 13600) bietet er eine zuverlässige Verbindung auf Cu-Schienen, selbst in feuchten Räumen. Die präzise Bearbeitung der Enden ermöglicht eine einfache Kabeleinführung, während die Pressmarkierungen die Verarbeitung erleichtern. Der Kabelschuh ist für rundgedrückte Sektorleiter geeignet und erfüllt die relevanten DIN-Normen. Mit einer Kennziffer von 16 sorgt er für eine eindeutige Werkzeugzuordnung und optimalen Übergangswiderstand durch die Füllung mit Kontaktfett.

Produktinfos

Nennquerschnitt: 70 mm²
Querschnittsform: rund/sektorförmig
Anschlussgewindemaß: 10 mm
Werkstoff: E-Aluminium, Kupfer (EN 13600)
Geeignet für Al/St-Seile: Ja
Entspricht DIN: Ja
Längsdicht: Nein
Kennziffer: 16
Abmessung a: 50 mm
Abmessung b: 70 mm
Abmessung d1: 16 mm
Abmessung d2: 45 mm
Abmessung d4: 27 mm
Länge: 72 mm
Anzahl Pressungen: 5
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Nennquerschnitt Aluminium, SE: 70|70 mm²
    Querschnittsform: rund/sektorförmig
    Anschlussgewindemaß metrisch: 10
    Werkstoff: Aluminium
    Geeignet für Al/St-Seile: Ja
    Entspricht DIN: Ja
    Längsdicht: Nein
    Kennziffer: 16|
    Weitere Details
    Anzahl der Befestigungslöcher: 1|
    Hülsenform: lang
    Nennquerschnitt Aluminium, RM/SM: 50|50 mm²
