61749900 SHIELD-KON GSC 5219 GN AUßENHÜLSE

22585451
5115617
100 Stk
4044773370775
US
85369010
61749900
beantwortete(n) Fragen weitere Varianten

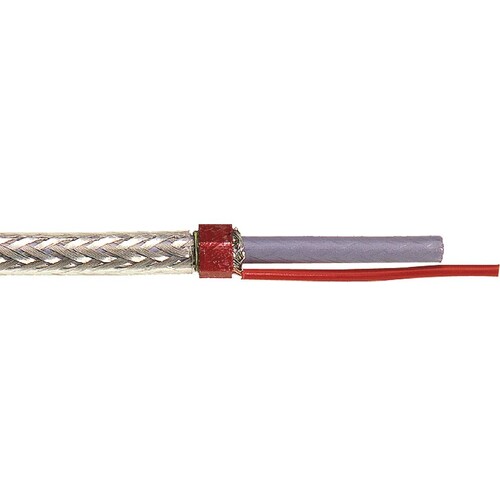

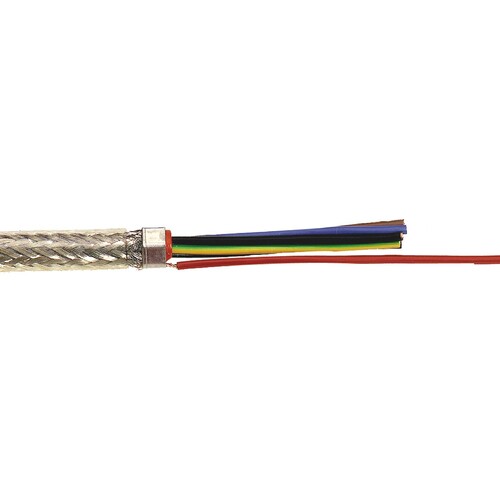

Zur Verarbeitung von Schirmkabel von 1,1 bis 9,4 mm Dielektrikumsdurchmesser (Durchmesser nach Entfernen des Schirms), Telekommunikation, Bahnanwendungen, Harte, stabile Innenhülse nimmt den Pressdruck auf und schützt dadurch die innenliegenden Leiter gegen mechanische Beanspruchung, Hexagonal-Verpressung der weichen Außenhülse garantiert eine einwandfreie elektrische und mechanische Verbindung, Prüflinge lagerten 10 Tage in feuchter SO2 -Atmosphäre (Industrieatmosphäre) bei 25°C, Bei dieser Prüfung ergaben sich nur vernachlässigbar kleine Anstiege des Durchgangswiderstandes, so dass die Crimpverbindungen als gasdicht bezeichnet werden dürfen, Korrosionstest Prüfung gemäß IEC 68-2-42,
Anmerkungen zur LIMMERT-KI

Der Lapp 61749900 SHIELD-KON ist ein zweigeteilter Schirmanschlussverbinder, der speziell für die Verarbeitung von Schirmkabeln mit einem Dielektrikumsdurchmesser von 1,1 bis 9,4 mm entwickelt wurde. Dieser Verbinder eignet sich ideal für Anwendungen in der Telekommunikation und im Bahnsektor. Mit einem Außendurchmesser von 6,35 mm und einem Innendurchmesser von 5,56 mm gewährleistet die robuste Außenhülse eine stabile Verbindung. Die sechskantige Pressform sorgt für eine zuverlässige mechanische und elektrische Verbindung. Der Verbinder ist nicht isoliert und eignet sich für Anwendungen, bei denen eine direkte Verbindung ohne zusätzliche Isolierung erforderlich ist. Die Konstruktion schützt die innenliegenden Leiter vor mechanischen Beanspruchungen und sorgt für eine langlebige Leistung.

Produktinfos

Anwendungsgebiete: Telekommunikation, Bahnanwendungen
Durchmesser nach Entfernen des Schirms: 1,1 bis 9,4 mm
Außendurchmesser der Hülse: 6,35 mm
Innendurchmesser der Hülse: 5,56 mm
Farbcode: grün
Pressform: sechskant (hexagonal)
Isoliert: Nein
Hülsenform: Außenhülse
Bandware: Nein
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Ausführung: 2-teilig
Hülsenform: Außenhülse
Isoliert: Nein
Außendurchmesser der Hülse: 6,35 mm
Innendurchmesser der Hülse: 5,56 mm
Farbcode: grün
Pressform: sechskant (hexagonal)
Bandware: Nein
