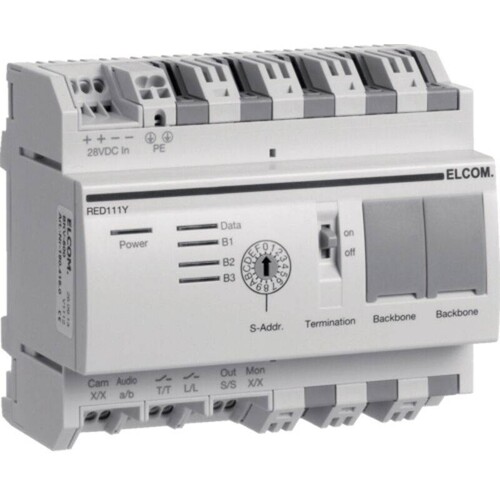

RED111Y Elcom ELCOM Strangkoppler Licht-/Türöffner-

23465379
1675714
1 Stk
3599430018893
DE
RED111Y
beantwortete(n) Fragen weitere Varianten
Strangkoppler für Sprechanlage nach DIN EN 50486 in 2Draht-Technik. Reiheneinbaugerät zur Hutschienen-Montage. Strangkoppler zur Verbindung von Einzelsträngen über die Backbone-Leitung zu einer größeren Anlage. Anlagen mit bis zu 64 Strang-Kopplern, 150 (Video-) Haupt-Türstationen und 256 (Video-) Innenstationen bei bis zu 3 gleichzeitigen Verbindungen über den Backbone sind möglich. Integrierte Strangversorgung mit Überlastschutz zur Speisung des Kopplers. Lokale Strang-Verbindung im lokalen Strang ist unabhängig vom Backbone möglich, Backbone Anschluss mittels zwei RJ45-Buchsen und schaltbarer Backbone-Terminator. Drehschalter zur Einstellung der Strangadresse. Integrierter Videosignal-Verstärker (0-20dB), potentialfreier Lichttastkontakt und potentialfreier Türöffnerkontakt zur manipulationssicheren Türöffneransteuerung. LED-Anzeigen für Betriebszustand, Datenverkehr und Backbone (1-3), Anschlüsse für Spannungseingang, Potenzialausgleich, Türstationen, Innenstationen, Zusatzspeisung, i2Audio-Komponenten und Türöffner- und Lichttastkontakt. Die Spannungsversorgung erfolgt über ein separates Netzgerät. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter.
Anmerkungen zur LIMMERT-KI

Der RED111Y Elcom Strangkoppler ist ein hochentwickeltes Gerät für die Türkommunikation, das eine zuverlässige Verbindung zwischen Einzelsträngen über eine Backbone-Leitung ermöglicht. Mit einer Betriebsspannung von 28 VDC und einer Stromaufnahme von nur 60 mA im Stand-by-Betrieb, ist dieser Koppler energieeffizient und leistungsstark. Er unterstützt bis zu 64 Koppler und 256 Innenstationen, wodurch er ideal für umfangreiche Installationen ist. Die integrierte Überlastschutzfunktion und die potenzialfreien Kontakte für Türöffner und Lichttastkontakte gewährleisten eine sichere Anwendung. Mit einem kompakten Design von 106 x 90 x 67 mm ist der RED111Y einfach auf Hutschienen zu montieren und bietet eine Vielzahl von Anschlussmöglichkeiten. Die LED-Anzeigen informieren über den Betriebszustand und den Datenverkehr, was die Überwachung und Wartung erleichtert.

Produktinfos

Versorgungsspannung: 28 VDC
Stromaufnahme Stand-by: 60 mA
Türöffnerkontakt T/T: max. 24 V/1 A
Lichtkontakt L/L: max. 24 V/1 A
Schutzart: IP20
Relative Feuchte: 0 - 65 %
Backbone Leitungslänge: max. 300 m
max. Koppler je Anlage: 64
max. Koppleradressen je Anlage: 16
Betriebstemperatur: +5 °C … +40 °C
Lager-/Transporttemperatur: -20 °C … +60 °C
Anschlussklemmen für Leiterdurchmesser: 0,5 ... 0,8 mm
Abmessungen (B x H x T): 106 x 90 x 67 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

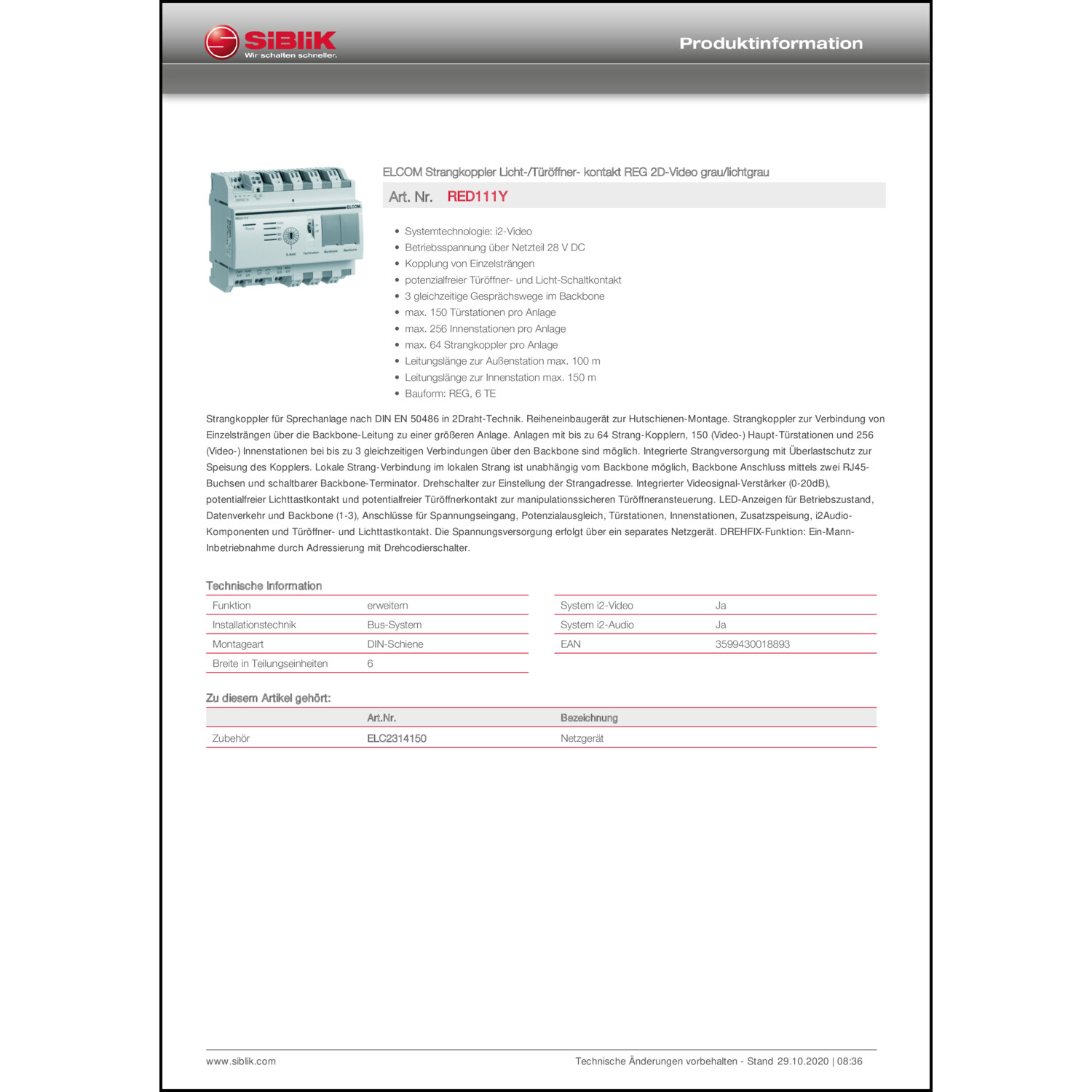

Katalogseiten

Produktinfos

Installationstechnik: Bus-System
Funktion: erweitern
Weitere Details
Montageart: DIN-Schiene
Breite in Teilungseinheiten: 6
