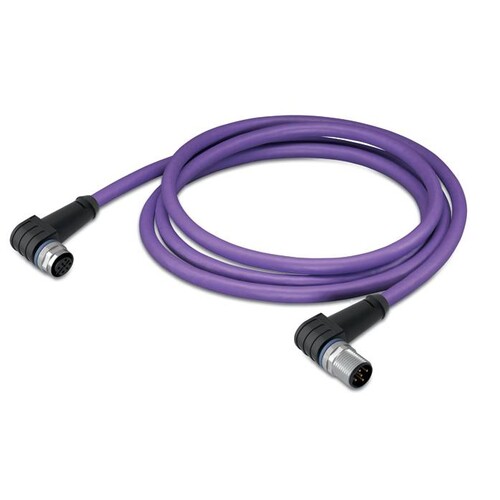

756-1106/060-040 Wago PROFIBUS Leitung, M12B Buchse, winklig, M12B Stecker, win

30986270
4639202
1 Stk
4055143039390
DE
85444290
756-1106/060-040
beantwortete(n) Fragen weitere Varianten

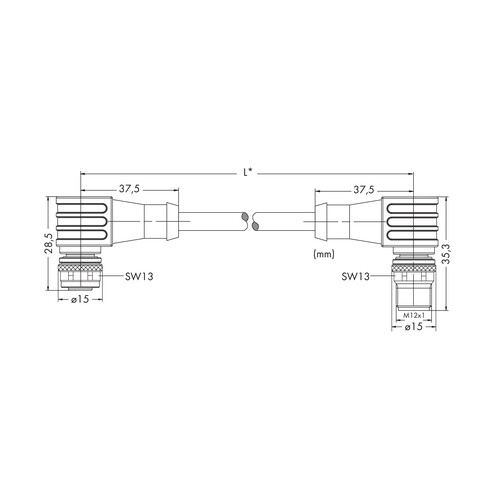

PROFIBUS-Leitung, M12B-Buchse, winklig, M12B-Stecker, winklig, 5-polig, Länge 4 m
Anmerkungen zur LIMMERT-KI

Das Wago PROFIBUS Kabel bietet eine zuverlässige Verbindung für PROFIBUS-Anwendungen mit einer M12-Buchse und einem M12-Stecker. Mit einer Länge von 4 m und einer Polzahl von 5 ist es ideal für industrielle Anwendungen geeignet. Das Kabel ist PUR halogenfrei, silikon- und PVC-frei und bietet eine hervorragende Beständigkeit gegen Mikroben, Hydrolyse, Öl und Chemikalien. Die Schutzart IP67 gewährleistet den Einsatz in anspruchsvollen Umgebungen. Der Biegeradius von mehr als 10-fachem Kabeldurchmesser ermöglicht flexible Anwendungen, während das Kabel für Schleppketten geeignet ist. Mit einem Betriebsspannungsbereich von bis zu 300 V und einem Betriebsstrom von 4 A ist dieses Kabel eine ausgezeichnete Wahl für die industrielle Automatisierung.

Produktinfos

Anschlussausführung: M12-Buchse - M12-Stecker
Polzahl: 5
Leitungsanschlussrichtung zur Steckrichtung: 90 °
Leitungslänge: 4 m
Kommunikation/Feldbus: PROFIBUS
Betriebsspannung: ≤ 300 V
Betriebsstrom: 4 A
Bemessungsstoßspannung: 2 kV
Isolationswiderstand: > 2500 MΩ/km
Leiterwiderstand: max. 55 Ω/km
Schleifenwiderstand: max. 110 Ω/km
Biegeradius: > 10 x Kabel Ø (flexibler Einsatz)
Durchmesser der Mantelleitung: 7,3 … 7,9 mm
Bauartkurzzeichen: LI02YS-(ST)CB11Y 1X(2X0,34SQMM)
Schirmung: Abschirmgeflecht, ca. Ø 5,90 mm, verzinntes CU-ETP1, Bedeckung 85% ± 5 %
Leiteraufbau: Cu-Litze blank (19 x 0,15 mm)
Leiterisolierung: PE halogenfrei
Gehäusewerkstoff: TPU/TPU, schwarz (~ RAL 9005)
Anzugsdrehmoment: 1 Nm
Gewicht: 360 g
Umgebungstemperatur (Betrieb) bewegt: −25 … +60 °C
Umgebungstemperatur (Betrieb) ruhend: −50 … +80 °C
Schutzart (IP): IP67
Verschmutzungsgrad: 3/2 gemäß IEC 60664-1
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Kategorie: sonstige
    Kabeltyp: sonstige
    Schutzart (IP): 1
    Länge: 4 m
    Mantel-Farbe: sonstige
    Steckverbindertyp Anschluss 1: sonstige
    Steckverbindertyp Anschluss 2: 22
    Ölbeständig nach EN IEC 60811-404: Nein
    Geeignet für Schleppketten: Ja
    Pinbelegung: M12
    AWG-Querschnitt: 22
    Weitere Details
    Steckverbindergehäuse Anschluss 1: nein
    Werkstoff des Steckverbindergehäuses, Anschluss 1: Kunststoff
    Steckverbindergehäuse Anschluss 2: Kunststoff
    Werkstoff des Steckverbindergehäuses, Anschluss 2: 0
    Knickschutztülle: angespritzt
    Rasthebelschutz: Nein
    Farbe der Knickschutztülle: 1
    Flammwidrig: nach IEC 60332-1-2
    Kabelkonstruktion: sonstige
    Leiterdurchmesser: 0
    Schirm über Verseilelement: Folie + Geflecht
    Schirm über Verseilung: Folie + Geflecht
    Mantel-Material: Polyurethan (PUR)
    Zul. Kabelaußentemperatur, in Bewegung: -25|60
    Zul. Kabelaußentemperatur, fest verlegt: -50|80
    Anzahl der Verseilelemente: 0
    Halogenfrei nach EN IEC 60754-2: sonstige
    Außendurchmesser ca.: 7.6
    Halogenfrei nach EN 60754-1/2: 1|60
    Brandverhalten nach EN 13501-6: Klasse: sonstige
    Brandverhalten nach EN 13501-6: Rauchentwicklung: -50|80
    Halogenfrei nach EN IEC 60754-1: 1:1
    Halogenfrei nach EN IEC 60754-3: 4
