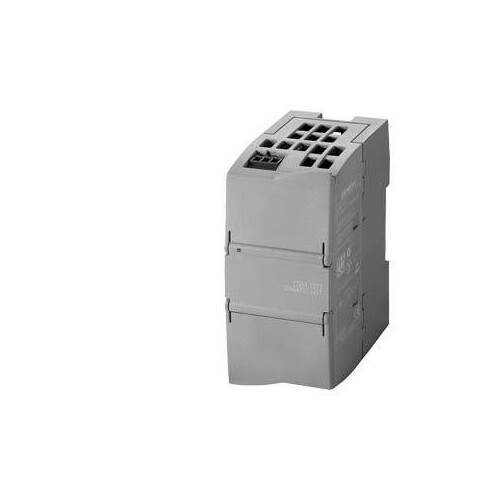

6GK7277-1AA10-0AA0 SIEMENS Compact Switch Module CSM 1277 Anschluss Simatic

20145496
2764064
1 Stk
4019169854399
DE
85176200
6GK7277-1AA10-0AA0
beantwortete(n) Fragen weitere Varianten
Compact Switch Module CSM 1277 zum Anschluss von SIMATIC S7-1200 und bis zu 3 weiterer Teilnehmer an Industrial Ethernet mit 10/100 Mbit/s, unmanaged Switch, 4 RJ45 Ports, ext. DC 24V Spannungsversorgung LED-Diagnose, S7-1200-Baugruppe inkl. elektronischen Gerätehandbuch auf CD-ROM. SCALANCE CSM 1277 Compact Switch Module, Unmanaged Switch, 4x 10/100 Mbit/s RJ45 Ports zum Anschluss von SIMATIC S7-1200 an IEAufbau einfacher, kostengünstiger Automatisierungsnetzwerke.Kostengünstiger Aufbau von kleinen, lokalen Industrial Ethernet-Netzwerken gegenüber der Verwendung einer externen Netzkomponente werden Montagekosten und Einbauplatz gespart. Möglichkeit zur flexiblen Erweiterung des Netzwerks durch einfaches Zustecken des CSM. Schnelle Inbetriebnahme, da keine Projektierung notwendig istsowie einfache und schnelle Statusanzeige über LED am Gerät. Einsatz ungekreuzter Verbindungsleitungen möglich durch integrierte Autocrossover-Funtion.Compact Switch Module zum Anschluss von SIMATIC S7-1200 und bis zu 3 weiterer Teilnehmer an Industrial Ethernet mit 10/100 Mbit/s, unmanaged Switch, 4x RJ45 Ports, externe DC 24 V.Das System wird durch verschiedene RJ45 Steckverbinder, ein IE FC Outlet RJ45 und verschiedene Leitungsvarianten ergänzt.DPMD_ACK236_001_000_1002400DPMD_ACK238_001_000_1002400
Anmerkungen zur LIMMERT-KI

Das SIEMENS Compact Switch Module CSM 1277 ist eine leistungsstarke Lösung für die Verbindung von SIMATIC S7-1200 und bis zu drei weiteren Geräten mit Industrial Ethernet. Mit einer Übertragungsrate von bis zu 100 Mbit/s und vier RJ45-Ports ermöglicht es eine einfache Integration in bestehende Netzwerke. Die Stromversorgung erfolgt über einen 3-poligen Anschlussblock mit einer Spannung von 24 V DC und einer maximalen Stromaufnahme von 0,07 A. Das Modul bietet eine robuste Bauweise mit einer Schutzart von IP20 und ist für Betriebstemperaturen von 0 bis 60 °C ausgelegt. Mit einem kompakten Design von 45 mm Breite, 100 mm Höhe und 75 mm Tiefe ist es ideal für den Einsatz in industriellen Umgebungen. Zusätzlich bietet das Modul eine lange Lebensdauer mit einer MTBF von 273 Jahren und eine Garantiezeit von 5 Jahren.

Produktinfos

Produktbezeichnung: CSM 1277
Übertragungsrate: 10 Mbit/s, 100 Mbit/s
Anzahl der RJ45-Ports: 4
Anzahl der elektrischen Verbindungen (Stromversorgung): 1
Typ der elektrischen Verbindung (Stromversorgung): 3-poliger Anschlussblock
Versorgungsspannung: 24 V DC
Maximaler Stromverbrauch: 0,07 A
Leistungsaufnahme: 1,6 W
Betriebstemperatur: 0 ... 60 °C
Lagertemperatur: -40 ... +70 °C
Schutzart (IP): IP20

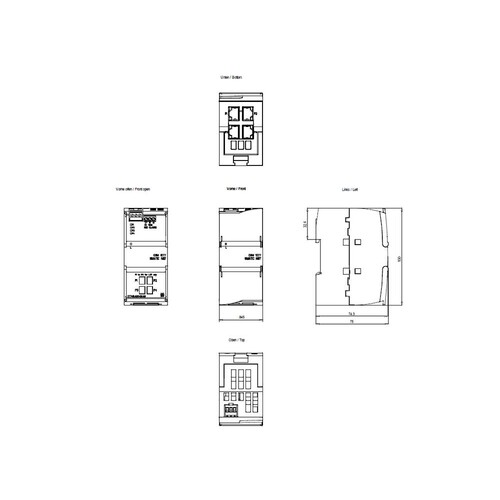

Breite: 45 mm
Höhe: 100 mm
Tiefe: 75 mm
Netto Gewicht: 0,15 kg
Montagemethode: DIN-Schiene, Wandmontage
MTBF: 273 Jahre
Garantiezeit: 5 Jahre
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Montageart: 0
Ethernet: Ja
Power over Ethernet (PoE): 0
Anzahl der 10/100 Mbps RJ45-Ports: 4
Anzahl der 10/100 Mbps M12-Ports: 0
Anzahl der 100 Mbps SC-Ports: 0
Anzahl der 100 Mbps ST-Ports: 0
Anzahl der 1000 Mbps RJ45-Ports: 0
Anzahl der 100/1000 Mbps Mini GBIC-Ports: 0
Anzahl der 10/100/1000 Mbps RJ45-Ports: 0
Anzahl der 1000 Mbps SC-Ports (SX): 0
Anzahl der 1000 Mbps SC-Ports (LX): 0
Anzahl der 10 Gbps Mini GBIC-Ports: 0
Anzahl der 1000 Mbps GBIC-Ports: 0
Anzahl der 1000 Mbps Mini GBIC-Ports: 0
Anzahl der Kombi-Ports RJ45/Mini GBIC: 0
Anzahl der sonstigen Ports: 0
Managebar: Nein
Anzahl der Modulslots: 0
Layer 2: Ja
Layer 3: Nein
Weitere Details
Anzahl der max. stapelbaren Switches: 0
Schutzart (IP): IP20
Höhe: 100 mm
Breite: 45 mm
Tiefe: 75 mm
Anzahl der PoE-Ports: 1
Max. PoE-Leistung: 0 W
Anzahl der 100 Mbps POF-Ports: 0
Anzahl der 1000 Mbps POF-Ports: 0
