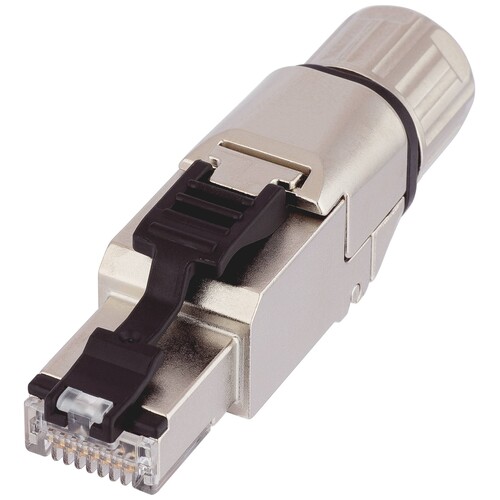

21700605 LAPP ED-IE-AX-5-PN-20-FC Steckverbinder RJ45 Cat.5e für Profinet

10065083
4705733
10 Stk
4044776456537
TW
85366990
21700605
beantwortete(n) Fragen weitere Varianten

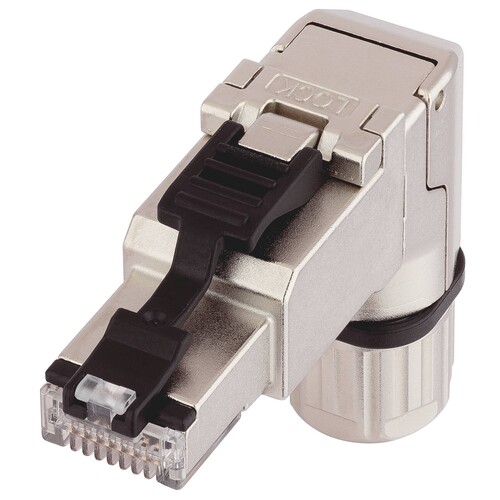

ISO/IEC 60603-7-51, RJ45 bis 500 MHz, UL gelistet (E-File E353543), ISO/IEC 11801, Cat.5e, Feldkonfektionierbarer Industrial Ethernet RJ45-Stecker, Geeignet für 10BASE-T / 100BASE-T / 1000BASE-T / 10GBASE-T, Durch mehrstufige Kabelabfangung ist eine Kabeldurchmesseraufnahme von 5,0 mm bis 9,0 mm möglich, Geeignet für Litzenleiter und Massivleiter, 4 verschiedene gewinkelte Kabelabgänge realisierbar, Farbcodierung gemäß PROFINET für Cat.5 Anwendungen, für 4-adrige Leitungen
Anmerkungen zur LIMMERT-KI

Der LAPP ED-IE-AX-5-PN-20-FC Steckverbinder ist ein feldkonfektionierbarer RJ45-Stecker für Industrial Ethernet, der gemäß PROFINET Standard farbcodiert ist. Er eignet sich ideal für den Einsatz in industriellen Umgebungen, Bürogebäuden, Rechenzentren und der Heimverkabelung. Mit einem Temperaturbereich von -40 bis +85 °C und einer Schutzart von IP 20 ist dieser Steckverbinder robust und vielseitig. Er unterstützt eine Vielzahl von Kabeldurchmessern und Anschlussquerschnitten, was ihn zu einer flexiblen Lösung für verschiedene Anwendungen macht. Der Steckverbinder ist für Power over Ethernet (PoE) geeignet und erfüllt die Anforderungen der IEC 60603-7-51 Norm. Mit einer hohen Steckkraft und einer Lebensdauer von über 750 Steckzyklen ist er für anspruchsvolle Anwendungen bestens gerüstet.

Produktinfos

Umgebungstemperatur: -40 bis +85 °C
Schutzart (IP): IP 20
Außendurchmesser Kabel: 5,0 – 9,0 mm
Außendurchmesser Ader: 1,0 – 1,6 mm
Anschlussquerschnitt Litze: AWG 27/7 – AWG 22/7
Anschlussquerschnitt Massivleiter: AWG 24/1 – AWG 22/1
Steckkraft: ≤ 30 N
Steckzyklen: ≥ 750
Kabelabzugskraft: ≥ 50 N
Kontaktwiderstand: ≤ 20 mΩ
Isolationswiderstand: ≥ 500 MΩ
Spannungsfestigkeit Kontakt-Kontakt: ≥ 1000 V, DC
Spannungsfestigkeit Kontakt-Schirm: ≥ 1500 V, DC
Strombelastbarkeit bei 50°C: 1 A
Geeignet für Power over Ethernet (PoE): 4PPoE gemäß IEEE 802.3bt
Steckergehäuse Material: Zinkdruckguss
Steckergehäuse Oberfläche: Ni
Kontakte Oberfläche: Au
Kategorie (ISO): 5 (Profinet Installation Guideline), 6A (Produktnorm RJ45-Stecker)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Kategorie: 5E
Ausführung: Stecker (Plug)
Steckverbindertyp: RJ45 8(4)
AWG-Bereich: 22|27
Geschirmt: Ja
Geeignet für Rundkabel: Ja
Geeignet für Flachkabel: Nein
Geeignet für Litzenleiter: Ja
Geeignet für Massivleiter: Ja
Farbe: Silber
Spezialwerkzeug notwendig: Nein
Weitere Details
Anschlussart: sonstige
