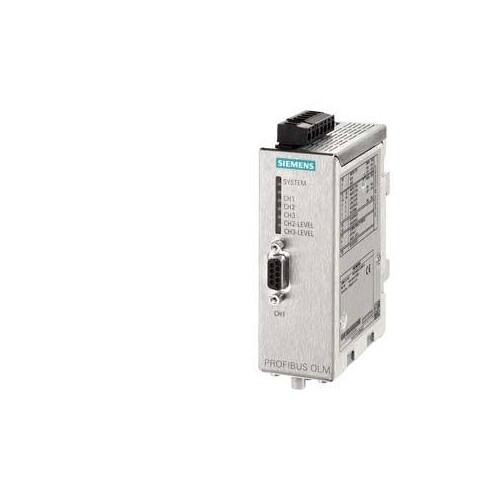

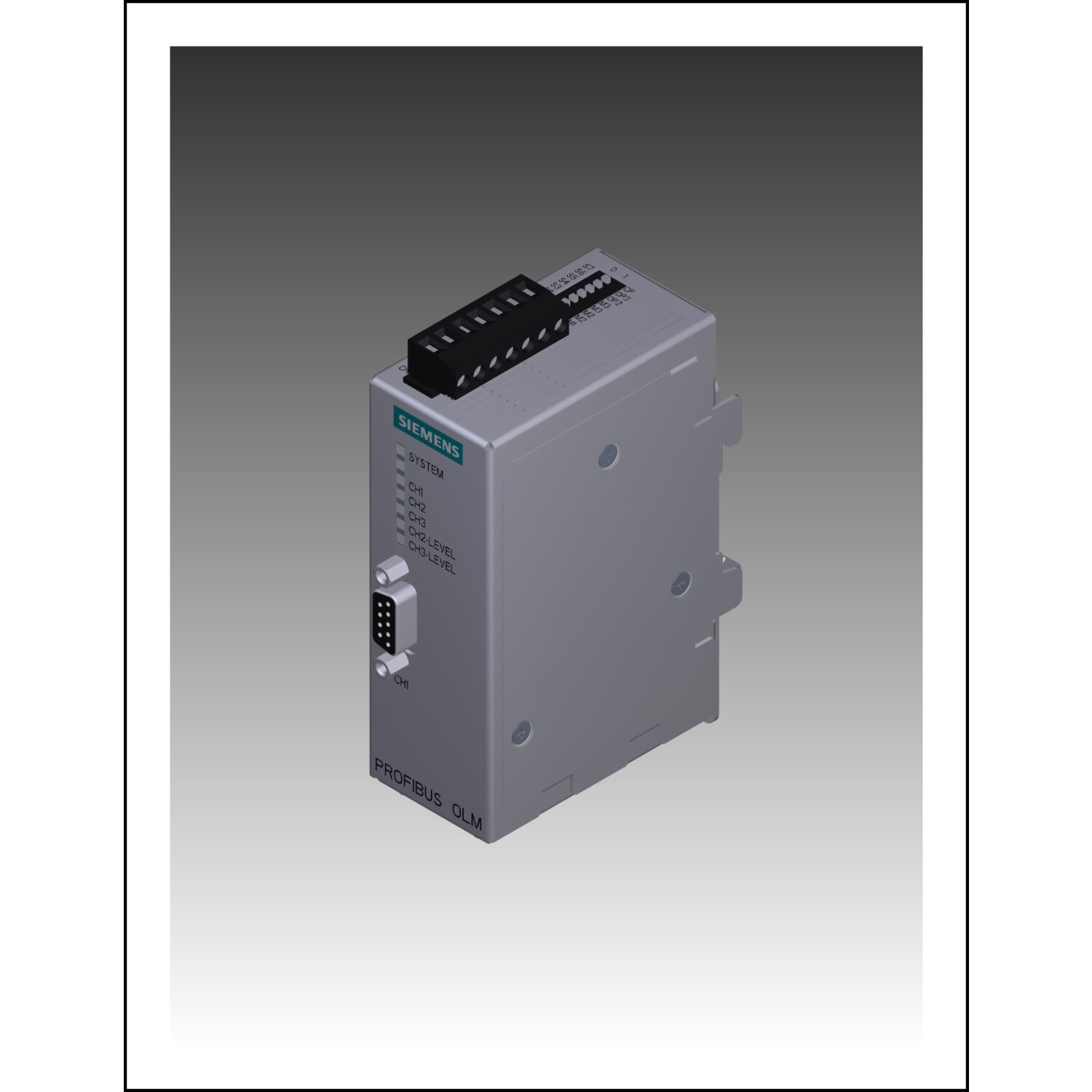

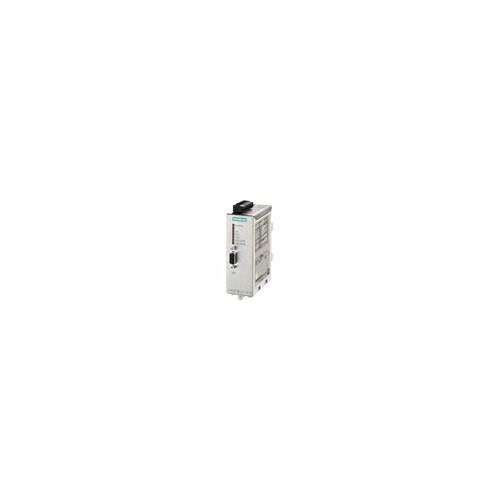

6GK1503-2CB00 SIEMENS PB OLM/G11 V4.0 Optical Link MODULE m. 1 RS485 u. 1 Glas

21084666
4987855
1 Stk
4019169852517
DE
85176200
6GK1503-2CB00
beantwortete(n) Fragen weitere Varianten
PROFIBUS OLM/G11 V4.0 Optical Link Module mit 1 RS-485 und 1 Glas- LWL-Schnittstelle (2 BFOC-Buchsen), mit Melde- Kontakt und Messausgang. SIMATIC NETPROFIBUS OLM/G11 V4.0
Anmerkungen zur LIMMERT-KI

Das Siemens PROFIBUS OLM/G11 V4.0 ist ein kompaktes optisches Link-Modul, das eine zuverlässige Datenübertragung über Glasfaser und RS485 ermöglicht. Mit einer Übertragungsrate von bis zu 12 Mbit/s und einer maximalen Kabellänge von 3 km bietet es Flexibilität in der Anwendung. Das Modul verfügt über zwei BFOC-Buchsen für die Glasfaserverbindung sowie mehrere elektrische Anschlüsse für Netzwerkkomponenten und Signalkontakte. Mit einer Betriebsspannung von 24 V und einem Temperaturbereich von 0 bis 60 °C ist es für industrielle Umgebungen geeignet. Das Modul erfüllt hohe Standards für Sicherheit und Zuverlässigkeit, was es ideal für den Einsatz in anspruchsvollen Automatisierungsprojekten macht.

Produktinfos

Produktbezeichnung: PROFIBUS OLM/G11 V4.0
Übertragungsrate mit PROFIBUS: 9,6 kbit/s ... 12 Mbit/s
Übertragungsrate mit PROFIBUS PA: 45,45 kbit/s
Anzahl der elektrischen/optischen Verbindungen: 2
Anzahl der elektrischen Anschlüsse für Netzwerkkomponenten: 1
Anzahl der elektrischen Anschlüsse für Messgeräte: 1
Anzahl der elektrischen Anschlüsse für Signalkontakte: 1
Anzahl der elektrischen Anschlüsse für Stromversorgung: 1
Anzahl der optischen Schnittstellen: 1
Design der optischen Schnittstelle: BFOC-Port
Dämpfungsrate für Glas-FOC 50/125 µm: 10 dB
Dämpfungsrate für Glas-FOC 62,5/125 µm: 12 dB
Wellenlänge für Glas-FOC: 860 nm
Maximale Kabellänge für Glas-FOC 50/125 µm: 3 km
Maximale Kabellänge für Glas-FOC 62,5/125 µm: 3 km
Betriebsspannung der Signalkontakte: 24 V
Maximaler Betriebsstrom der Signalkontakte: 0,1 A
Versorgungsspannung: 24 V
Versorgungsspannung Bereich: 18,8 ... 28,8 V
Maximaler Stromverbrauch: 0,2 A
Betriebstemperatur: 0 ... 60 °C
Lagertemperatur: -40 ... +70 °C
Relative Luftfeuchtigkeit: 95 %

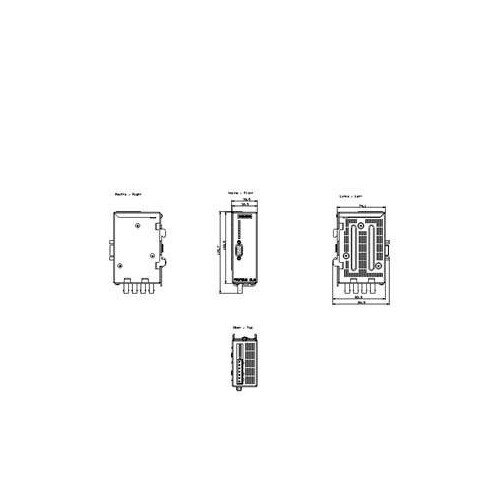

Breite: 39,5 mm
Höhe: 112 mm
Tiefe: 74,5 mm
Netto-Gewicht: 340 g
Montageart: 35 mm DIN-Schienenmontage
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anzahl der 10 Mbps BNC-Ports: sonstige
Anzahl der 10 Mbps AUI-Ports: 1
Anzahl der 10 Mbps MTRJ-Ports: 12000
Anzahl der 10 Gbps SC-Ports (LX): D-Sub-Buchse 9-polig
Gigabit Ethernet: PROFIBUS
Weitere Details
Wand-/Direktmontage möglich: 200
Anzahl der 10/100/1000 Mbps RJ45-Ports: PROFIBUS
