21700538 ED-CAN-AX

22545089
1577091
1 Stk
4044774405575
DE
85369010
21700538
beantwortete(n) Fragen weitere Varianten
Abschlusswiderstand (integriert) kann einfach zu- oder abgeschalten werden, Keine verlierbaren Teile, Kompakte Bauform: Geringer Platzbedarf, Mit zusätzlicher 24 V-Einspeisung zur Spannungsversorgung weiterer Teilnehmer (nur bei 90° Version), D-Sub Stecker, 9-polig, Befestigungsschrauben 4-40 UNC, Schraubanschluss, Für Kabelaußendurchmesser: 5 - 8 mm, Verbesserte EMV durch metallisiertes Gehäuse, UL File No. E331560, Max. Übertragungsrate 1 Mbit/s möglich, Abschlusswiderstand "ON" - die abgehende BUS-Leitung ist abgetrennt, Pinbelegung Sub-D: CAN Low = Pin 2 CAN High = Pin 7 CAN Gnd = Pin 3 GND = Pin 6 (nur 90° Version) CAN V+ = Pin 9 (nur 90° Version) (Schirm = Gehäuse), Durch den bereits integrierten, zuschaltbaren Abschlusswiderstand kann der CAN-Bus wahlweise terminiert oder durchgeschaltet werden,
Anmerkungen zur LIMMERT-KI

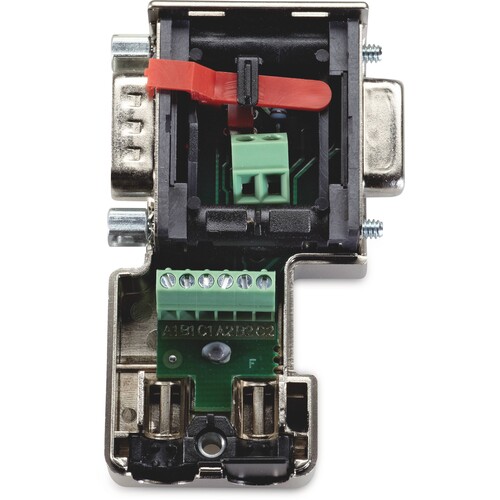

Der Lapp 21700538 EPIC Data CAN-Bus Steckverbinder ist ein hochwertiger D-Sub Stecker mit 9 Polen, ideal für Anwendungen in der Automatisierungstechnik, Maschinenbau und Steuerungstechnik. Mit einem Kabelaußendurchmesser von 5 bis 8 mm und einem integrierten, zuschaltbaren Abschlusswiderstand bietet dieser Steckverbinder eine verbesserte EMV durch ein metallisiertes Gehäuse. Die maximale Übertragungsrate beträgt bis zu 1 Mbit/s. Der Schraubanschluss und die Befestigungsschrauben (4-40 UNC) gewährleisten eine sichere Verbindung. Dieser Steckverbinder ist eine ausgezeichnete Wahl für effiziente und zuverlässige Datenübertragung in anspruchsvollen Umgebungen.

Produktinfos

Typ: D-Sub Stecker
Polzahl: 9
Anschlussart: Schraubanschluss
Befestigungsschrauben: 4-40 UNC
Kabelaußendurchmesser: 5 - 8 mm
Max. Übertragungsrate: 1 Mbit/s
Abschlusswiderstand: integriert, zuschaltbar
Gehäuse: metallisiert
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Ausführung: Stecker (Plug)
Polzahl: 9
Anschlussart: Schraubanschluss
