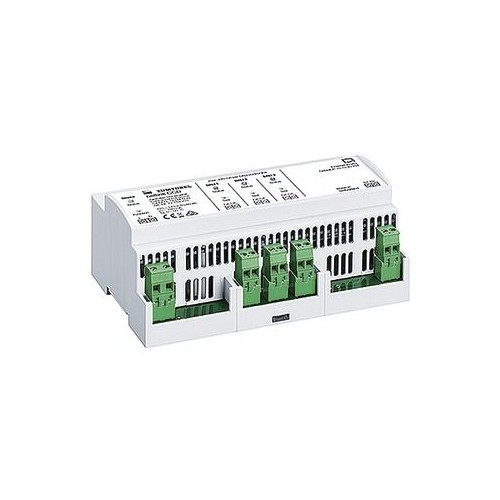

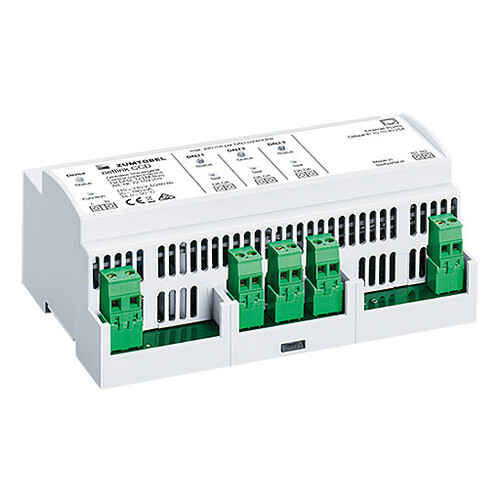

22169263 Zumtobel Netlink CCD DALI Gateway Schaltschrank

25745161
1188353
1 Stk
9008709723351
CH
85371098
Digitales Ausgangsgerät zur gleichzeitigen Ansteuerung von bis zu 3 x 64 DALI-kompatiblen Lampen-Betriebsgeräten aufrufbar in bis zu 99 Gruppen und 20 Stimmungen, Dimmbereich 1-100%, Neu- und Umadressierung aller Betriebsgeräte ohne Zugang zum Gerät möglich, Fehlerrückmeldung ans System möglich, An die DALI-Steuerleitungen können zusätzlich spezielle LUXMATE DALI-Sensoren und -Bediengeräte angeschlossen werden. Mit integrierten Spannungsversorgungen für die 3 DALI-Stränge. LM-Bus Interface. Eingangsseitig: Ethernetanschluss (CAT 5 oder höher), Ausgangsseitig: je eine Zwei-Draht-Steuerleitung, Netz- und Busanschluss. Steuerleitungen verpolbar, Verwendung von Standardinstallationsmaterial, Anschlüsse über Schraub/Steckklemmen und RJ45 Stecker, Schaltschrankgehäuse aus eloxiertem Aluminium. Montage des Geräts bei einer zulässigen Umgebungstemperatur von 0-50° bei waagrechter Anbringung auf Hutschiene 35 mm gemäss EN50022 in Schalt- und Verteilerschränken, Schutzart IP20, Abmessungen: 62 x 160 x 91 mm, 9 TE je 17,8 mm, Gewicht: 0,7 kg
Anmerkungen zur LIMMERT-KI

Das Zumtobel Netlink CCD DALI Gateway ist ein zentrales Steuergerät für die gleichzeitige Ansteuerung von bis zu 64 DALI-kompatiblen Lampen-Betriebsgeräten. Mit drei DALI-konformen Ausgängen und einer LM-Bus-Schnittstelle ermöglicht es die Steuerung von bis zu 250 Leuchten und Motoren. Die Nennspannung liegt zwischen 110 und 240 V, und das Gerät ist für eine Umgebungstemperatur von 0 bis 50 °C ausgelegt. Mit einer maximalen Verlustleistung von 20 W und einer Schutzart von IP 20 bietet es Zuverlässigkeit und Sicherheit in verschiedenen Anwendungen. Die Montage erfolgt einfach auf einer Hutschiene gemäß EN 50022, und das Gehäuse besteht aus flammwidrigem, halogenfreiem Polycarbonat. Das Gerät ist ideal für moderne Lichtsteuerungssysteme in gewerblichen und industriellen Umgebungen.

Produktinfos

Eingangsspannung: 100 – 260 V, 50 – 60 Hz
Nennspannung: 110 – 240 V, 50 – 60 Hz
Maximale Verlustleistung: 20 W
Ausgänge: 3 DALI-konforme Ausgänge (DALI 1 – 3)
Maximale DALI-Lasten: 240 mA
Maximale Anzahl DALI-Geräte: 64
Ethernet-Anschluss: RJ45, 10/100 MBit/s
LM-Bus-Schnittstelle: Ja
Schutzart: IP 20
Schutzklasse: II (bei korrekt montierter Klemmenabdeckung)
Gehäusematerial: Polycarbonat (PC), flammwidrig, halogenfrei
Montageart: Hutschiene 35 mm gemäß EN 50022

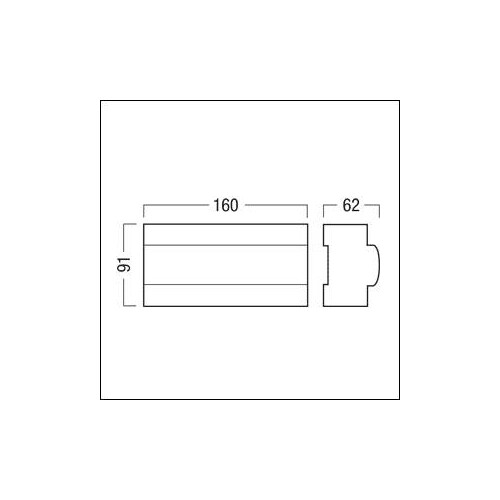

Abmessungen: 160 x 91 x 62 mm
Zulässige Umgebungstemperatur: 0 – 50 °C
Zulässige relative Luftfeuchtigkeit: 20 – 90 %, nicht kondensierend
Gewicht: 600 g
