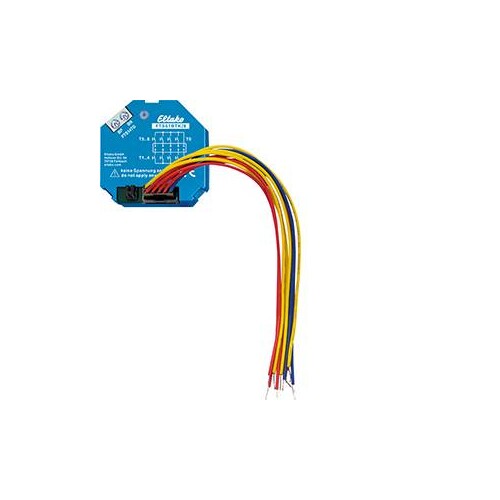

30014075 Eltako FTS61BTK/8 Bus-Tasterkoppler

32024293
3129743
1 Stk
4010312326015
CN
85269200
30014075
beantwortete(n) Fragen weitere Varianten
Bus-Tasterkoppler FTS61BTK/8 für 8 konventionelle Taster zum Anschluss an Taster-Gateways FTS14TG über einen 2-Draht-Tasterbus. Stand-by-Verlust nur 0,2 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTK/8 können an die Klemmen BP und BN eines Taster-Gateways FTS14TG angeschlossen werden. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus- Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Über den 2-Draht-Tasterbus erfolgt die Spannungsversorgung der angeschlossenen FTS61BTK/8 mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. An die 15cm langen Anschlussleitungen können bis zu 8 konventionelle Taster T1-T8 angeschlossen werden. Der Gegenpol ist jeweils T0. Die Anschlussleitungen können auf bis zu 2m verlängert werden. Achtung! Keine Spannung anlegen. Als Richtungstaster können die Paare T1/T3, T2/T4, T5/T7, T6/T8 und definiert werden. Der Bus wird an BP und BN angeschlossen. Polarität beachten!
Anmerkungen zur LIMMERT-KI

Der Eltako FTS61BTK/8 Bus-Tasterkoppler ist eine innovative Lösung für die Integration von bis zu 8 konventionellen Tastern in ein Taster-Gateway über einen 2-Draht-Tasterbus. Mit einem Stand-by-Verlust von nur 0,2 Watt und kompakten Abmessungen von 45 mm x 45 mm x 18 mm ist er ideal für die Einbaumontage geeignet. Der Bus-Tasterkoppler ermöglicht die Verbindung von bis zu 30 Geräten und unterstützt eine maximale Leitungslänge von 200 m. Die Spannungsversorgung erfolgt über 29 V DC, während die Datenübertragung gleichzeitig stattfindet. Die Anschlussleitungen sind 15 cm lang und können auf bis zu 2 m verlängert werden, was eine flexible Installation ermöglicht. Der FTS61BTK/8 ist eine ideale Wahl für moderne Gebäudeautomatisierung und sorgt für eine einfache und effiziente Steuerung.

Produktinfos

Typ: Bus-Tasterkoppler
Anzahl der Taster: 8 konventionelle Taster
Stand-by-Verlust: 0,2 W
Länge: 45 mm
Breite: 45 mm
Tiefe: 18 mm
Maximale Anzahl an Geräten: 30 Bus-Taster und/oder Bus-Tasterkoppler
Zulässige Gesamtleitungslänge: 200 m
Versorgungsspannung: 29 V DC
Anschlussleitungen: 15 cm (verlängerbar auf 2 m)
Preisanzeige nur nach Anmeldung
B

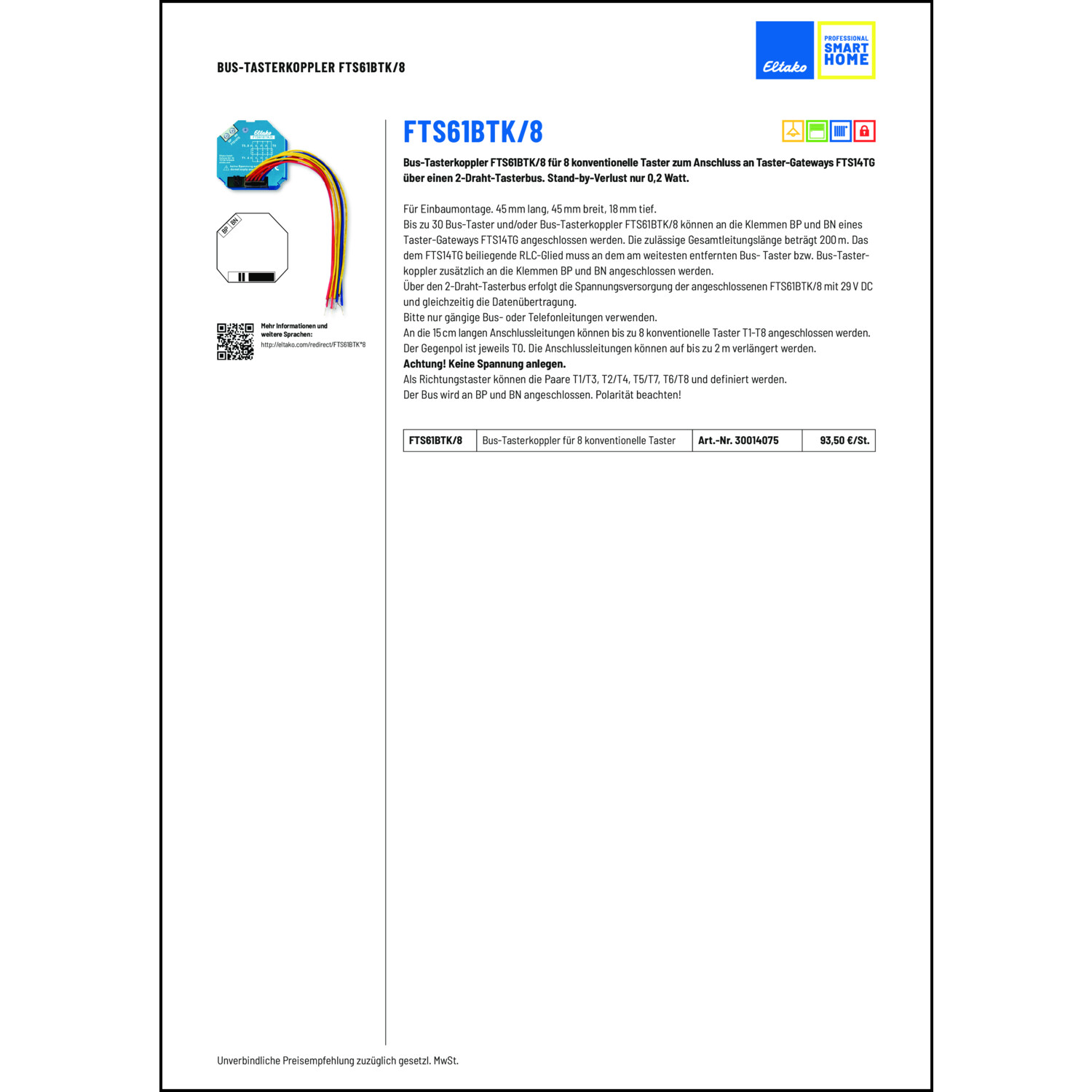

Katalogseiten

Produktinfos

Bussystem KNX: Nein
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Ja
Bussystem LON: Nein
Bussystem Powernet: Nein
Andere Bussysteme: sonstige
Montageart: Unterputz
Anzahl der Betätigungspunkte: 1
Befestigungsart: Klemmbefestigung
Weitere Details
Schutzart (IP): IP20
Funk bidirektional: Ja
