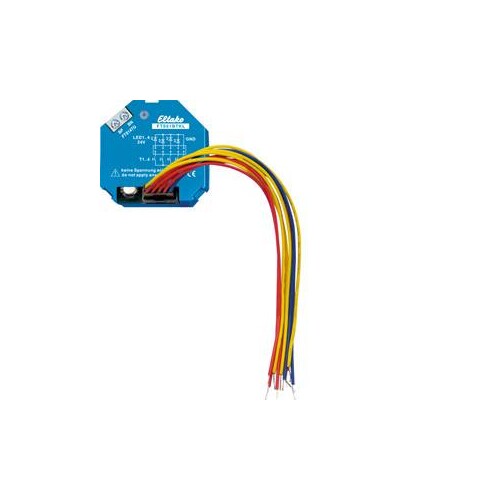

30014074 Eltako FTS61BTKL Bus Tasterkoppler mit 4xLED für FTS14TG

Artikelnummer: 22698837

Katalog Art.Nr.: 2329641

VPE: 1 Stk

EAN: 4010312316801

Herkunftsland: CN

Zolltarifnr.: 85269200

weitere Infos weitere Infos ausblenden

Eltako

Hersteller Art. Nr.: 30014074

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Bus-Tasterkoppler FTS61BTKL für 4 konventionelle Taster mit integrierten 24V-LED¿s zum Anschluss an Taster-Gateways FTS14TG über einen 2-Draht-Tasterbus. Stand-by-Verlust nur 0,2 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTKL können an die Klemmen BP und BN eines Taster-Gateways FTS14TG angeschlossen werden. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus- Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Über den 2-Draht-Tasterbus erfolgt die Spannungsversorgung der angeschlossenen FTS61BTKL mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. An die 15cm langen Anschlussleitungen können bis zu vier konventionelle Taster T1-T4 angeschlossen werden. Der Gegenpol ist jeweils T0. Die Anschlussleitungen können auf bis zu 2m verlängert werden. Mit den in den Tastern integrierten 24V-LED¿s werden Bestätigungs-Telegramme von Aktoren angezeigt, wenn die ID¿s der Aktoren mit PCT14 in die ID-Tabelle des FTS14TG eingetragen wurden. Achtung! Keine Spannung anlegen. Als Richtungstaster können die Paare T1/T3 und T2/T4 definiert werden. Der Bus wird an BP und BN angeschlossen. Polarität beachten!

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Eltako FTS61BTKL Bus Tasterkoppler ist eine innovative Lösung zur Steuerung von bis zu vier konventionellen Tastern. Mit integrierten 24V-LEDs ermöglicht er eine einfache Verbindung zu Taster-Gateways wie dem FTS14TG über einen 2-Draht-Tasterbus. Der Bus Tasterkoppler hat einen geringen Stand-by-Verlust von nur 0,2 Watt und kann in einem Temperaturbereich von -20°C bis +50°C betrieben werden. Mit kompakten Abmessungen von 45 mm x 45 mm x 18 mm ist er ideal für die Unterputzmontage geeignet. Die maximale Leitungslänge beträgt 200 m, und die Anschlussleitungen können auf bis zu 2 m verlängert werden. Dieser Tasterkoppler ist eine ausgezeichnete Wahl für moderne Gebäudeautomatisierung und bietet eine zuverlässige Lösung für die Steuerung von Licht und anderen elektrischen Geräten.

Produktinfos

Temperaturbereich:	-20°C bis +50°C
Lagertemperatur:	-25°C bis +70°C
Relative Luftfeuchte:	<75% Jahresmittelwert
Stand-by-Verlust:	0,2 W
Länge:	45 mm
Breite:	45 mm
Tiefe:	18 mm
Anschlussleitungen:	15 cm (verlängerbar bis 2 m)
Maximale Leitungslänge:	200 m
Versorgungsspannung:	29 V DC
Anzahl der Taster:	4 konventionelle Taster
Bussystem Funkbus:	Ja
Montageart:	Unterputz
Befestigungsart:	Klemmbefestigung
Anzahl der Betätigungspunkte:	1

Preisanzeige nur nach Anmeldung

Download

Produktdatenblatt

Katalogseiten

Produktinfos

Bussystem KNX:	Nein
Bussystem KNX-RF (Funk):	Nein
Bussystem Funkbus:	Ja
Bussystem LON:	Nein
Bussystem Powernet:	Nein
Andere Bussysteme:	sonstige
Montageart:	Unterputz
Anzahl der Betätigungspunkte:	1
Befestigungsart:	Klemmbefestigung
Weitere Details
Schutzart (IP):	IP20
Funk bidirektional:	Ja
