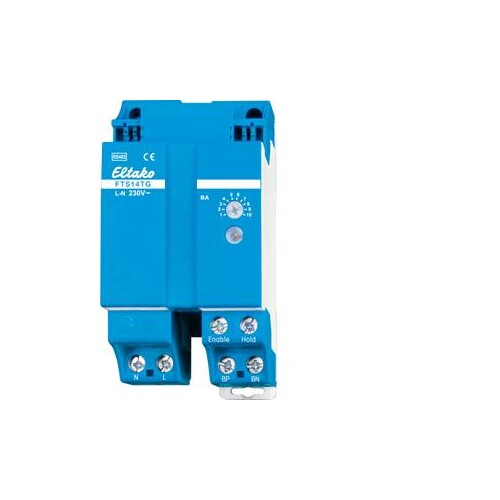

30014061 Eltako FTS14TG Taster Gateway für B4T65 und FTS61BTK

22698774
2873667
1 Stk
4010312315088
CN
85269200
30014061
beantwortete(n) Fragen weitere Varianten
Taster-Gateway für FTS14-Systeme. Stand-by-Verlust nur 1,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2,5 Teilungseinheiten = 45mm breit, 58mm tief. Zur besseren Wärmeabfuhr muss auf der linken Seite eine ¿ Teilungseinheit Lüftungsabstand eingehalten werden, hierzu das beiliegende Distanzstück DS14 verwenden. Versorgungsspannung 230V. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Mit bis zu 3 Taster-Gateways FTS14TG lassen sich die Telegramme von bis zu 90 über einen 2-Draht-Tasterbus verbundenen 4-fach-Bus-Taster B4T55E bzw. Bus-Tasterkoppler FTS61BTK, FTS61BTKL und FTS61BTK/8 mit den daran angeschlossenen konventionellen Tastern einspeisen. Über nur 2 Adern erfolgt die Datenübertragung und die Stromversorgung gleichzeitig. Dadurch entfallen zahlreiche einzelne Taster-Steuerleitungen. Ein FTS14EM ist dann ggf. nicht erforderlich. Bis zu 30 Stück B4T55E, FTS61BTK, FTS61BTKL und FTS61BTK/8 können an ein Taster-Gateway FTS14TG angeschlossen werden. Über den 2-Draht-Bus erfolgt die Spannungsversorgung der angeschlossenen Geräte mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. Der 2-Draht-Bus ist galvanisch getrennt vom Eltako-RS485-Bus. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus-Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Mit einem FTS14FA im Eltako-RS485-Bus werden die Tastertelegramme der angeschlossenen Geräte auch in den Eltako-Gebäudefunk gesendet.
Anmerkungen zur LIMMERT-KI

Das Eltako FTS14TG Taster-Gateway ist eine innovative Lösung für die Integration von FTS14-Systemen in moderne Gebäudeautomatisierung. Mit einem kompakten Design von 45 mm Breite und 58 mm Tiefe ist es für die Montage auf Tragschienen gemäß DIN-EN 60715 TH35 konzipiert. Der Betrieb ist bei Temperaturen von -20°C bis +50°C möglich, während die Lagertemperatur bis zu -25°C bis +70°C reicht. Mit einem Stand-by-Verlust von nur 1,3 Watt ist das Gerät energieeffizient und unterstützt die gleichzeitige Datenübertragung und Stromversorgung über einen 2-Draht-Bus. Es kann bis zu 90 Taster und Tasterkoppler ansteuern und ist mit einem Eltako-RS485-Bus verbunden. Ideal für die Verwendung in Smart Home Anwendungen, bietet das FTS14TG eine zuverlässige und flexible Lösung zur Steuerung von Beleuchtung, Jalousien und anderen elektrischen Geräten.

Produktinfos

Temperaturbereich (Betrieb): -20°C bis +50°C
Lagertemperatur: -25°C bis +70°C
Relative Luftfeuchte: <75% Jahresmittelwert
Stand-by-Verlust: 1,3 W
Montageart: Reiheneinbaugerät (DIN-EN 60715 TH35)
Breite: 45 mm (2,5 Teilungseinheiten)
Tiefe: 58 mm
Versorgungsspannung: 230 V
Anschluss: Eltako-RS485-Bus
Maximale Anzahl Taster: 90
Maximale Leitungslänge: 200 m
Bussystem Funkbus: Ja
Anzahl der Betätigungspunkte: 10
Befestigungsart: Klemmbefestigung
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bussystem KNX: Nein
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Ja
Bussystem LON: Nein
Bussystem Powernet: Nein
Andere Bussysteme: sonstige
Montageart: REG
Anzahl der Betätigungspunkte: 10
Breite in Teilungseinheiten: 2.5
Befestigungsart: Klemmbefestigung
Weitere Details
Schutzart (IP): IP20
Funk bidirektional: Ja
