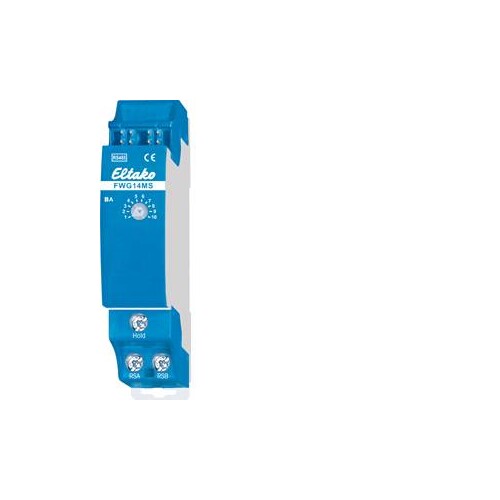

30014072 Eltako FWG14MS RS485-Wetterdaten-Gateway

22698830
1663149
1 Stk
4010312316887
CN
85269200
30014072
beantwortete(n) Fragen weitere Varianten
Wetterdaten-Gateway für Multisensor MS. Bidirektional. Stand-by-Verlust nur 0,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. An das Gateway wird ein Multisensor MS an die Klemmen RSA und RSB angeschlossen. Dessen Informationen werden einmal pro Sekunde empfangen und in Bus-Telegramme umgewandelt. An ein FWG14MS kann nur 1 Multisensor MS angeschlossen werden. Es können jedoch mehrere FWG14MS an einen Multisensor MS angeschlossen werden, um z.B. mehrere Eltako-RS485-Busse mit nur einem Multisensor MS anzusteuern. Nur bei einem FWG14MS muss der außenliegende Abschusswiderstand vorhanden sein. Bei weiteren FWG14MS muss er dagegen entfernt werden. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden. Bis zu zwei FWG14MS können in einem Bus betrieben werden. Mit dem Telegramm-Duplizierer FTD14 können die Telegramme auch in den Gebäudefunk gesendet werden, wenn die ID¿s der FGW14MS in den FTD14 eingelernt oder mit PCT14 eingetragen werden. Empfangsgeräte können dann FSB14, FSB61NP und FSB71 sein. Bleibt das Signal des Multisensors MS aus, wird ein Alarm-Telegramm gesendet. Mit dem PC-Tool PCT14 können 96 Eingänge UND bzw. ODER verknüpft und auf bis zu 12 Ausgängen ausgegeben werden. Die Einstellungen des Betriebsarten-Drehschalters BA erfolgen gemäß Bedienungsanleitung.
Anmerkungen zur LIMMERT-KI

Das Eltako FWG14MS RS485-Wetterdaten-Gateway ist ein hochmodernes Reiheneinbaugerät, das speziell für die Verbindung mit Wetterdaten-Multisensoren entwickelt wurde. Mit einem Stand-by-Verlust von nur 0,3 Watt und einer kompakten Breite von 18 mm ist es ideal für die Montage auf DIN-EN 60715 TH35 Schienen geeignet. Das Gateway ermöglicht die bidirektionale Kommunikation und kann einmal pro Sekunde Daten von einem angeschlossenen Multisensor WMS empfangen und in Bus-Telegramme umwandeln. Es ist möglich, mehrere FWG14MS an einen einzigen Multisensor anzuschließen, um verschiedene Eltako-RS485-Busse zu steuern. Bei Signalverlust wird ein Alarm-Telegramm gesendet, was die Zuverlässigkeit des Systems erhöht. Das FWG14MS ist kompatibel mit FAM14 und FTS14KS und bietet eine einfache Querverdrahtung für Bus und Stromversorgung. Es ist die perfekte Lösung für moderne Gebäudeautomatisierungssysteme.

Produktinfos

Betriebsart: Bidirektional
Stand-by-Verlust: 0,3 W
Montageart: Reiheneinbaugerät (DIN-EN 60715 TH35)
Breite: 18 mm
Tiefe: 58 mm
Anzahl der angeschlossenen Multisensoren: 1
Anschluss: Eltako-RS485-Bus
Querverdrahtung: Ja
Betrieb mit FAM14 oder FTS14KS: Ja
Alarm-Telegramm bei Signalverlust: Ja
Maximale Anzahl FWG14MS pro Bus: 2
LED-Anzeige: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Ausführung: Mehrfach-Schnittstellen
Bussystem KNX: Nein
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Ja
Andere Bussysteme: sonstige
Funk bidirektional: Nein
Montageart: REG
Mit LED-Anzeige: Nein
Weitere Details
Bussystem LON: Nein
Bussystem Powernet: Nein
IR-Schnittstelle: Nein
Funk-Schnittstelle: Nein
Updatefähig: Nein
Breite in Teilungseinheiten: 1
Demontageschutz: Nein
Protokoll: sonstige
Providerabhängig: Nein
Visualisierung: Nein
Web-Server: Nein
Schutzart (IP): IP20
Spannungsart: DC
Leistungsaufnahme: 0.3
Betriebsspannung: 5|5
